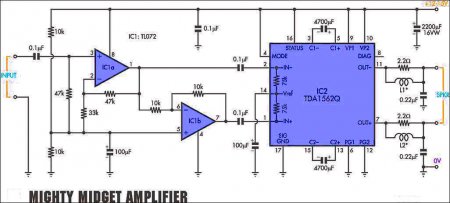

Собираем усилитель на TDA1562Q + TL072.  Сегодня мы рассматриваем еще один вариант усилителя на микросхеме TDA1562Q на входе которого установлен операционник TL072. Схема не новая, в основном встречается на зарубежных сайтах, а корни его растут из журнала Silicon Chip, если память не изменяет, 2002 года выпуска. Технические характеристики усилителя следующие: Выходная мощность на нагрузку сопротивлением 4 Ома - 36 Ватт RMS Музыкальная мощность на нагрузку сопротивлением 4 Ома - 70 Ватт Диапазон воспроизводимых частот - 28...55000 Гц Чувствительность входа - 130mV RMS (для мощности 36 Ватт на нагрузку 4 Ома) Нелинейные искажения - 0,2% Отношение сигнал/шум - 95 дБ Принципиальная схема усилителя:  20/01/2020г. Сегодня переделал имеющуюся лейку печатной платы, изменения коснулись размеров, теперь они вписываются в 100 mm по широкой стороне, высота 39 mm, так же изменен слой шелкографии, теперь плата в формате LAY6 выглядит следующим образом:  Фото-вид печатной платы LAY6 формата:  Список элементов для повторения усилителя на TDA1562Q + TL072: Резисторы: • 10k/0,25W – 4 шт. • 47k/0,25W – 2 шт. • 2R2/1W – 2 шт. Конденсаторы: • 0,1mF = 100n – 4 шт. • 100mF/16V – 2 шт. • 4700mF/25V – 2 шт. • 0,22mF – 220n – 2 шт. • 2200mF/16V – 1 шт. Микросхемы: • TL072 – 1 шт. • TDA1562Q – 1 шт. Остальное: • L1, L2 – бескаркасные катушки, содержат 20 Витков провода диаметром 0,8 мм, мотаются на оправку диаметром 7 мм. • Разъем подключения проводов питания с болтовым зажимом 2Pin – 1 шт. • Панелька для микросхемы TL072 8Pin – 1 шт. В архиве вы найдете схему усилителя, оригиналы изображений печатной платы, плату в формате LAY6. Размер файла для скачивания – 0,6Mb.
