1-11-2016, 02:05

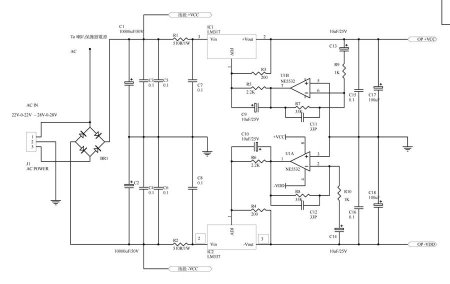

Усилитель TDA7294-GC DC-SERVO.  В предыдущей статье мы рассмотрели Конструктор усилителя GC-LM1875 DC SERVO AMP. И, как обещали, сегодня мы делимся с вами еще одним проектом из Китая, конструктором усилителя на TDA7294 в оконечном каскаде, плюс предварительного усилителя на NE5532, а так же защитой акустики и узла выпрямителя блока питания. Все это хозяйство смонтировано на одной печатной плате. Ах, да, на ней же расположен двуполярный блок питания для преда, построен он на LM317/LM337 + NE5532. Схема усилителя показана на рисунке ниже:  И принципиальная схема блока питания усилителя:  Переводить с китайского – это просто какое то сумасшествие, да в общем то и толкового в статье как мы поняли особо ничего не сказано, общие фразы, сравнение с усилителем на LM3886 и т.д. Понятно, что автор отказался от применения интегральных стабилизаторов 7815 и 7915 для построения более стабильного блока питания 15-0-15 Вольт, и доволен результатом. Для установки операционных усилителей автор рекомендует установить 8 Pin панельки. В наборе вместо NE5532 для предварительного усилителя (U2) может использоваться AD827, результат должен быть не хуже. Так же предполагается замена NE5532 на более шустрые OPA2134 или OPA2604. Это относится только к операционному усилителю U2 по схеме. Изначально печатная плата была сделана на одностороннем фольгированном стеклотекстолите (снимок ниже):  После модернизации печатка стала двусторонней:  В принципе все тоже самое, на втором слое расположены только перемычки, которые в одностороннем варианте паялись проводами со стороны установки элементов. В общем, кому как нравится, ну а мы приступили к созданию печатки LAY6 формата по имеющимся исходникам. Исходные изображения печатной платы следующие:  Расположение элементов на плате усилителя:  LAY6 формат печатной платы выглядит так:  Фото-вид платы усилителя LAY6 формата:  Список элементов для повторени схемы усилителя TDA7294-GC DC-SERVO AMP: Конденсаторы: • C1, C2 – 10000mF / 50V – электролитические – 2 шт. • Ca22,Cb22,Ca23,Cb23,Ca24,Cb24 – 22mF / 50V – электролитические – 6 шт. • C28, C29 – 100mF / 50V – электролитические – 2 шт. • C17, C18 – 100mF / 25V – электролитические – 2 шт. • C26, C27 – 220mF / 25V – электролитические – 2 шт. • C9,C10,C13,C14 – 10mF / 25V – электролитические – 4 шт. • C30,C31 – 10mF / 25V – электролитические или танталовые – 2 шт. • C3,C4,C5,C6,C25,Cb25,Ca32,CB32 – 0,1mF – пленка – 8 шт. • C7,C8,C15,C16 – 0,1mF – 4 шт. • Ca33,Cb33 – 1mF – 2 шт. • C11,C12 – 33pF – керамические – 2 шт. • Ca20,Cb20 – 220pF – керамические – 2 шт. • Ca21,Cb21 – 1mF / 50V – пленка – 2 шт. Резисторы металлопленочные (если мощность не указана, значит 0,25W 1%): • R1, R2 – 510R/1W (при питании 28-0-28 может быть до 560R) – 2 шт. • R3, R4 – 200R – 2 шт. • R5, R6 – 2k2 – 2 шт. • R7, R8, Ra22, Rb22, R29 – 33k – 5 шт. • R9,R10,Ra12,Rb12,Ra16,Rb16 – 1k (*** Примечание: Ra12, Rb12 рекомендуется заменить на 100k) • Ra11,RB11,Ra17,Rb17,R30 – 3k6 – 5 шт. • Ra13,Rb13,Ra36,Rb36,Ra37,Rb37 – 100k – 6 шт. • Ra14,Rb14 – 2k – 2 шт. • Ra15,Rb15,Ra23,Rb23,Ra28,Rb28,Ra33,Rb33 – 10k – 8 шт. • Ra18,Rb18 – 22k – 2 шт. • Ra19,Rb19 – 680R – 2 шт. • Ra20,Rb20 – 30k – 2 шт. • Ra21,Rb21 – 20k – 2 шт. • Ra24,Rb24 – 3R / 0,5W – 2 шт. • Ra25,Rb25 – 470R – 2 шт. • Ra27,Rb27 – 7k5 – 2 шт. • R31 – 220R / 0,5W при питании 24-0-24 (при питании 28-0-28 до 560R) • Ra26, Rb26 – 0R5 / 2W – 2 шт. • R34, R35 – 47R – 2 шт. Переменные резисторы: • VR – A100K – 1 шт. (можно поставить B100K) Транзисторы: • Q1, Q2, Q3, Q4 – 2N5551 (NPN-транзистор) – 4 шт. Микросхемы: • IC1 – LM317 – 1 шт. • IC2 – LM337 – 1 шт. • U1, U3 – NE5532 – 2 шт. • U2 – NE5532 (AD827, OPA2134, OPA2604) – 1 шт. • U4, U5 – TDA7294 – 2 шт. Диоды, сборки: • BD1 – диодный мост на ток не менее 6 Ампер – 1 шт. • Da1,Db1,Da3,Db3,Da4,Db4 – 1N4148 – 6 шт. • D2,D5 – 1N4001 или 1N4007 – 2 шт. • LED - BLUE 5mm – 1 шт. Остальное: • Реле – G2R-2A/24V-OMRON – 1 шт. • Панельки 8Pin – 3 шт. • Разъем 3 Pin для подключения питания – 1 шт. • Разъем 2Pin – выхода с платы – 2 шт. • Разъем 3Pin для подключения входа – 1 шт. Плата усилителя TDA7294-GC DC-SERVO AMP в сборе:  При повторении не забываем про слюду или термо-прокладки между TDA7294 и радиатором с применением термопасты, а так же изолирующих втулок под болты крепления. Материалы по усилителю TDA7294-GC DC-SERVO AMP доступны для скачивания. Размер файла – 1,2 Mb.
