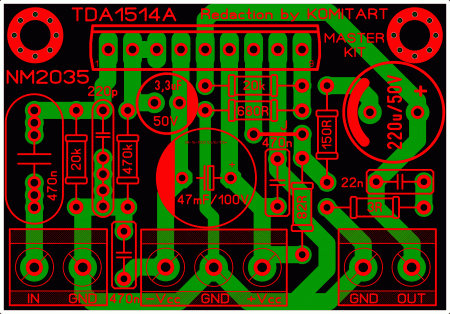

Усилитель 50W на TDA1514A своими руками. KIT набор NM2035.  Сегодня рассмотрим KIT набор NM2035 для самостоятельной сборки усилителя, построенного на микросхеме TDA1514. Принципиальная схема:  Заявленные технические характеристики усилителя NM2035: Напряжение питания, В +/- 10...30 Пиковое значение выходного тока, А 8 Ток в режиме покоя, мА 60 Суммарное значение коэффициента нелинейных искажений при Рвых = 32 Вт, дБ -90 Долговременная выходная мощность, Вт - при КНИ = -60 дБ и Uп = +/-27.5 B и Rн = 8 Ом 40 - при КНИ = -60 дБ и Uп = +/-23.0 B и Rн = 4 Ом 48 Коэффициент усиления по напряжению Аu, дБ 30 Входное сопротивление, кОм 20 Диапазон воспроизводимых частот, Гц 20...25000 Оригинальная печатная плата имеет размер 46 х 32 mm, при рисовании лейки я увеличил каждую сторону на 1 mm, ну это, я думаю, не критично. Лейка выглядит следующим образом:   Перечень элементов набора NM2035: - DA1 - TDA1514 - 1 шт. - C1, C3, C4 - 0,47mF (470n) - 3 шт. - C2 - 220 пФ - 1 шт. - C5 - 3.3mF/50V - 1 шт. - C6 - 220mF/ 50V - 1 шт. - C7 - 0.022mF (22n) - 1 шт. - C8 - 47mF/100V - 1 шт. - R1 - 680R - 1 шт. - R2, R3 - 20k - 2 шт. - R4 - 470k - 1 шт. - R5 - 150R (82R) - 2 шт. - R6 - 3R - 1 шт. - R7 - 82R (47R) - 2 шт. - Клеммный зажим двойной 2 - Клеммный зажим тройной 1 При подключении нагрузки с сопротивлением 4 Ом необходимо установить резисторы R5 = 82 Ом и R7 = 47 Ом. При подключении нагрузки с сопротивлением 8 Ом необходимо установить резисторы R5 = 150 Ом и R7 = 82 Ом. Размер архива (плата LAY6 формата, принципиальная схема, datasheet TDA1514A) - 0,5 Mb.
