25-10-2016, 03:22

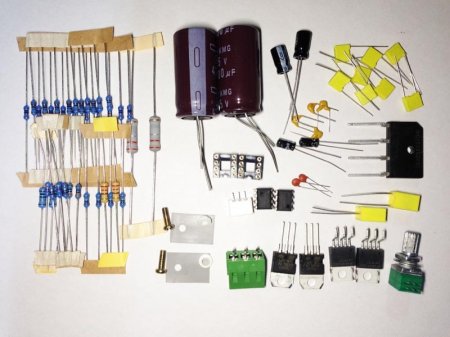

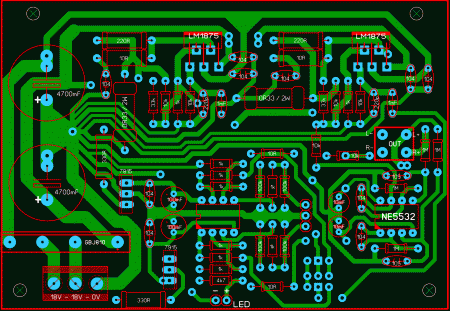

Конструктор усилителя GC-LM1875 DC SERVO AMP.  На данный момент, в частности на Алиэкспресс, можно заказать довольно не плохие конструкторы различный электронный устройств. Да и на сервис Ютуб народ уже выложил огромное количество обзоров и примеров сборки таких конструкторов, но, как правило, в большинстве наборов отсутствует принципиальная схема, и радиолюбители тупо впаивают детали на те места, которые написаны на печатной плате, и основная масса собирающих не совсем понимает что и куда идет, и к какой цепи относится тот или иной элемент. В нашем арсенале добавилось несколько интересных проектов усилителей, язык исходной информации китайский, поэтому цель наших статей не расписывать принцип действия узлов усилителя, а предоставить пользователю схему устройства, а так же поделиться с вами копией печатной платы нарисованной в программе Sprint Layout. И так, речь в этой статье пойдет о конструкторе усилителя на микросхемах LM1875 в оконечнике, NE5532 в преампе, а так же на одной плате расположен выпрямительный мост, сглаживающие емкости, и собран двуполярный источник питания для узла предварительного усиления. KIT-набор выглядит следующим образом:  Принципиальная схема усилителя на LM1875 + NE5532:  Исходники по которым рисовалась печатная плата следующие:   Обращаем ваше внимание, печатка двусторонняя, выше показаны сторона дорожек и сторона установки элементов соответственно. Расположение элементов на плате:  Вид печатной платы LAY6 формата со стороны дорожек (нижняя сторона):  В программе Sprint Layout эта сторона расположена на слое K2. Верхняя сторона печатки находится на слое K1, ее вид такой:  Фото-вид платы LAY6 формата:  Двуполярный блок питания +-15 Вольт для предварительного усилителя собран на интегральных стабилизаторах 7815 и 7915. При повторении печатной платы следует обратить внимание на некоторые ее особенности, это касается мест выхода на акустику и подключения регулятора громкости. По поводу первого нюанса, подключение выходных клемм усилителя к соответствующему месту на плате осуществляется посредством 4Pin разъема, такого, как устанавливается на материнских платах компьютера, при неимении такового можно обойтись и без него, впаяв провода непосредственно в плату, смотри снимок ниже:  Для подключения переменного резистора регулятора громкости, устанавливаемого отдельно от платы, так же предусмотрен разъем 3Pin с расстоянием между контактами 2,54 мм, его тоже можно исключить, или установить переменник на плату соответствующего размера (следующая картинка):  И последнее по поводу платы, подкорректируйте размеры посадочного места диодной сборки под тот тип, который вы планируете использовать. Список элементов усилителя GC-LM1875 DC SERVO AMP: Резисторы (мощность которых не указана – на 0,25W): • R1*2,R4*2,R5*2,R6*2,R8*2 – 1 кОм – 10 шт. • R2*2,R3*2 – 100 кОм – 4 шт. • R9*2 – 33 кОм – 2 шт. • R16,R17 – 10R – 2 шт. • R7*2,R10*2,R18*2 – 10 кОм – 6 шт. • R19,R20 – 330R– 2 шт. • R21 – 4,7 кОм – 1 шт. • R14*2,R15*2 – 1 Мом – 4 шт. • R12*2 – 220R/0.5W – 2 шт. • R11*2 – 10R/0.5W – 2 шт. • R13*2 – 0,33R/2W – 2 шт. Конденсаторы: • C1*2 – 1mF – пленка – 2 шт. • C2*2 – 220pF – керамика – 2 шт. • C4*2 – 1mF (105) – 2 шт. • C10,C11 – 0,1mF (104) – 2 шт. • C3*2,C5*2,C8,C6,C7,C9 – 0,1mF (104) – пленка – 8 шт. • C16*2 – 10mF/25V – 2 шт. • C14,C15 – 100mF/25V- 2 шт. • C12,C13 – 4700mF/35V – 2 шт. Микросхемы: • U1,U2 – NE5532 – 2 шт. • U3*2 – LM1875 – 2 шт. • U4 – 7815 – 1 шт. • U5 – 7915 – 1 шт. • Панельки 8 Pin для микросхем NE5532 – 2 шт. Диоды: • Диодная сборка типа GBJ610, GBJ810 – 1 шт. • Светодиод 5 мм – 1 шт. Для блока питания применен трансформатор с двумя симметричными вторичками по 18 Вольт, то есть 18-0-18. В архиве для скачивания находятся схема усилителя GC-LM1875 DC SERVO AMP , плата в формате LAY6, снимки готовой платы, а так же даташит на диодные сборки серии GBJ_KBJ6A_8A_10A. Размер архива – 1 Mb.
