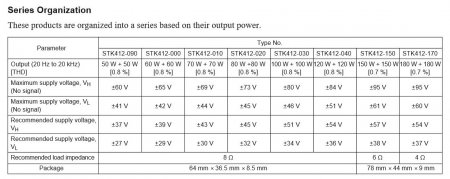

Усилитель класса “Н” на STK412-170.  В данной статье приведена схема усилителя класса “H” , реализованная на гибридной микросхеме STK142-170 (SANYO: SIP22). По данным из технического описания на этот элемент (datasheet) в одном корпусе собраны два канала усиления, мощность каждого составляет 180 Ватт. Как гласит описание, высокая эффективность усиления достигается путем управления напряжением питания подаваемого на силовые транзисторы в зависимости от уровня сигнала на входе усилителя. Принципиальная схема:   Блок питания усилителя на STK142-170 из Datasheet следующий:  Исходники печатной платы:  Расположение элементов на печатной плате:  Преобразование платы PCB в формат LAY6 дало следующий результат:  Фото-вид печатной платы усилителя на STK142-170 формата LAY6:  Datasheet STK142-170, принципиальную схему усилителя и печатную плату LAY6 формата можно скачать одним файлом по прямой ссылке с нашего сайта. Ссылка на скачивание архива появится на этой же странице после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,66 Mb.
