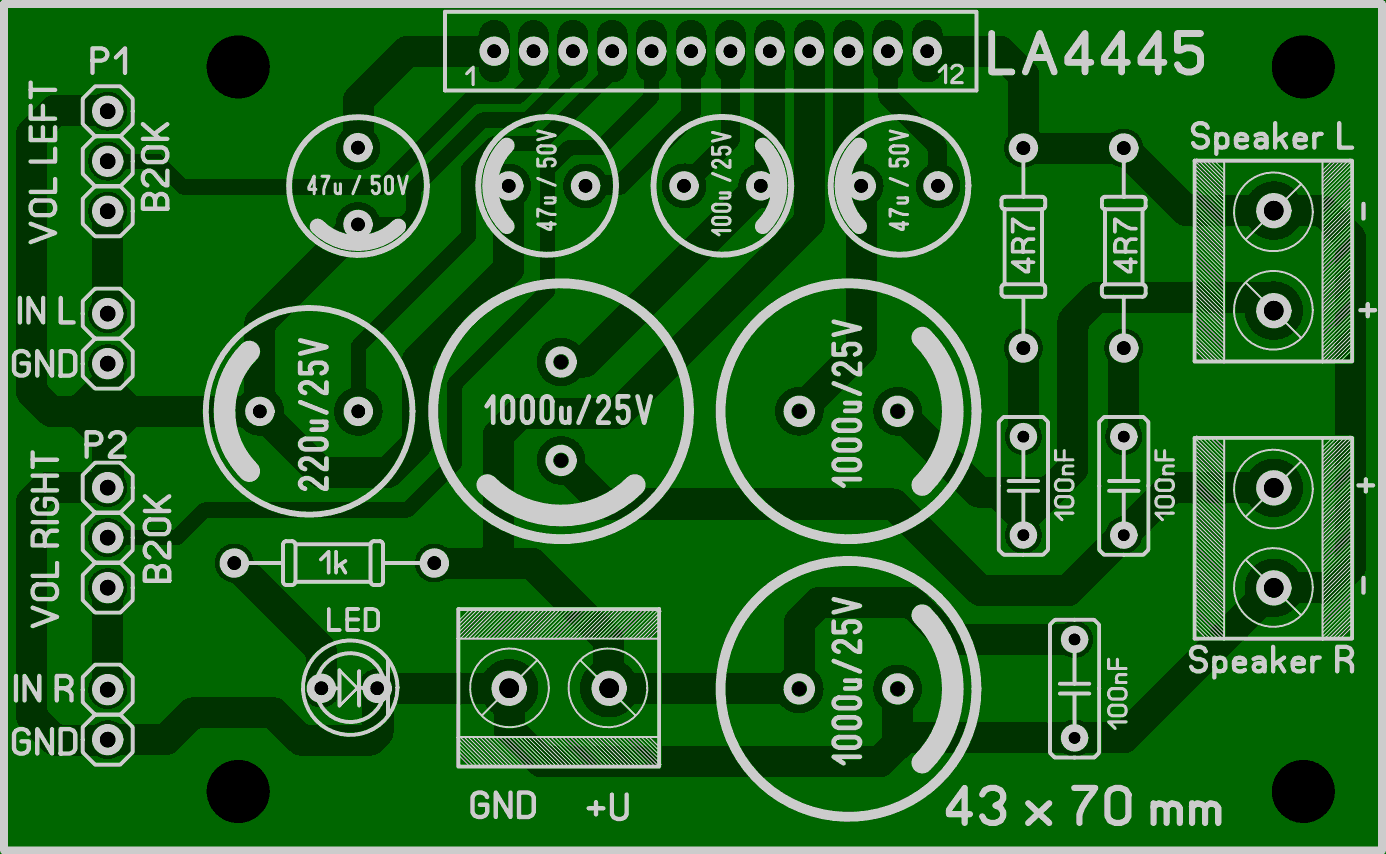

Собираем усилитель 2 x 5.5W на LA4445.  Сегодня у нас на повестке дня схема двухканального усилителя, построенного на микросхеме SANYO LA4445, мощность каждого канала составляет 5,5 Ватт на нагрузку 4 Ома. Напряжение источника питания 12V DC с током 2 Ампера. Входное сопротивление 30 кОм. Остальные технические характеристики найдете в файле LA4445-datasheet, он есть в архиве. Принципиальная схема усилителя на LA4445:  Печатная плата усилителя на LA4445:   Плата выполнена на одностороннем фольгированном стеклотекстолите, размер 43 х 70 mm. Список элементов схемы усилителя на LA4445: Микросхемы: • U1 – LA4445 – 1 шт. Резисторы: • R1, R2 – 4R7/0,25W – 2 шт. • R3 – 1k/0,25W – 1 шт. • P1, P2 – B20 (25)k переменный резистор линейный – 2 шт. Конденсаторы: • C1, C8 – 47mF/50V – 2 шт. • C2, C7 – 100mF/25V – 2 шт. • C3, C5, C11 – 1000mF/25V – 3 шт. • C4, C6, C10 – 0,1mF – 3 шт. • C9 – 220mF/25V – 1 шт. Остальное: • D1 – красный светодиод 5mm – 1 шт. • LS1, LS2, CN3 – разъем 2Pin 5mm – 3 шт. • Разъем 3Pin 2,54mm для подключения переменных резисторов – 2 шт. (можно без них) • Разъем 2Pin 2,54mm (вход лев., вход прав.) – 2 шт. (можно без них) Размер RAR архива LA4445 AMP – 0,4 Mb.
