29-06-2016, 03:21

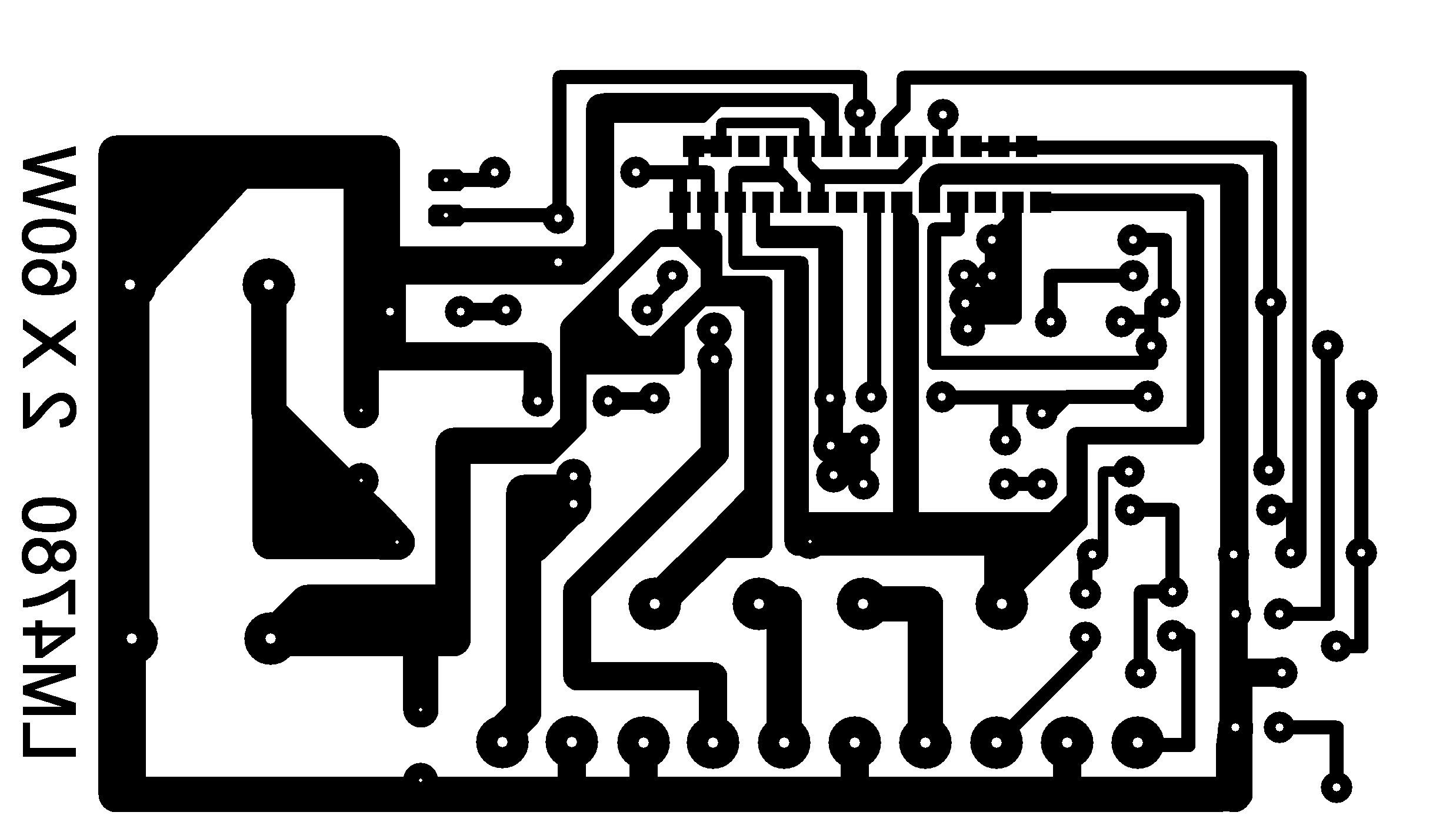

Собираем усилитель 2 х 60 Ватт на LM4780.  В этой статье мы приводим вам схему стереофонического усилителя с низким уровнем THD (0,03%) мощностью 2 по 60 Ватт на нагрузку 8 Ом, собранного на микросхеме LM4780. В режиме моста выходная мощность составляет 120 Ватт. Все остальные характеристики вы сможете посмотреть в файле LM4780_datasheet, который находится в архиве с материалами статьи и доступном для скачивания. Принципиальная схема (из datasheet) показана ниже:  Печатная плата расчитана на установку всех элементов усилителя, блока питания, а также входных, выходных и разъема подключения трансформатора. Блок питания собран по типовой схеме: диодная сборка и две фильтрующие емкости в плечах по 4700 mF каждая на рабочее напряжение 50 Вольт. Исходники печатной платы следующие:   Переделка вышеприведенных изображений платы в формат LAY6 дала следующий результат:  Фото-вид платы усилителя LAY6 формата:  Размер печатной платы 55 х 100 мм, фольгированный стеклотекстолит – односторонний. Обращаем ваше внимание, печатная плата LAY6 расчитана на установку диодной сборки типа GBU801 (8 Ампер), если у вас другая – перед повторением проверьте расстояния между отверстиями, при несовпадении подкорректируйте под свои нужды. Входные емкости лучше поставить металлопленочные неполярные. Катушки намотаны на 2-х ваттных импортных резисторах номиналом 10 Ом и содержат 15...16 Витков провода диаметром 1 мм. Пикофорадные емкости – керамические. Все электролиты на напряжение 50 Вольт. Для питания усилителя автор применил трансформатор мощностью 200 Ватт, вторичная обмотка 24 – 0 – 24 Вольта. Собранная плата выглядит следующим образом:  Скачать принципиальную схему усилителя на LM4780, печатную плату в формате LAY6, и LM4780_datasheet можно по прямой ссылке с нашего сайта, которая появится на этой же странице после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер архива – 1 Mb.
