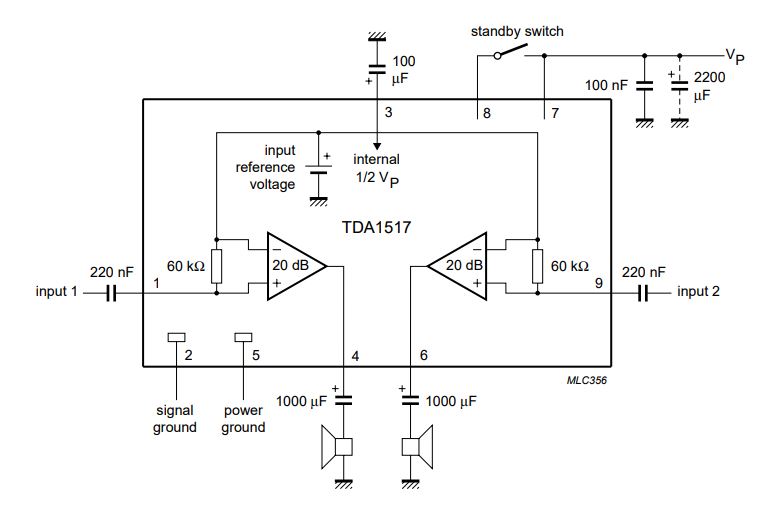

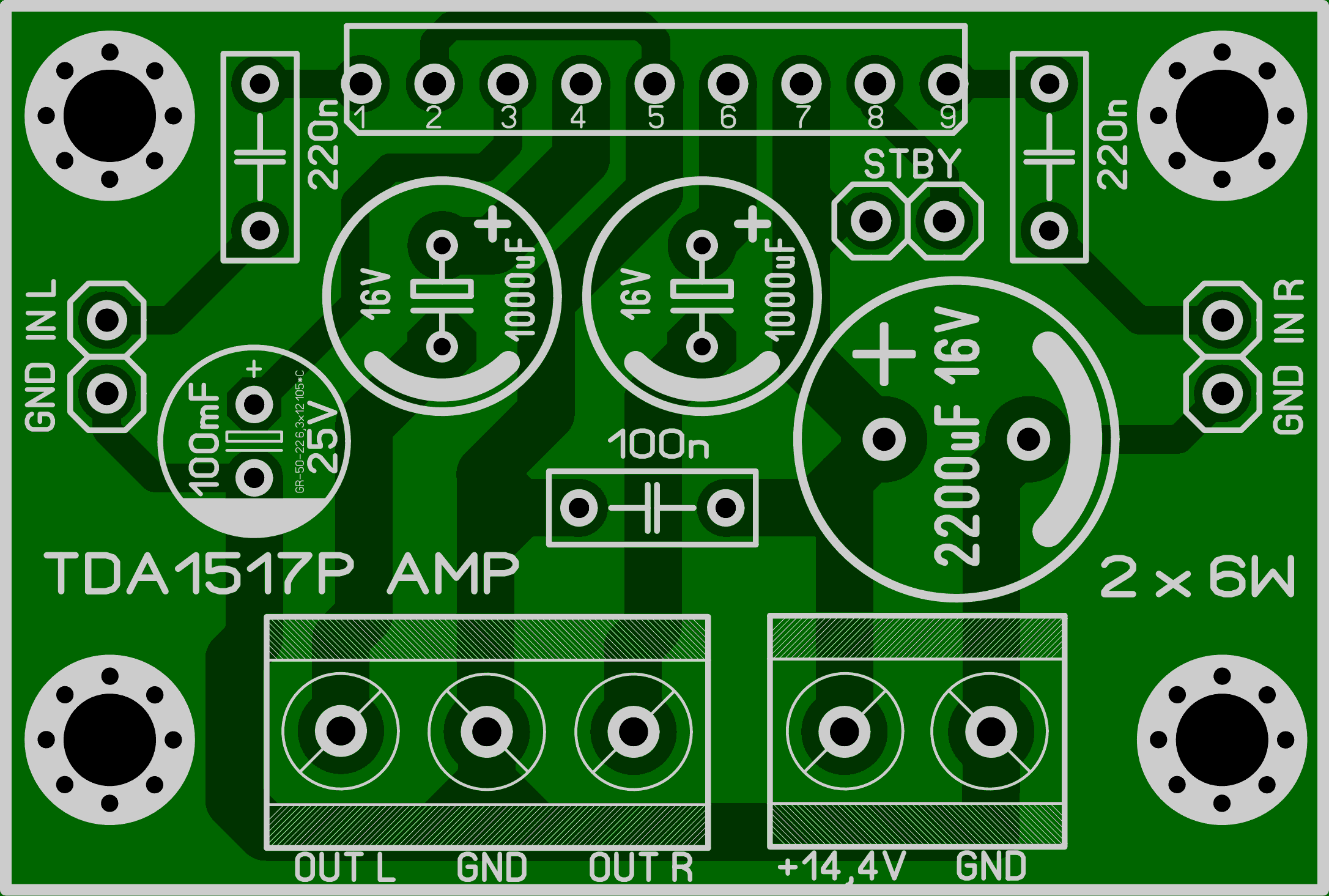

Простой усилитель 2 х 6 Ватт на TDA1517P.  В этой статье привожу материал для повторения простенького двухканального усилителя на микросхеме TDA1517P. Мощность каждого канала составляет 6 Ватт. Типовая величина напряжения питания 14,4 Вольта, максимальное Uпит 18 Вольт, но, думаю, не стоит насиловать эту микру и гонять её на пределе возможностей. Остальные параметры и технические характеристики найдете в файле Datasheet (есть в архиве). Принципиальная схема из datasheet приведена ниже:  По принципиальной схеме, думаю, пояснений никаких не требуется, одна микросхема с минимумом обвеса, а вот по поводу самих микросхем — TDA1517P выпускается в двух вариантах корпусов, это SOT110-1 (SOT352-1) и SOT398-1, расположение выводов показано на следующем рисунке:  В файле LAY6 есть две вкладки для обоих вариантов корпусов микросхемы TDA1517P, вид лейки такой:   Список элементов схемы двухканального усилителя: Микросхемы: • TDA1517P — 1 шт. (К микросхеме можно приклеить небольшой радиатор) Конденсаторы: • C1, C5 — 220n пленка — 2 шт. • C2 — 100мФ/25В электролит — 1 шт. • C3, C4 — 1000мФ/16B электролит — 2 шт. • C6 – 100n пленка — 1 шт. • C7 — 1000мФ/25В электролит — 1 шт. Размер архива с материалами по усилителю 2 х 6 Ватт на TDA1517P — 5,1 Mb.
