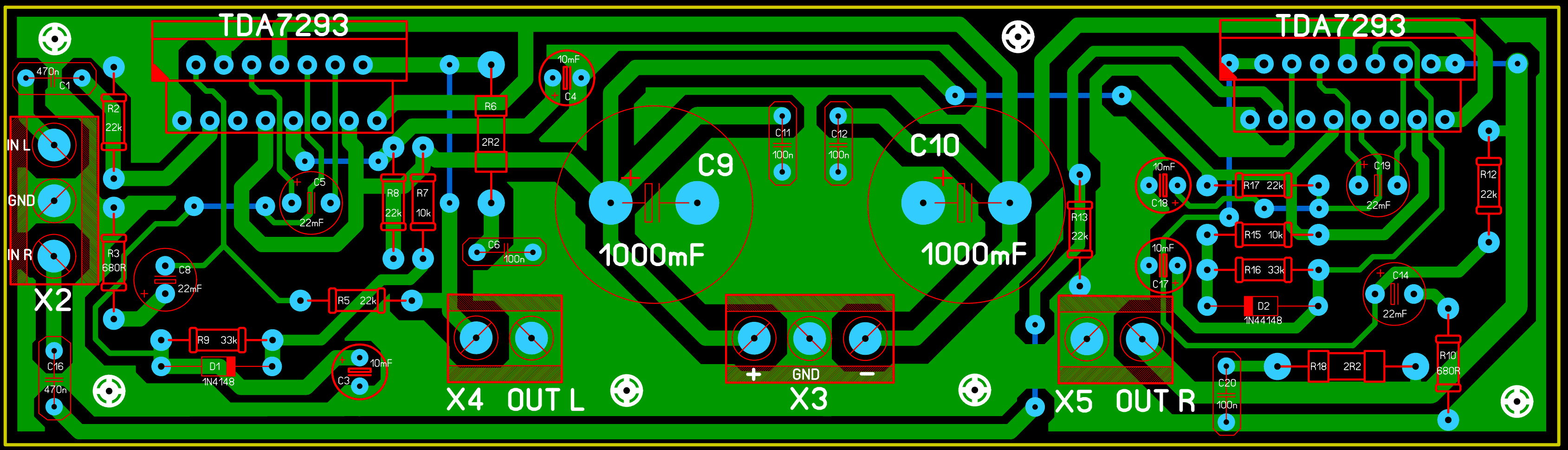

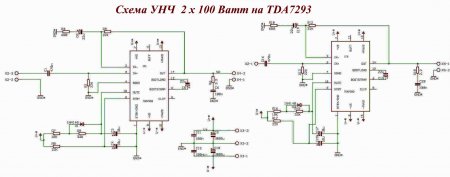

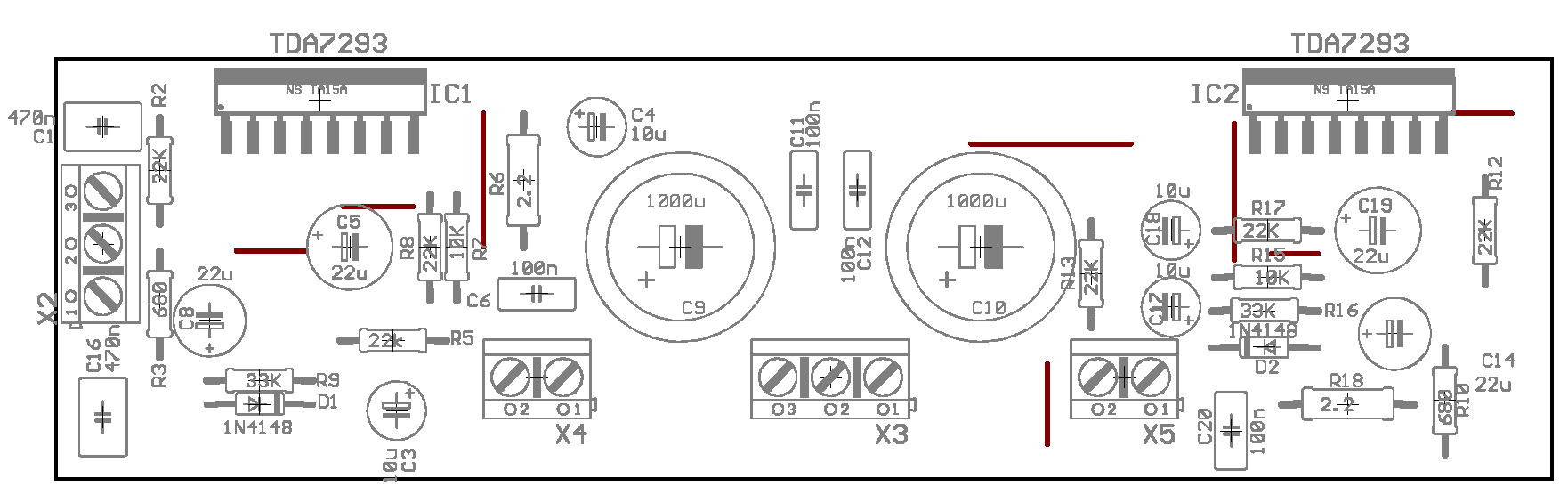

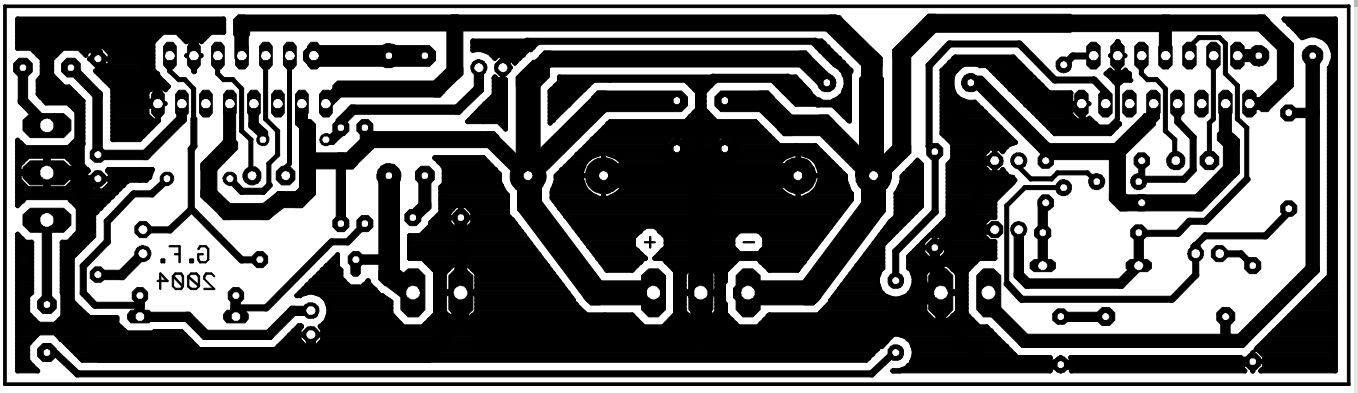

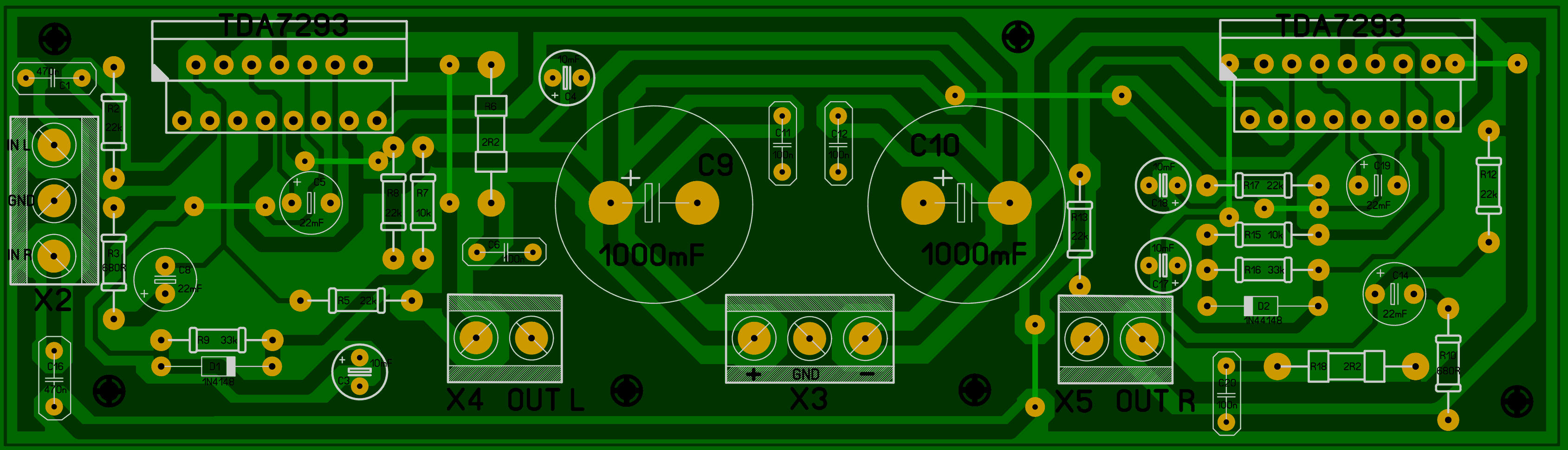

Проект усилителя 2 х 100 Вт на TDA7293.  Вообще в сети можно найти множество схем усилителей на микросхеме TDA7293, в том числе и зарубежных. Этот проект, который мы сейчас рассмотрим, был повзаимствован на турецком сайте, по крайней мере GOOGL так определил язык, на котором была написана статья. Собственно и текста там было минимум, но зато присутствовала принципиальная схема и рисунок печатной платы не весть какого масштаба. Давайте посмотрим на исходники. Принципиальная схема усилителя мощности на TDA7293 (абсолютно идентичные два канала):  Изображение печатной платы видимо PCB формата:  И расположение элементов схемы на плате:  Плотность элементов на плате не высокая, плата на одностороннем стеклотекстолите, размер – 40 х 142 мм. После преобразования рисунка платы в LAY6 формат она стала выглядеть так:  Фото-вид следующий:  Немного напомним параметры TDA7293. Согласно Datasheet у нее по сравнению с TDA7294 увеличен диапазон питающего напряжения и может достигать ±50 Вольт.Но мы думаем не стоит на нее подавать столь много, потому как 100 Ватт на выходе на нагрузку 8 Ом вы можете получить при ±40 В. И на максимальной мощности THD будет составлять порядка 10 %. При напряжении питания ±30 Вольт на 4 Ом нагрузку получится даже чуть больше сотни мощности при том же уровне THD на максимуме. При пиках выходной ток может достигать 10 Ампер, поэтому правильно выбирайте трансформатор для блока питания. Ток в режиме покоя должен быть в пределах 30 мА. Скачать материалы по данному проекту (схема, плата LAY6, исходники, а также Datasheet_TDA7293) можно одним файлом по прямой ссылке с нашего сайта. Размер архива – 0,76 Mb.
