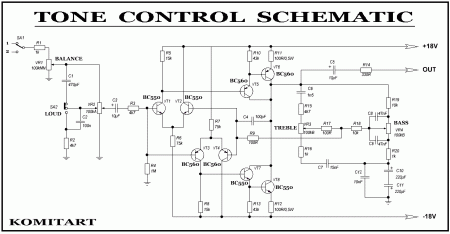

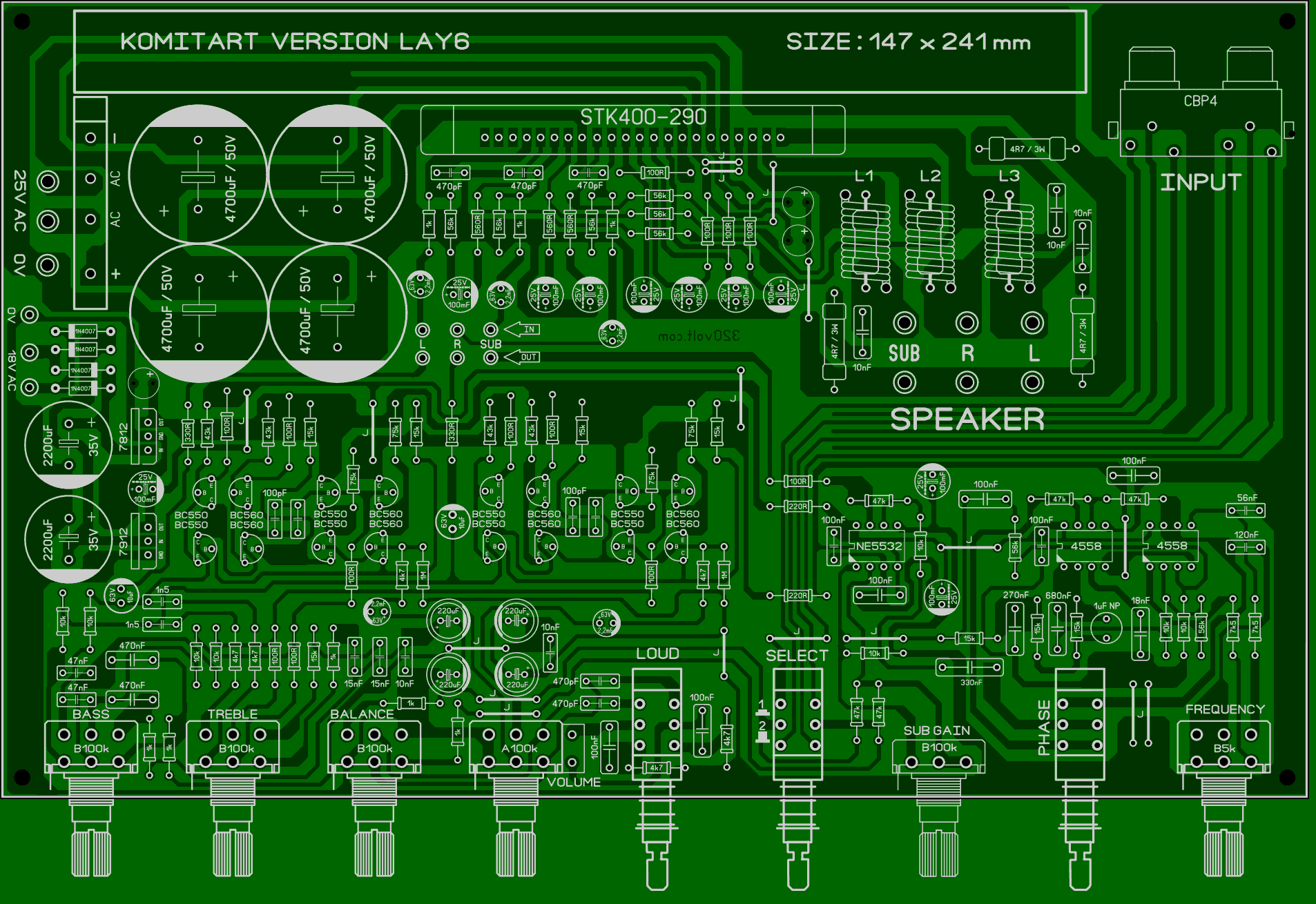

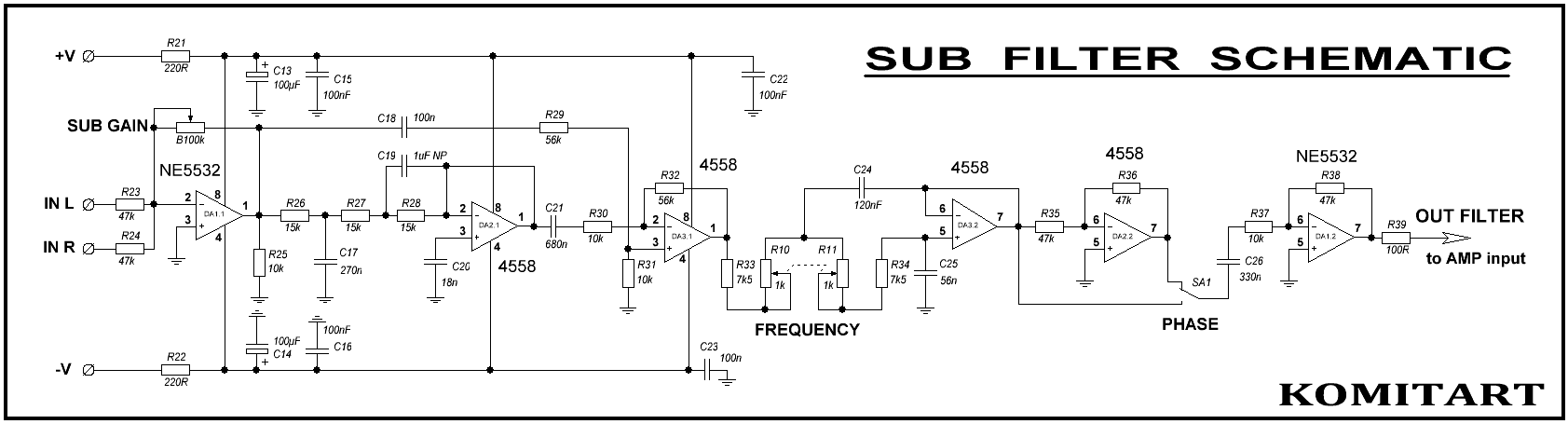

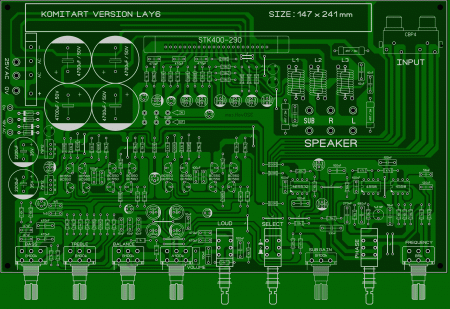

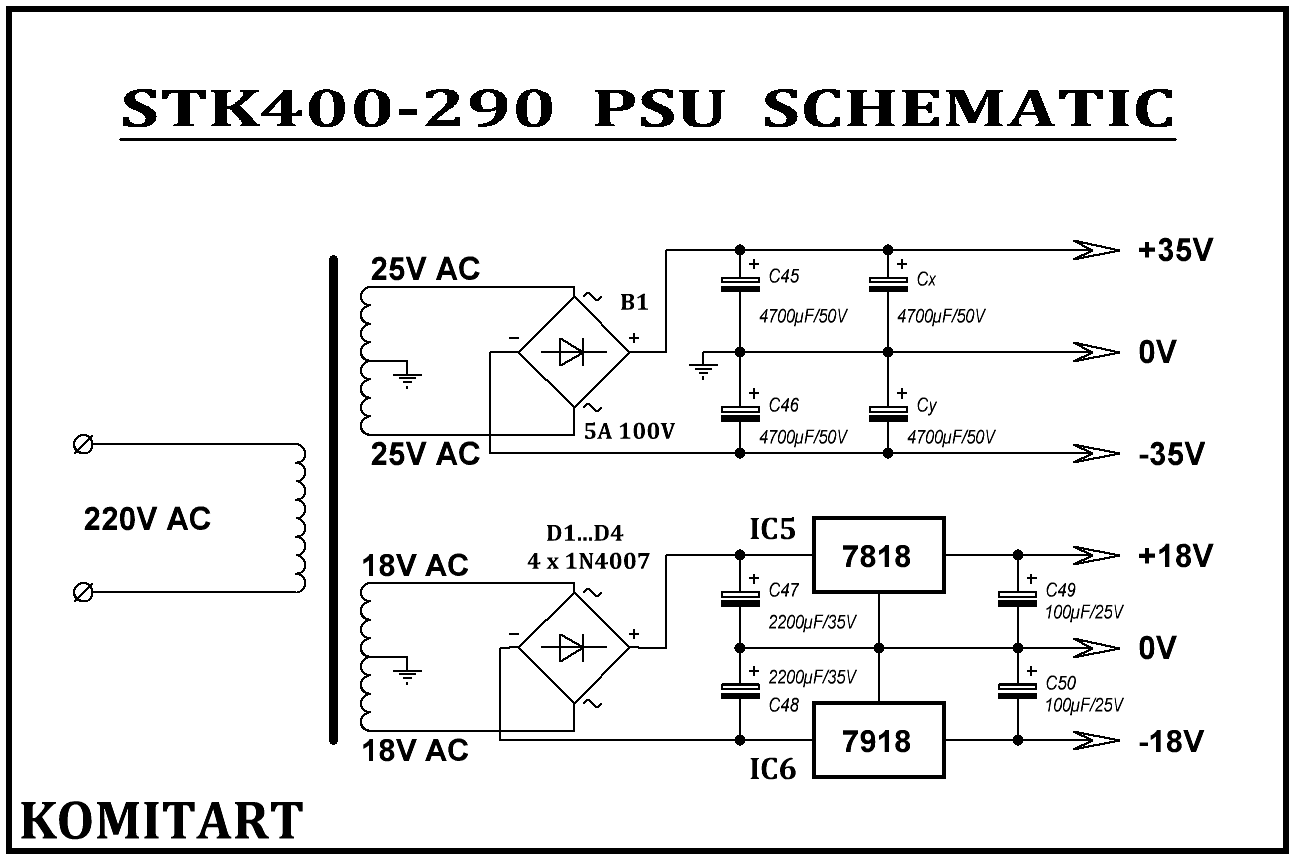

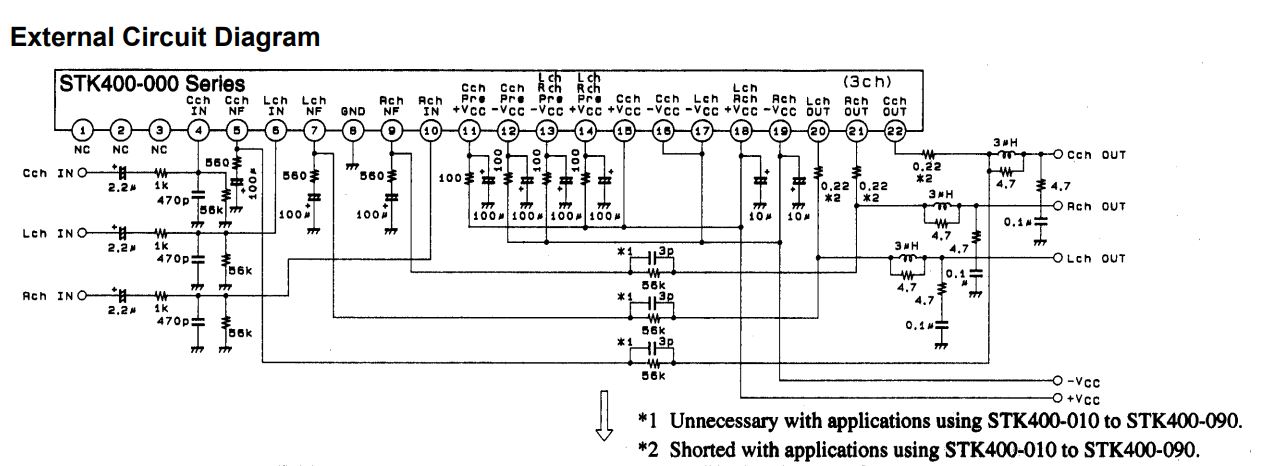

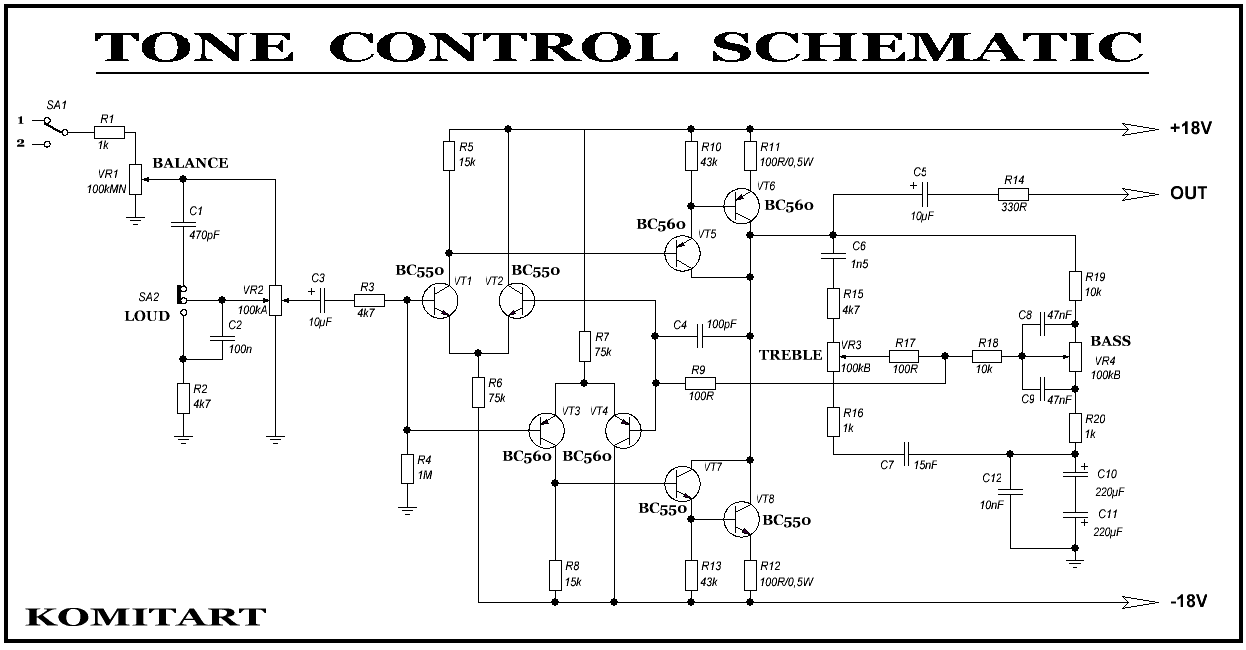

Приветствую, друзья. Сегодня мы рассматриваем трехканальный усилитель, построенный на микросхеме SANYO STK400-290, которая содержит в себе 3 канала по 50 Ватт каждый, THD равен 0,08%. Исходник платы повзаимствован на сайте 320Volt, оригинальный язык статьи - Тайский. Я не стал разбираться откуда растут ноги у этого проекта, просто нарисовал лейку, и решил подготовить материал для повторения. Общую принципиальную схему того, что собрано на плате можно разбить на отдельные участки, это регулятор тембра (Tone Control), узел фильтра для сабвуфера, схема усилителя мощности, и блоки питания STK и маломощных микросхем. Блок питания для STK собран самый простой, это диодный мость и сглаживающие емкости, для мелких микросхем собран двухполярный блок питания 18-0-18V DC на интегральных стабилизаторах 7818 и 7918. Принципиальная схема оконечника в оригинальной статье, как впрочем и все остальные схемы, просто ужасного качества, они очень маленького разрешения с плохо читаемыми номиналами, но она мало чем отличается от схемы из Datasheet, поэтому ниже приведу даташитовский вариант: Принципиальную схему блока питания я нарисовал заново: Обращаю внимание, в оригинальной статье конденсаторы 2200uF в блоке питания указаны на напряжение 25V, это при том, что со вторичной обмотки трансформатора на диодный мост поступает напряжение 18 Вольт. Я бы поставил эти емкости на 35V, потому что 18 x 1,41 = 25,38V, а это уже превышает максимально допустимое напряжение если ставить 25 Вольтовые конденсаторы. Мы же не хотим, чтобы они со временем вздулись, или не ровен час стрельнули колпачком нам в лоб. Пусть лучше они будут с запасом по напряжению. TONE CONTROL - эту принципиальную схему тоже пришлось восстанавливать из за маленького разрешения и плохой читабельности номиналов, изображение ниже: И так, остался у нас фильтр для сабвуферного канала. Читабельность оригинальной схемы ужасная, что то видно, что то нет, рисуем принципиалку заново. Обнаружилось расхождение схемы с разводкой на печатной плате, отсутствовал резистор R25 номиналом 10kOm с первой ножки NE5532 на землю - дорисовал, и второе место - резистор R28 с параллельно установленной неполярной емкостью приходил не на 1,2 ножки, а на 3-ю к конденсатору C20 - исправил как показано на схеме. На всякий случай я оставлю в архиве все исходные картинки, можете сверить. Перерисованная схема фильтра показана ниже: Кнопкой "SELECT" осуществляется выбор входного сигнала. Кнопка LOUD - включение тон-компенсации. Печатная плата STK400-290 Amplifier в формате LAY6 выглядит так: Перечень элементов STK400-290 Amplifier: Резисторы 1/4 Вт, погрешность 5% (если не указано иное): - R1*,R16*,R20*,R40-R42 - 1k - 7 шт. - R2*,R3*,R15* - 4k7 - 5 шт. - R4* - 1M - 2 шт. - R5*,R8*,R26-R28 - 15k - 7 шт. - R6*,R7* - 75k - 4 шт. - R9*,R17*,R39* - 100R - 5 шт. - R10*,R13* - 43k - 4 шт. - R11*,R12*,R49-R52 - 100R/0,5W - 8 шт. - R14* - 330R - 2 шт. - R18*,R19*,R25,R30,R31,R37 - 10k - 8 шт. - R21,R22 - 220R - 2 шт. - R23,R24,R35,R36,R38 - 47k - 5 шт. - R29 - 5k6 - 1 шт. - R32,R43-R45,R53-R55 - 56k - 7 шт. - R33,R34 - 7k5 - 2 шт. - R46-R48 - 560R - 3 шт. - R56-R61 - 4R7/1W - 6 шт. Потенциометры: - VR1 - 100kMN двойной - VR2 - 100kА двойной - VR3, VR4 - 100kB двойной - VR5 - 100kB одинарный - VR6 - 5kB двойной Конденсаторы: - C1 *, C30, C31, C32 - 470pF/100V Керамика - 5 шт. - C2 *, C15, C16, C18, C22, C23, C42, C43, C44 - 0,1uF/100V майлар - 10 шт. - C3 *, C27, C28, C29 - 2,2uF/50V, электролитический - 5 шт. - C4 * - 100pF/50V Керамика - 2 шт. - C5 *, C40, C41 - 10uF/50V, майлар - 4 шт. - C6 * - 0,0015uF/100V майлар (1n5 = 152) - 2 шт. - C7 * - 0,015uF/100V майлар (15nF = 153) - 2 шт. - C8 *, C9 * - 0,047uF/100V майлар (47nF = 473) - 4 шт. - C10 *, C11 * - 220uF/25V электролитический - 4 шт. - C12 * - 0,01uF/100V майлар (10nF = 103) - 2 шт. - C13, C14, C33-C39 - Электролитические 100uF/50V - 9 шт. - C17 - 0,27uF/100V майлар (274) - 1 шт. - C19 - 1uF/50V неполярный (105) - 1 шт. - C20 - 0,018uF/100V майлар (183) - 1 шт. - C21 - 0,68uF/100V Майлар (684) - 1 шт. - C24 - 0,12uF/100V, майлар (124) - 1 шт. - C25 - 0,056uF/100V Майлар (563) - 1 шт. - C26 - 0,33uF/100V Майлар (334) - 1 шт. - C45, C46 - 4700uF/50V электролитический - 2 шт. - C47, C48 - 2200uF/25V электролитический - 2 шт. - C49, C50 - 100uF/25V электролитический - 2 шт. Полупроводники: - Q1 *, Q2 *, Q7 *, Q8 * - BC550 - 8 шт. - Q3 *, Q4 *, Q5 *, Q6 * - BC560 - 8 шт. - IC1 - NE5532 - 1 шт. - IC2, IC3 - 4558 - 2 шт. - IC4 - СТК400-290 - 1 шт. - IC5 - 7818 - 1 шт. - IC6 - 7918 - 1 шт. - B1 - Мост диодный 5А 100V - 1 шт. - D1-D4 - 1N4001 (1N4007) - 4 шт. Остальное: - Трансформатор T1, Вторичная обмотка - 2 x 25V на ток 3...4А и 2 x 18V на ток 0,5...0,8A. Удачного повторения. Размер архива - 1,6 Mb.
