1-06-2015, 22:01

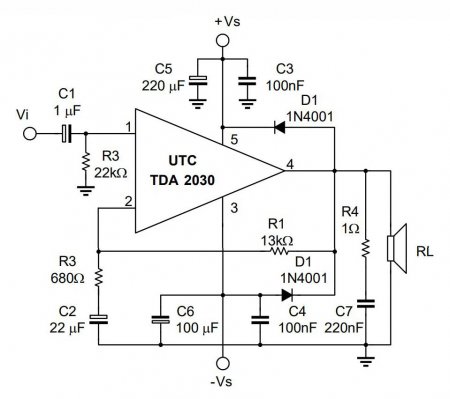

Схемы усилителей на микросхеме TDA2030. Мостовое включение TDA2030.  Дешевизна микросхемы TDA2030 и обеспечение ей не плохих параметров воспроизведения звука, являются причиной ее популярности среди радиолюбителей, занимающихся конструированием бытовых НЧ усилителей. Для питания усилителя может быть применен как однополярный, так и двухполярный источник питания. Большим плюсом является то, что TDA2030 имеет встроенную защиту от КЗ на выходе усилителя, и автоматически ограничивает рассеиваемую мощность, а так же встроенную защиту по перегреву. Микросхема TDA2030 работает в классе “АВ”. Пара слов о классах усилителей: ● Класс “А” – это линейный усилитель, усиление сигнала происходит в линейной области ВАХ (вольт-амперная характеристика). Плюсом является то, что при достаточно хорошем качестве усиления почти отсутствуют переходные искажения. Минус такого включения - низкий КПД. ● Класс “В” – сигнал усиливается транзисторами, каждый из транзисторов усиливает свою полуволну сигнала. При таком включении КПД усилителя выше, но и нелинейные искажения так же увеличиваются. ● Класс “АВ” – Этот класс имеет нечто среднее между классом “А” и классом “В”. Начальное смещение уменьшает искажения, но и КПД усилителя немного падает. Внешний вид и расположение выводов микросхемы TDA2030 показаны на следующем изображении:  Ниже в таблице вы можете видеть основные технические характеристики микросхемы TDA2030:  Типовое включение микросхемы TDA2030. Принципиальная схема усилителя 14 Ватт на канал на нагрузку 4 Ома при напряжении питания 28 Вольт (питание однополярное):  Уровень входного сигнала порядка 0,8 Вольт, регулируется переменным резистором P1 (22кОм). Схема из даташита:  Плата на эту версию в формате LAY6 такая:  Мостовая схема включения микросхемы TDA2030.  Напряжение питания +- 16 Вольт, мощность 32 Ватта на нагрузке 4 Ома. При необходимости усиления слабых сигналов, например, микрофона или гатарного звукоснимателя, перед усилителем мощности устанавливается предварительный усилитель. Давайте рассмотрим еще один вариант схемы усилителя на микросхеме TDA2030. Выходная мощность 12 Ватт на канал.  Так же в этой схеме можно применить микросхемы LM1875 (выходная мощность будет 20 Ватт), TDA2050 (мощность составит 24 Ватта). Как видите, этот вариант имеет небольшие отличия от типового включения, по входу стоит цепочка R1,С2,R2, R3, она фильтрует радиочастотные помехи, и на выходе установлен фильтр R7+L1, для компенсации паразитной емкости проводов и обмотки динамической головки. Не забудьте установить микросхему TDA2030 на небольшой радиатор, или алюминиевую пластину. Печатная плата усилителя выглядит следующим образом:  Блок питания усилителя на микросхемах TDA2030, TDA2050, LM1875.[/center] Для питания усилителя делается самый простейший источник питания. Принципиальная схема изображена ниже:  Понижающий трансформатор должен обеспечивать 20-22 Вольта на вторичной обмотке с достаточным током, для питания двух каналов усилителя, если конечно вы собираете стереофонический вариант. Вместо диодного моста лучше поставить импортную диодную сборку с учетом максимально допустимого тока. Пример печатной платы блока питания приведен на следующем изображении:  Размер архива - 2,1 Mb.
