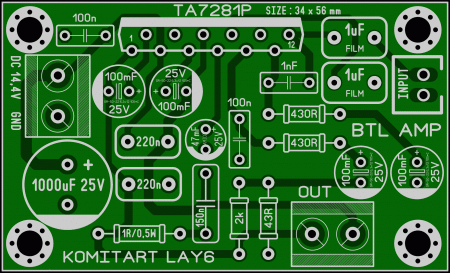

TA7281P BTL AMPLIFIER.  Приветствую, друзья. Мы уже рассмотрели двухканальную и мостовую версию усилителей на микросхеме TA7280P, а так же двухканальную версию на TA7281P. В эти статьи вы можете перейти по ссылкам ниже: ну а в этой статье приведу вам материал по мостовой схеме усилителя на TA7281P. Принципиальная схема взята из описания (datasheet):  Напомню, что микросхемы TOSHIBA TA7280P и TA7281P идентичны по параметрам, но выводы у них располагаются зеркально, даташит у них один, и он есть в любом архиве от вышеперечисленных статей. Печатные платы от всех этих усилителей односторонние и имеют одинаковый размер, он составляет 34 x 56 mm. Плата мостовой (BTL) версии усилителя в формате LAY6 выглядит следующим образом:  Список элементов для BTL варианта: - Микросхема TOSHIBA TA7281P - 1 шт. - Резистор 1R/0,5W - 1 шт. - Резистор 430R/0,25W - 2 шт. - Резистор 2k/0,25W - 1 шт. - Резистор 43R/0,25W - 1 шт. - Конденсатор 1uF/50...63V пленочный - 2 шт. - Конденсатор 1nF/50V - 1 шт. - Конденсатор 220nF/50V - 2 шт. - Конденсатор 100nF/50V - 2 шт. - Конденсатор 150nF/50V - 1 шт. - Конденсатор 100uF/25V электролитический - 4 шт. - Конденсатор 1000uF/25V электролитический - 1 шт. - Разъем 2 Pin 2,54 mm под монтаж на плату (ВХОД) - 1 шт. - Клеммник 2 Pin 5 mm под монтаж на плату (ВЫХОД, ПИТАНИЕ) - 2 шт. Удачной сборки. Размер архива - 1,6 Mb.
