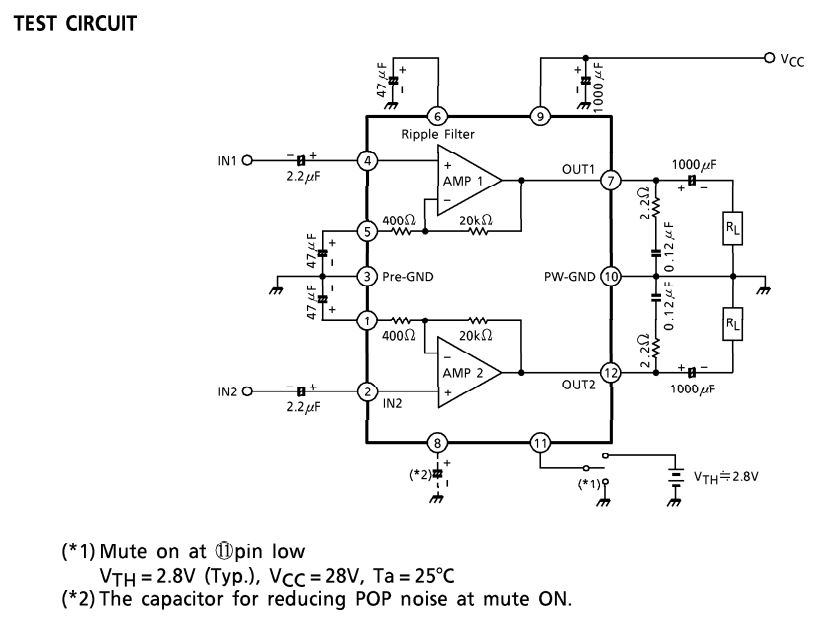

TA8200H 2x13W DUAL Amplifier.  Приветствую, друзья. Сегодня на рассмотрении ещё одна микросхема от TOSHIBA, это двойной усилитель TA8200H. Мощность каждого канала при напряжении питания 28 Вольт составляет 13 Ватт. Микросхема применяется в некоторых телевизорах и домашних стерео системах. К особенностям можно отнести небольшое количество внешних компонентов, наличие функции AUDIO Muting, наличие защиты от перегрева. Диапазон питания от 10 до 37 Вольт, рекомендованное 28V. Усиление 34dB. Выходной ток в пиках может достигать 2,5 Ампера. Принципиальная схема приведена ниже:  Печатных плат в сети я не нашел, ну по крайней мере не нашел того, на чем можно остановить своё внимание, поэтому представляю вашему вниманию свою версию разводки. Размер платы получился 35 x 74 mm, лейка выглядит так:  Список элементов: - Микросхема TOSHIBA TA8200H - 1 шт. - Резистор 2R2/1W - 2 шт. - Конденсатор 2,2uF пленка - 2 шт. - Конденсатор 120nF - 2 шт. - Конденсатор 47uF/50...63V - 3 шт. - Конденсатор 10uF/50...63V - 1 шт. - Конденсатор 1000uF/35V - 3 шт. - Разъем 3 Pin 2,54 mm под монтаж на плату (ВХОД) - 1 шт. - Клеммник 3 Pin 5 mm под монтаж на плату (ВЫХОД) - 1 шт. - Клеммник 2 Pin 5 mm под монтаж на плату (ПИТАНИЕ) - 1 шт. TA8200AH Datasheet есть в архиве. Удачной сборки. Размер архива - 0,6 Mb.
