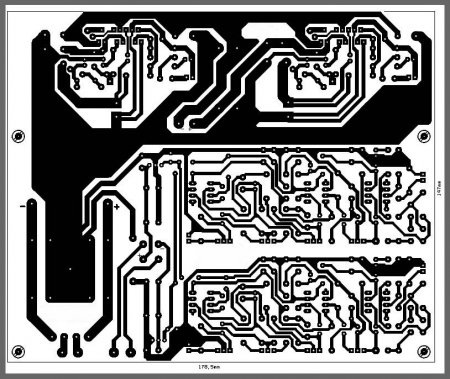

Данная схема была взаимствована на одном из “забугорных” сайтов, и как утверждает автор, не смотря на кажущуюся сложность схемы, она получила довольно широкое распространение среди зарубежных радиолюбителей, и что по своим техническим характеристикам эта схема превосходит большинство усилителей заводского производства. Как правило, на большинстве сайтов встречаются схемы только оконечных усилителей мощности звукового сигнала на микросхеме TDA7294, и зачастую радиолюбителям приходится искать схемы каскадов предварительного усиления и регулировок громкости и тембра. В этом варианте ничего выдумывать не нужно, схема усилителя полная, и все элементы схемы собраны на одной печатной плате, изготовленной из одностороннего стеклотекстолита. Принципиальная схема усилителя состоит из двух частей, это предварительный усилитель с блоком питания, реализованный на операционных усилителях NE5534AN, и усилителя мощности на микросхемах TDA7294. Обе схемы изображены ниже по порядку: Не смотря на то, что существуют операционные усилители и “покруче”, тем не менее, автор применил именно NE5534AN в предварительном усилителе, руководствуясь соотношением цена и доступность / качество звука, да и все-таки именно этот операционный усилитель применяется во многих моделях профессиональной аудиотехники, предназначенной для студий звукозаписи. Предварительный усилитель имеет коммутатор входов, который позволяет подключать к усилителю CD-проигрыватель, тюнер, выходной сигнал компьютерной звуковой карты можно подключить к линейному входу, далее он непосредственно подводится к регулятору громкости ПУ, а для подключения, например, головки звукоснимателя проигрывателя, сигнал дополнительно усиливается микросхемой IC1. Поэтому если у вас в планах нет надобности усиления подобного сигнала, микросхему IC1 и все элементы данного узла можно на плату не монтировать. Коэффициент усиления предварительного усилителя зависит от номиналов резисторов R11 и R12. Усиление будет больше, если увеличить R11 или уменьшить R12, и наоборот, усиление уменьшится с уменьшением R11 и увеличением R12. Но лучше все-таки эти номиналы не менять. Усилитель мощности построен на микросхеме TDA7294. Выходная мощность усилителя на нагрузке 8 Ом составляет порядка 50…60 Ватт отличного качества звука. Конечно, из микросхемы можно выжать и немного больше, но это может привести к искажениям и шумам, а 50 Ватт в большинстве случаев оказывается вполне достаточным для применения усилителя в домашних условиях. Микросхема TDA7294 имеет еще некоторые полезные функции, в ней встроена защита от перегрузки и перегрева. Блок питания усилителя мощности не стабилизированный, напряжение +/- 33 Вольт. Напряжение вторичной обмотки трансформатора 24+24 Вольта с отводом от середины. Печатная плата усилителя. Вид печатной платы со стороны установленных элементов: Вид печатной платы со стороны проводников: Печатные платы коммутатора входов и входных разъемов: Скачать печатную плату в формате PDF можно по прямой ссылке с нашего сайта.
