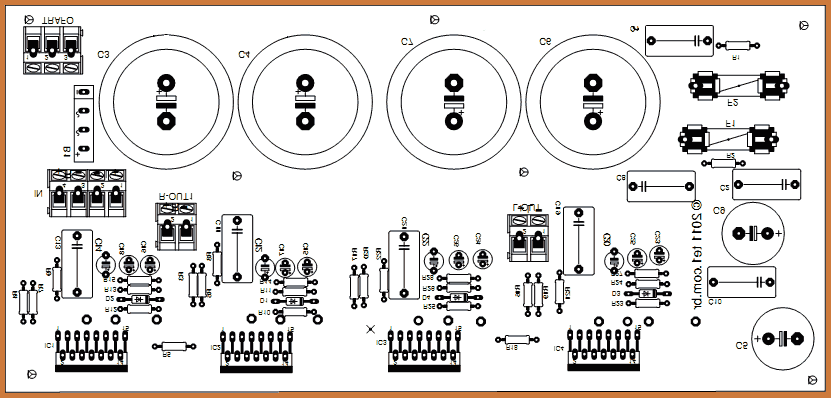

Собираем УНЧ 300 Ватт на МС TDA7294.  Многих любителей музыки наряду с качеством интересует и мощность усилителя. И, как мы понимаем, микросхема TDA7294 имеет шумный успех среди радиолюбителей, которые собирают усилители своими руками. Данная микросхема обладает достаточно хорошими техническими характеристиками, ну а чтобы получить максимальную мощность на выходе, применяют мостовое соединение этих микросхем. На одном из зарубежных сайтов нам на глаза попалась интересная схема, реализованная на четырех микросхемах TDA7294, в одном канале используется пара МС, образующих мост. При рекомендованной нагрузке сопротивлением 8 Ом каждый канал способен выдать мощность до 170 Ватт при питании усилителя от двуполярного источника питания напряжением 2 х 38 Вольт. Усилитель работает в классе АВ. Принципиальная схема мостового усилителя на TDA7294 изображена ниже:  Как мы уже написали выше, нагрузка 8 Ом – это рекомендуемый минимум. В этой версии схемы: • при нагрузке 8 Ом, и напряжении питания +-25 Вольт - Выходная мощность составит 150 Ватт; • при нагрузке 16 Ом, и напряжении питания +-35 Вольт - Выходная мощность составит 170 Ватт. В блоке питания используется понижающий трансформатор мощностью не менее 250 Ватт с напряжением вторичной обмотки от 22-0-22 до 30-0-30 Вольт. Для выпрямления напряжения используется диодная сборка GBU15G , она рассчитана на рабочий ток 15 Ампер. Фильтрующие емкость блока питания можно поставить 4700…22000 мкФ на напряжение 50…63 Вольта, но помните, при уменьшении номиналов емкостей могут чувствоваться просадки при пиках мощности. Печатная плата мостового усилителя на TDA7294 изготовлена из одностороннего фольгированного стеклотекстолита, ее вид со стороны проводников:  Вид на печатную плату со стороны установки элементов схемы:   Перечень используемых элементов :  Внешний вид собранной платы:  24.12.2016 По просьбе нашего читателя нарисовал печатную плату в формате LAY6, используя вышеуказанные исходные изображения. Вид платы LAY6 формата следующий:  Фото-вид платы усилителя LAY6 формата:  Теперь файл архива содержит в себе принципиальную схему усилителя TDA7294 BRIDGE STEREO, печатную плату в формате LAY6 и Datasheet_TDA7294. Размер файла для скачивания - 1,7 Mb. Похожая статья: Схема УНЧ класса АВ на TDA7294.
