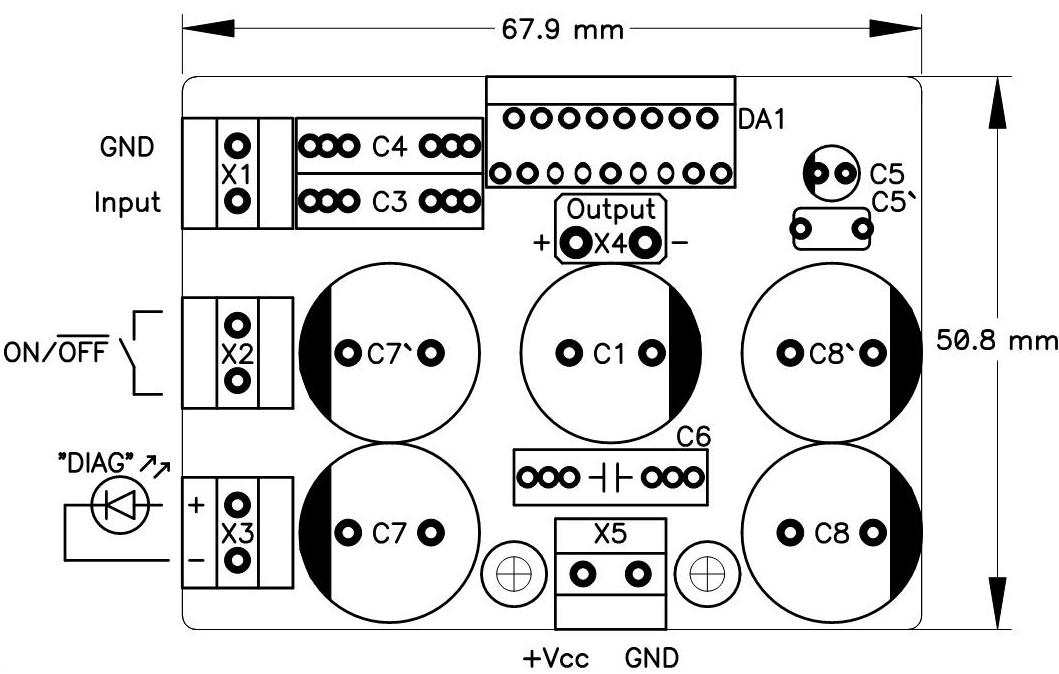

Усилитель 70Вт сласса “Н” в автомобиль на TDA1562Q.  Функциональность микросхемы TDA1562Q оказывается очень полезной при конструировании усилителей для автомобильной звуковоспроизводящей аппаратуры. Все дело в том, что изначально в нее заложена функция удвоения напряжения, то есть она содержит внутренний преобразователь напряжения, позволяющий при питании усилителя от бортовой сети автомобиля развивать такую выходную мощность. 70 Ватт на нагрузке 4 Ома при достаточно низкой мощности рассеяния – лучше не придумаешь. Микросхема TDA1562Q снабжена внутренними защитами от коротких замыканий выходных проводов, как между собой, так и замыканий выхода на плюс или минус источника питания. И есть еще одна “фишка”, при повышении температуры микросхемы до 120°С, она автоматически снизит выходную мощность примерно ватт до 18-ти…20-ти, то есть перейдет в режим усилителя класса “В”. Так же микросхема работает в классе “В” на малой мощности, а с ее увеличением в работу включится внутренний преобразователь, который увеличит напряжение питания, и усилитель перейдет в режим класса “Н”. И так, принципиальная схема усилителя на TDA1562Q:  Немного остановимся на параметрах микросхемы TDA1562Q: • Напряжение питания - от 8 до 18v, типовым считается 14,4v; • Полоса пропускания - 15…40000 Гц; • Общий ток покоя - 110 мА (максимальный – 150 мА); • Ток в ждущем режиме - 1 мА (максимально может достигать 50 мА); • Усиление по напряжению - 26 дБ; • Максимальный выходной ток - 8А (в пиках до 10А); • Входное сопротивление - 90…150 кОм; • Выходная мощность при THD=0,5% - 55 Вт; • Выходная мощность при THD=10% - 70 Вт; • КНИ при мощности 1ВТ - 0,03%; • КНИ при мощности 20ВТ - 0,06%; • Подавление входного сигнала в режиме MUTE - 90дБ. Обратите внимание на 8-й вывод микросхемы - это выход диагностики. При клиппинге выходного сигнала (искажения на выходе), нагреве микросхемы выше допустимого, при обрыве или коротком замыкании в нагрузке, на этой ноге произойдет смена высокого выходного уровня на низкий. По этому сигналу можно отключить либо входной сигнал, либо усилитель в целом. В данной схеме диагностический вывод работает на светодиод красного свечения, подключаемый к разъему Х3 на плате усилителя. Он загорится, если возникнет аварийная ситуация, или появится перегруз на выходе. Так же обращаем ваше внимание на электролитические конденсаторы С7 и С8. Всего на печатную плату устанавливаются 4 емкости номиналом 3300 мкФ каждая. Их использует узел внутреннего преобразователя напряжения. В общем 6600 мкФ к 3-й и 5-й ноге, и 6600 мкФ к 13-й и 15-й. Наверно еще стоит отметить 4-й вывод микросхемы (MODE). Посредством этого вывода можно включить микросхему в нормальном режиме, включить режим приглушения MUTE, или включить режим ожидания STD-BY. Для того, чтобы усилитель включился, установите перемычку в разъем Х2. При снижении питающего напряжения ниже 7 вольт, УНЧ перейдет в режим MUTE, при восстановлении напряжения снова включится в нормальный режим. Если вы задумали включать и выключать усилитель вручную, подключите к Х2 любой слаботочный переключатель , например, небольшой тумблер или кнопку с фиксированными положениями. Так же можно привязать включение усилителя к автомобильной магнитоле, в большинстве случаев у магнитол есть выход REMOTE, когда вы включите магнитолу, на этом выводе появится +12 вольт, которые и запустят ваш усилитель. Провод REMOTE от магнитолы подключается на разъем Х2 к клемме, которая идет на 4-ю ногу микросхемы. Печатная плата одного канала усилителя:   Выполнена она на одностороннем фольгированном стеклотекстолите. Емкости С3, С4, С6 имеют несколько отверстий для установки, используйте их в зависимости от габаритов применяемых вами конденсаторов. При изготовлении печатной платы усилителя нам не очень понравилась разводка дорожек, то есть проводка очень тонких дорожек между контактными площадками микросхемы. Мы решили немножко изменить положение конденсаторов С3 и С4, сместив их немного вверх (по рисунку). Это позволило избежать проводки соединений между выводами DA1. Наш вариант платы стал выглядеть так:  При желании, в появившемся свободном месте между разъемами Х1 и Х2, вполне можно разместить не SMD емкость С2, а обычную. Мы поставили электролит 4,7 мкФ плюсовым выводом к четвертой ножке микросхемы (на рисунке печатной платы обозначен пунктиром). Резистор R1 мы так же применили обычный – МЛТ-0,125. Микросхему установили на радиатор с площадью поверхности 600 см2. Прокладку между микросхемой и радиатором не ставили, обошлись пастой КПТ. Наладка проводилась в домашних условиях, питание осуществлялось от компьютерного блока питания. Что подключается к разъемам печатной платы:  Схема подключения стереофонического варианта (две платы усилителей) к выводам автомобильной магнитолы:  Для регулировки уровня громкости применен спаренный потенциометр номиналом 50 кОм. Ток потребления одного канала усилителя может достигать порядка 7 ампер, 14 ампер в сумме от двух каналов, поэтому не забудьте на всякий “пожарный” поставить предохранитель ампер на 15. И последнее, дорожки печатных плат, по которым подается питающее напряжение на микросхемы, и дорожки, идущие от выходных выводов микросхем к выходным разъемам, необходимо залудить. Для использования данного усилителя в качестве сабвуферного, перед ним необходимо установить фильтр низких частот. По этому поводу можете просмотреть следующие статьи нашего сайта: НЧ – фильтр на LM324N для усилителя сабвуфера. Делаем сабвуфер 70Вт в автомобиль своими руками. Обзор программ для расчета сабвуферов. Ссылка на даташит TDA1562Q доступна для скачивания.
