24-08-2014, 06:00

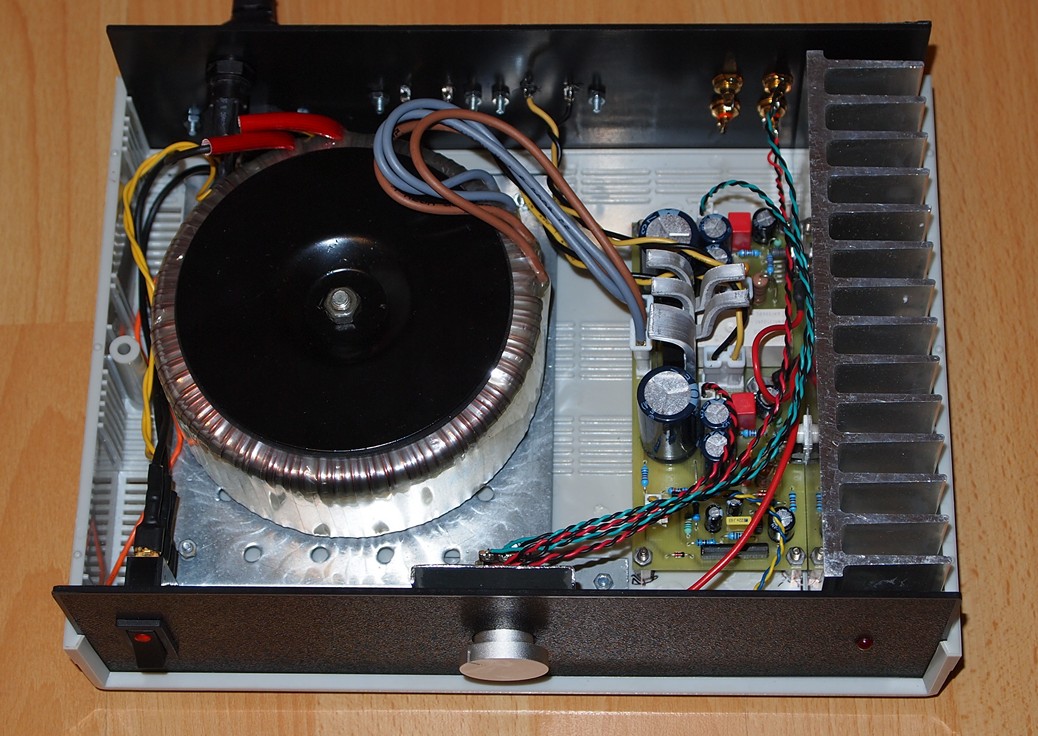

В предыдущей статье мы рассмотрели принципиальную схему одноканального усилителя на TDA2050, ну а в этой приведем пример стереофонического варианта с узлом защиты акустических систем. Реализована защита на микросхеме UPS1237I, на выходе которой установлено реле марки G2R-2 , имеющего довольно мощные контакты, способные коммутировать ток до 5 ампер . Обмотка этого реле рассчитана на напряжение 24 вольта. Светодиод LED3 стоит как индикатор срабатывания узла защиты, Power LED – индикатор включения питания. Принципиальная схема стерео- усилителя на TDA2050 с защитой АС: Как уже говорилось в предыдущей статье, вместо микросхемы TDA2050 можно поставить LM1875, и в зависимости от того, на какой микросхеме делаете усилитель вы, внесите изменения некоторых номиналов элементов схемы согласно табличке, расположенной в верхнем правом углу принципиальной схемы. С каналами автор этого варианта заморачиваться не стал, поэтому включение микросхем усилителя типовое, без каких либо изменений. Печатная плата на оба канала и узел защиты одна, и выглядит следующим образом: Внешний вид собранной платы с установленными микросхемами на радиатор: В качестве изоляционных материалов для крепления микросхем к радиатору использовалась слюда, термопаста КПТ-8, и изолирующие втулки под болты. Как видите по снимкам, диодная сборка тоже закреплена на небольшой по площади радиатор. В блоке питания применен тороидальный трансформатор с двумя симметричными обмотками по 17 вольт каждая. 2.07.2017. До сегодняшнего дня у нас не было в архиве для скачивания материалов по данному усилителю печатной платы LAY формата, и мы решили это исправить. Лейка нарисована согласно вышеприведенных исходных изображений, выглядит так: Размер архива для скачивания материалов по данному проекту - 0,8 Mb.
