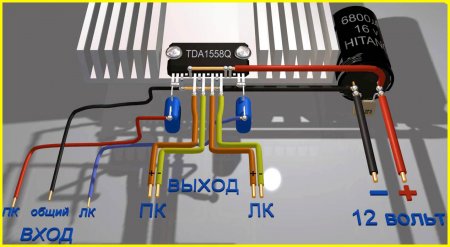

Собираем стереофонический УНЧ класса “В” на TDA 1558Q.  В этой статье мы хотим поделиться с вами принципиальной схемой простейшего стереофонического усилителя, реализованного всего на одной микросхеме, и содержащего минимум дополнительных элементов. Мощность каждого из каналов составляет 22 ватта. Питание усилителя осуществляется от источника питания напряжением 14 вольт, что позволяет применять данную схему в автомобильной звуковой аппаратуре без дополнительной схемы блока питания, в качестве усилителя для компьютерных колонок, при переделках магнитол, и так далее. На рисунке наглядно показано подключение элементов схемы и распайка проводов усилителя:  Принципиальная схема усилителя на TDA1558Q выглядит следующим образом:  Еще вариант схемы на 2 канала:  Для такой микросхемы как TDA1558Q, 22 ватта на канал является солидной мощностью, поэтому при работе она выделяет достаточное количество тепла, что обуславливает необходимость установки ее на радиатор. Остальная сборка может быть произведена методом навесного монтажа, не изготавливая для микросхемы и других элементов специальную печатную плату. Или можно изготовить печатку, согласно следующего снимка:  По сути, вышеуказанная схема является мостовой, потому как в одном корпусе микросхемы TDA1558Q содержатся 4 канала усиления, поэтому в этом варианте ножки 1 и 2, а так же 16 и 17 соединены попарно, и на них подаются входные сигналы левого и правого канала через емкости С1 и С2 соответственно. Но если вам все-таки необходимо получить отдельные выходы на 4 колонки, тогда можно воспользоваться следующей схемой, правда мощность при этом будет по 11 ватт на канал:  При размыкании контактов переключателя SW1 микросхема переводится в режим ST-BY. Емкость электролита по питанию можно увеличить до 4700…6800 мкф, меньше будут чувствоваться просадки напряжения при пиках мощности. Еще одна схема усилителя на 2 канала по 22 ватта, немного доработанная:  Как видите, емкость С7 здесь увеличена до 4700 мкф, и добавлена цепочка С5, R5, из за которой напряжение на 14 ноге увеличивается плавно, что позволяет избавиться от щелчков при включении усилителя. Так же изменения коснулись входных цепей. С учетом этих изменений плата LAY6 имеет следующий вид:  При необходимости питания усилителя от внешнего источника, блок питания можно собрать таким образом:  Для блока питания понадобится понижающий трансформатор ватт на 50, с напряжением вторичной обмотки 10…12 вольт, диодная сборка или мост из 4-х отдельных диодов на ток 3…5 ампер, и пара конденсаторов (керамический 0,1 мкф, и электролит 4700мкф 35 вольт).
