11-08-2014, 13:59

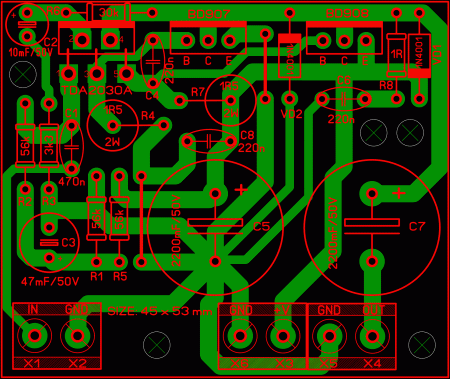

Усилитель 44 Вт на TDA2030A+BD907/908.  В этой статье мы рассмотрим вопрос, как увеличить выходную мощность усилителя, собранного на микросхеме TDA2030A класса АВ. Она выдает порядка 18 ватт при стандартном включении, но если к ней добавить выходной каскад на транзисторах, мощность можно увеличить до 44-х ватт. Давайте рассмотрим принципиальную схему, она изображена ниже:  Как видно из схемы, микросхема TDA2030А установлена как драйвер мощных транзисторов выходного каскада. Эти транзисторы разной проводимости, в качестве которых можно применить пару BD908 + BD907, пару BD912 + BD911, TIP106 + TIP102, или, например, BDX54C + BDX53C (VT1 + VT2 соответственно). Усилитель работоспособен в диапазоне питающего напряжения от 12 до 44 вольт, типовым напряжением питания считается 36 вольт. Чтобы получить на выходе 44 ватта на нагрузке 4 Ома, Uпит должно быть 39 вольт. Ток покоя 50 мА. Технические характеристики усилителя указаны в таблице ниже:  Элементы на печатной плате набора Master Kit NM2038 (A2038) располагаются следующим образом:  Печатная плата изготовлена из одностороннего фольгированного текстолита размером 56 х 46мм, конфигурация дорожек следующая:  Так выглядит плата в сборе, собранная из набора Master Kit NM2038 (A2038):  Элементы, которые вам потребуются для сборки данного усилителя, указаны в таблице:  Выходные транзисторы и микросхема устанавливаются на общий радиатор, при этом обеспечивается полная гальваническая развязка этих элементов. Для этих целей используется слюда или специальные прокладки, теплопроводящая паста (например, КПТ-8), а так же специальные изолирующие втулки или шайбы для болтовых креплений. Площадь охлаждающей поверхности радиатора должна быть порядка 500…600 см2 . Скачать даташит на микросхему TDA2030А вы можете по ссылке ниже: По просьбе нашего читателя Вадима мы сделали печатную плату усилителя в формате LAY6, она выглядит следующим образом:  Фото-вид и вид расположения элементов на плате:  Архив для скачивания материалов по данной статье обновлен, в нем вы найдете принципиальную схему усилителя, печатную плату в LAY6 формате и остальные данные. Размер файла - 0,37 Mb.
