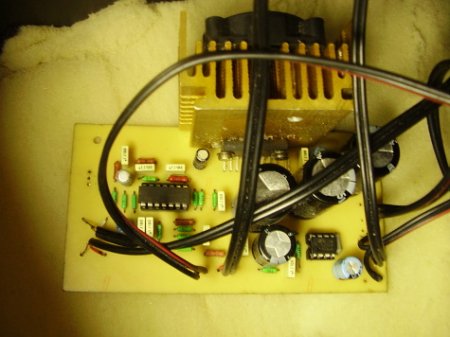

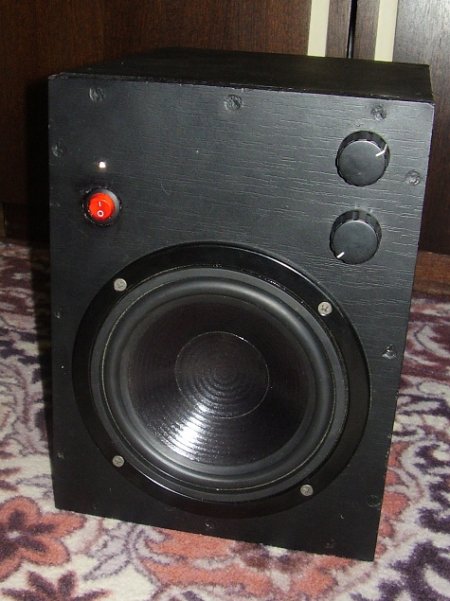

Сабвуфер 70Вт в авто своими руками.  В данной конструкции была использована динамическая головка ARN-188 мощностью 60 Ватт 4 Ома с полосой 40-4000 Гц:  Ниже на изображении показана схема фильтра, и усилителя мощности на TDA1562Q.  Низкочастотный фильтр собран на микросхемах TL074P и TL071P. Частота среза 100Гц. Регулировка частоты среза регулируется сдвоенным переменным резистором Р2. Усилитель способен развивать мощность до 70 Ватт при работе на 4-омную нагрузку, диапазон напряжения питания от 8 до 18 вольт, номинальным считается 14,4 вольта. Коэффициент нелинейных искажений при выходной мощности 1 Вт – 0,03%, при выходной мощности 20 Вт – 0,06%. Микросхема TDA1562Q имеет встроенную защиту от замыканий выходных проводов между собой, а так же их замыканий как на плюс, так и на минус источника питания. При снижении Uпит. до 7 вольт микросхема автоматом переключается в режим MUTE, а при достижении Uпит. 9 вольт автоматически вернется в режим ON. Далее приведен внешний вид печатной платы усилителя: вид со стороны элементов, и вид со стороны проводников соответственно.   Перечень используемых элементов:  Внешний вид собранной платы.  Для дополнительного охлаждения радиатора микросхемы усилителя мощности, к нему был прикреплен вентилятор (от компьютера) на напряжение 12 вольт. На скорую руку из МДФ толщиной 16мм был изготовлен корпус сабвуфера, объем которого составил 15 литров.   30.06.2017 Сегодня мы добавили к статье материал для скачивания в котором вы найдете печатную плату усилителя для сабвуфера в формате LAY6. Ее вид показан на следующих двух изображениях:   Размер файла-архива - 0,5 Mb.
