26-07-2014, 17:55

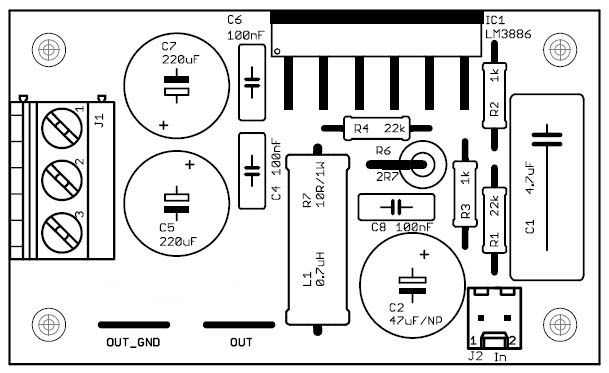

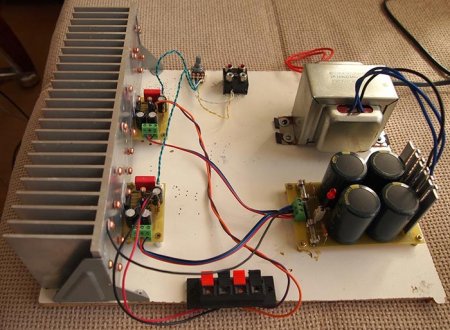

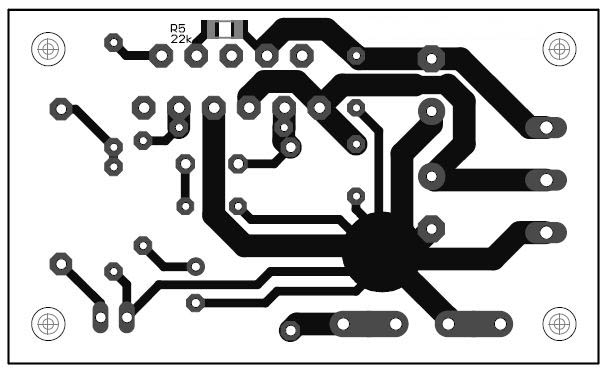

Собираем УНЧ 50Вт на LM3886.  В этой статье мы с вами рассмотрим схему усилителя звуковой частоты, реализованную на микросхеме LM3886. Несмотря на свою простоту, данный УНЧ обладает хорошими техническими характеристиками и обладает довольно-таки не плохим звучанием. За основу была взята схема стандартного включения, указанная в даташите на эту микросхему, с последующим внесением незначительных изменений. И так, рассмотрим принципиальную схему одного канала усилителя, изображенную на рисунке ниже:  Согласно даташита данная микросхема способна отдать в нагрузку 4 Ома мощность до 68 Ватт при напряжении питания 2х28 вольт, 38 Ватт на 8-омную нагрузку при Uпит 2х28 вольт, и 50 Ватт на 8-омную нагрузку при Uпит = 2х35 вольт. Собственно, все технические характеристики вы сможете найти в файле даташита, ссылка на скачивание которого находится в самом конце статьи. По поводу выходной катушки, она намотана проводом ПЭВ-2 диаметром 0,4…0,5 мм непосредственно на корпус одноваттного резистора 10 Ом (R7, согласно вышеуказанной схемы), количество витков - 15. После намотки провода катушку можно облагородить, применив термоусадочную трубку. Вместо полярного электролитического конденсатора С2 можно поставить неполярный. Внешний вид собранной платы усилителя изображен на следующем фото:  Для крепления микросхемы к радиатору использована паста КПТ, слюда, и изолирующие пластмассовые втулки (смотрите следующее фото):  На следующем фото вы видите внешний вид платы со стороны проводников:  Работа плат усилителя проверялась на испытательном стенде:  В испытательном стенде применен понижающий трансформатор мощностью 105 Ватт, напряжение вторичной обмотки 2 х 24 вольта, но реально нужно ставить трансформатор более мощный, Ватт на 180…200. В качестве блока питания использована самая простая схема, импортная диодная сборка, установленная на небольшой радиатор, четыре конденсатора по 10000 микрофорад каждый на рабочее напряжение 50 вольт, предохранители по плюсу и минусу выходного напряжения.  Во время испытания усилителя выявились следующие нюансы: • При отключенном кабеле входного сигнала в динамиках прослушивается еле слышный фон в виде гудения, при подключении на вход кабеля от источника сигнала этот небольшой фон пропадает. • Если микросхемы LM3886 изолированы от радиатора с помощью пасты КПТ, слюды, и изолирующих втулок, заземление радиатора ведет к устранению фона при отключенном кабеле входного сигнала. Далее на картинках показан вид печатной платы усилителя со стороны элементов и со стороны проводников:   17.12.2017. По просьбе читателей нарисовал печатную плату вышеуказанного проекта. Лейка выполнена для одностороннего фольгированного стеклотекстолита, размер 35 х 58 mm. Разница заключается в примененных разъемах для подвода питания и выхода усилителя, а так же устранил SMD резистор на 22k, идущий с 8-й ноги микросхемы. И еще один нюанс, по питанию в схеме стоят конденсаторы 220 mF, в шаблоне нарисовал для 1000 mF. Если будете запитывать усилитель напряжением больше 24-0-24V, ставите конденсаторы на 35...50V. Лейка выглядит следующим образом:   Размер файла-архива для скачивания материалов по усилителю на LM3886 - 0,65 Mb. Если кого интересуют другие принципиальные схемы УНЧ на LM3886, делимся с вами еще двумя вариантами:
