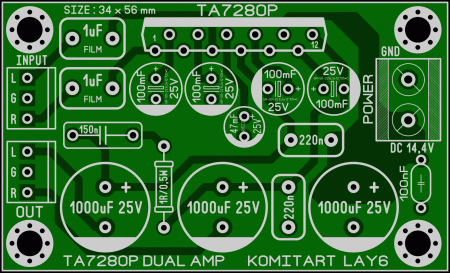

TA7280P DUAL Amplifier.  Приветствую, друзья. Эта статья начнет ряд проектов усилителей, построенных на микросхемах TOSHIBA TA7280P и TA7281P. По сути они абсолютно одинаковые по параметрам, выпускаются в одинаковых корпусах, разница заключается в том, что выводы у них располагаются зеркально, поэтому они не взаимозаменяемы. Сегодня мы рассматриваем двухканальный вариант включения TA7280P. Немного сведений из DATASHEET: TA7280P, TA7281P - это двойной усилитель мощности звука для потребительских приложений. Он рассчитан на высокую мощность, низкие искажения и низкий уровень шума. Он также содержит различные виды защитных средств, это защита от перегрева, защита от перенапряжения, короткое замыкание выхода на шину питания, короткое замыкание выхода на GND, и защита от короткого на клеммах OUT-OUT. Данные микросхемы применяются для усилителей мощности автомобильных аудио систем с высокой производительностью. Доступны различные конфигурации выводов: обычная (TA7280P) и обратная (TA7281P) для упрощения компоновки печатных плат при использовании в режиме BTL−стерео. Для тех кто не в курсе, BTL - это включение двух каналов усилителей в режим моста. Диапазон рабочего напряжения питания: VCC (opr) = 9...18V. Мощность: - 5.8W Dual Audio Power Amplifier. - 22W BTL Audio Power Amplifier. На TA7280P и TA7281P datasheet один, и вы найдете его в любом архиве статей по этим микросхемам, поэтому все характеристики переписывать нет смысла. Ниже приведена принципиальная схема для двухканальной версии усилителя на TA7280P.  Размер печатной платы составил 34 x 56 mm, внешний вид лейки такой:  Список элементов для двухканальной версии усилителя: - Микросхема TA7280P - 1 шт. - Резистор - 1R/0,5W - 1 шт. - Конденсатор 1uF пленка - 2 шт. - Конденсатор 100uF/25V электролит - 4 шт. - Конденсатор 47uF/25V электролит - 1 шт. - Конденсатор 1000uF/25V электролит - 3 шт. - Конденсатор 150nF/50V (7,5 mm) - 1 шт. - Конденсатор 100nF/50V (5 mm) - 1 шт. - Разъем 3 Pin 2,54 mm - 2 шт. - Клеммник 2 Pin 5 mm под монтаж на плату - 1 шт. Удачного повторения. Размер архива - 1,6 Mb.
