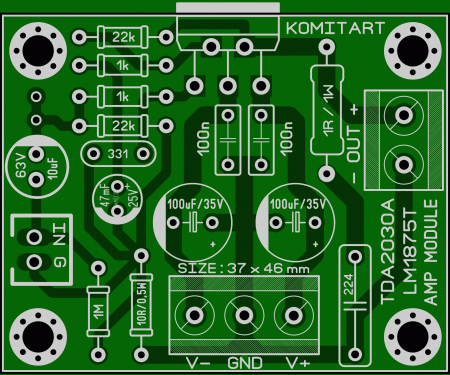

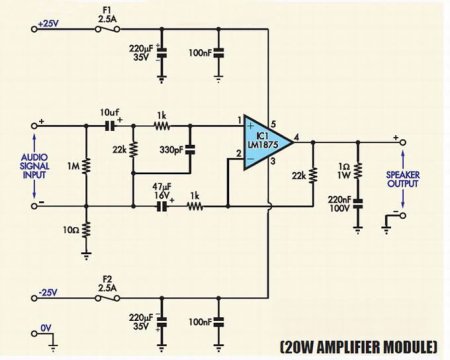

LM1875 or TDA2030 MONO AMPLIFIER MODULE.  Приветствую, друзья. Сегодня у нас на рассмотрении очередной конструктор с Алиэкспресс, это модуль усилителя с выходной мощностью 20 Ватт, на плату можно устанавливать LM1875 или TDA2030. На одной плате расположен один канал, поэтому для стерео варианта нужно будет собрать две такие платы. Конструктор выглядит так:  Ознакомиться с лотом Алиэкспресс можно перейдя по ссылке ниже: В описании лота были заявлены следующие технические характеристики: Выходная мощность: типовая 20 Вт (макс. 30 Вт) Сопротивление динамика: 4 Ω - 8 Ω Общее гармоническое искажение: < 0.04% Отношение сигнал-шум: 105dB Частотная характеристика: 14 Гц-100 кГц Напряжение источника питания: рекомендуется ± 25 В (максимальное напряжение уточняйте в datasheet на ту микросхему, которую будете устанавливать) Для получения питания ± 25 Вольт потребуется трансформатор со вторичной обмоткой на 18 Вольт переменного напряжения, то есть 18-0-18V AC. Принципиальная схема усилителя приведена на рисунке ниже:  Плата модуля усилителя односторонняя, размер 37 x 46 mm. Это не совсем точная копия платы с Алиэкспресс, что то передвинуто, но сама концепция разводки осталась практически без изменений. Внешний вид платы в формате LAY6 такой:  Список элементов (для одного канала): - LM1875 или TDA2030 - 1 шт. - Резистор 1M / 0,25W - 1 шт. - Резистор 1k / 0,25W - 2 шт. - Резистор 22k / 0,25W - 2 шт. - Резистор 10R / 0,5W - 1 шт. - Резистор 1R / 1W - 1 шт. - Конденсатор 10uF/25...63V - 1 шт. - Конденсатор 47uF/25...63V - 1 шт. - Конденсатор 100uF...220uF/35V - 2 шт. - Конденсатор 100nF/50V - 2 шт. - Конденсатор 220nF (224) - 1 шт. - Конденсатор 330pF (331) - 1 шт. - Клеммник 3 Pin 5 mm (питание) под монтаж на плату - 1 шт. - Клеммник 2 Pin 5 mm (выход) под монтаж на плату - 1 шт. - Разъём 2 Pin 2,54 mm (вход) - 1 шт. Удачного повторения. Размер архива - 1,1 Mb.
