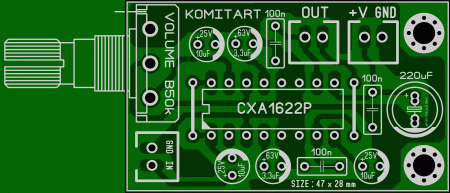

Приветствую, друзья. В предыдущей статье я привел вам материал для сборки усилителя на микросхеме CXA1622M в корпусе SOP-16, перейти в эту статью можно по ссылке ниже: В этой статье рассмотрена та же микросхема, только в корпусе DIP-16, а плата будет нарисована для мостового включения. Напомню принципиальные схемы: И схема для мостового включения: Лейка содержит две вкладки, на одной нарисована плата усилителя вместе с потенциометром регулятора громкости, на второй плате для подключения регулятора предусмотрен разъем 3 Pin 2,54 mm. Размер печатной платы в обоих случаях одинаковый и составляет 47 x 28 mm. Внешний вид платы LAY6 формата такой: Вы знаете, пока отвлекся от написания статьи подумал, а не нарисовать ли мне тут же плату и для стерео-варианта усилителя... В общем добавил я в файл LAY6 ещё одну вкладку, и лейка усилителя на микросхеме CXA1622P в корпусе DIP-16 с переменным резистором регулировки громкости на борту стала выглядеть так: Не смотря на то, что пришлось добавить три электролитические емкости и заменить разъемы входа и выхода 2 Pin на 3 Pin 2,54 mm, размер платы стерео-варианта увеличился в длину всего на 3 mm. Для стерео-варианта я и составлю список элементов: - CXA1622P в корпусе DIP-16 - 1 in/ - Переменный резистор B50k линейный - 1 шт. - Конденсатор 10uF/25V - 4 шт. - Конденсатор 220uF/6,3V - 3 шт. - Конденсатор 3,3uF/25V - 2 шт. - Конденсатор 100nF - 4 шт. - Разъем 3 Pin 2,54 mm - 2 шт. - Разъем 2 Pin 2,54 mm - 1 шт. В архиве есть Datasheet CXA1622M/P, смотрите параметры и недостающую в статье информацию. Удачного повторения. Размер архива - 0,9 Mb.
