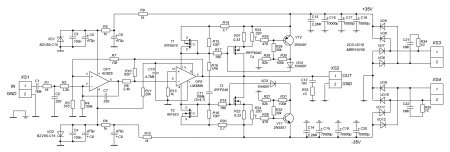

Приветствую, друзья. Мой друг Влад из Энгельса сподвиг меня на создание печатной платы усилителя Брагина под названием YES. Принципиальная схема взята с ветки форума VEGALAB, в ней автор представляет проект данного усилителя, ссылку на эту ветку я приведу в текстовом файле, который будет находиться в архиве к этой статье. Ниже приведена принципиальная схема усилителя: Перед отрисовкой платы Влад озвучил несколько пожеланий, это чтобы плата была односторонняя, расположение выходных транзисторов рядное, чтобы микросхема LM3886 находилась на одном радиаторе с выходниками, а так же не размещать на плате узел защиты от КЗ и блок питания. Учтя все эти пожелания была нарисована плата, вид LAY6 формата показан на следующем изображении: Писать что-то от себя по данному усилителю я не буду, если у вас появились какие то вопросы - не поленитесь прочесть страницы форума, на многие из них уже ответы написаны. Из того что написал Влад в сообщении: Если требуется , то подстроечниками на Ом 330-470 подпаянными на место R15 и R18, устанавливаете ток покоя каждого плеча около 100 мА , контролируя его по падению напряжения на R21 и R22. С сигналом 1кГц и без нагрузки - на выходе хорошая синусоида. Смотрим осциллом меандр 1 кГц ( 10 кГц ) без нагрузки. Если есть "звон" на полках или слишком большие выбросы на фронтах, то на место R10 впаиваете подстроечник 47 кОм ( последовательно ему еще 47 кОм ) и им делаете меандр на выходе оптимальной формы и с необходимой устойчивостью усилителя. Все проделаете затем и на 10 кГц без и с нагрузкой . Скорость нарастания должна получиться около 20 В/мкС. Окончательную доводку делают изменением в небольших пределах токов покоя плеч подстройкой R15 и R18 по оптимальному спектру и Кни. Номинал конденсатора С12 0,1uF (100n), в схеме опечатка. Постоянка у меня в одном канале 1mV и 6mV во втором. Звук напрямую зависит от опера, у меня ОРА134 стоят. Лучше всего LT1122, но цена у них заоблачная и их нет в наличии. Ёмкость C11 10uF составлена из двух конденсаторов 4,7uF, второй расположен снизу платы. В общем плата рабочая, звучание достойное. Фото собранных плат: Список элементов схемы усилителя YES (без защиты и блока питания): - OP1 - AD825 - 1 шт. - OP2 - LM3886 - 1 шт. - T1 - IRF9510 - 1 шт. - T2 - IRF510 - 1 шт. - T3 - IRFP240 - 1 шт. - T4 - IRFP9240 - 1 шт. - R1, R5, R6, R13 - 1k/0,25W - 4 шт. - R2 - 1k2/0,25W - 1 шт. - R3 - 510R/0,25W - 1 шт. - R4 - 100k/0,25W - 1 шт. - R7 - 10k/0,25W - 1 шт. - R8 - 2k4/0,25W - 1 шт. - R9,12 - 1k/2W - 2 шт. - R10 - 62k*/0,25W - 1 шт. - R11 - 20k/0,25W - 1 шт. - R14, R20 - 2R7/2W - 2 шт. - R15, R18 - 100R*/0,5W - 2 шт. - R16 - 1R6/2W - 1 шт. - R17, R19 - 180R/0,5W - 2 шт. - R21, R22 - 0R47/5W - 2 шт. - R33 - 10R/2W - 1 шт. - С1 - 1uF NP - 1 шт. - C2, C7 - 330pF - 2 шт. - C3, C4 - 100n - 2 шт. - C5, C6, C8, C9 - 470uF/35V - 4 шт. - C10 - 4,7uF/25V - 1 шт. - С11 - 10uF NP - 1 шт. или 4,7uF NP - 2 шт. Удачного повторения. Размер архива - 2,9 Mb.
