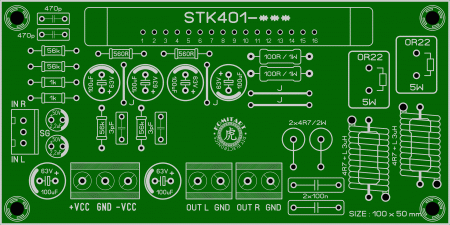

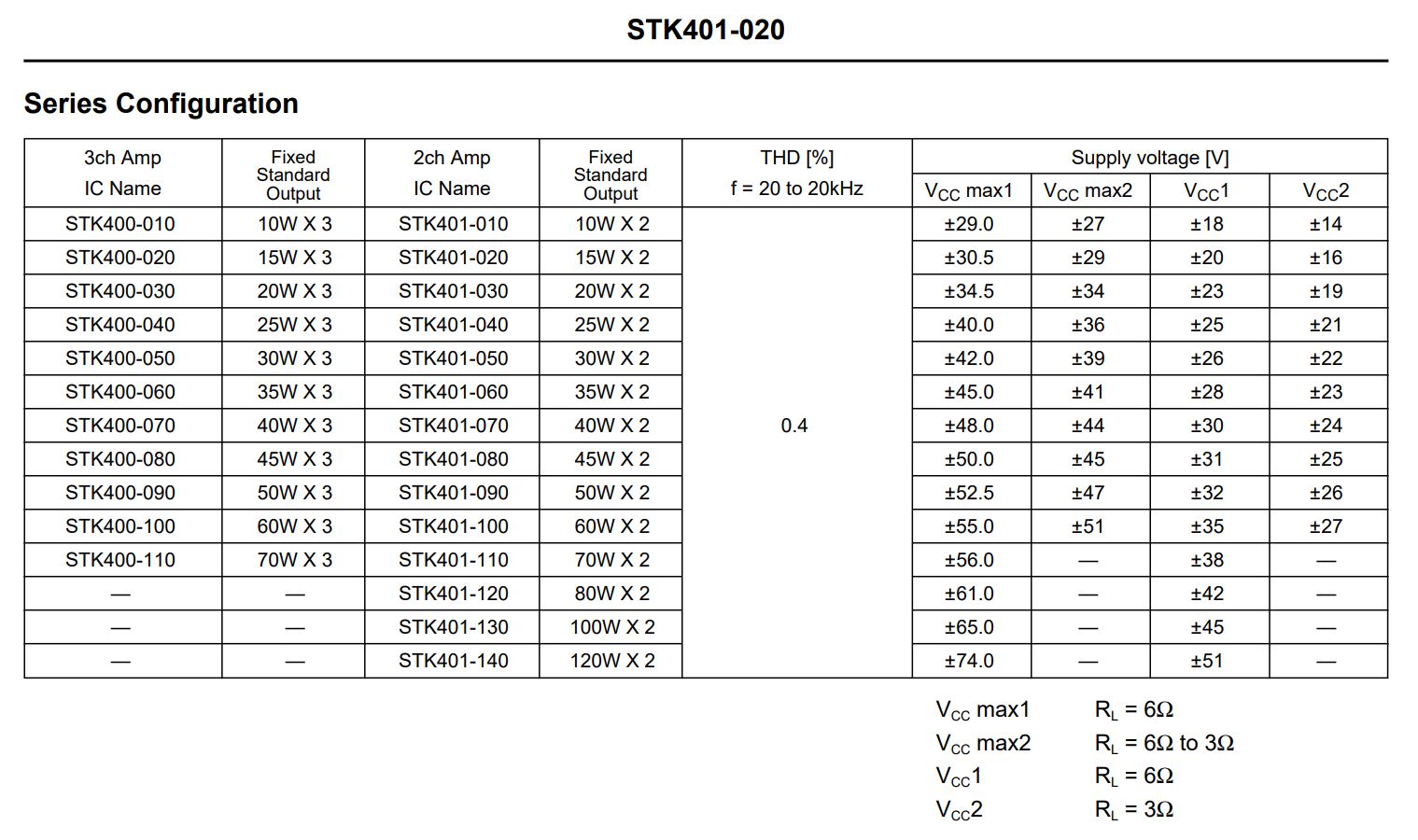

STK401-XXX amplifier ver1.  Приветствую, друзья. В декабре прошлого года у нас вышло несколько статей по усилителям на микросхемах STK, но был ещё один недоделанный проект, и сегодня он будет закончен. А речь пойдет о STK401-XXX, XXX потому что на данной печатной плате можно собрать практически любой двухканальный УНЧ из линейки STK401. Ниже приведена принципиальная схема и таблица из datasheet, в ней смотрите выходную мощность, величину питающего напряжения и сопротивление нагрузки, нумерацию элементов в схеме проставил свою:   Плату делал в одностороннем варианте, по длинной стороне вписал в размер 100 mm, по высоте в 50 mm. Все земли сводятся на клемму GND разъёма (клеммника) подключения питания. Компоновка элементов на плате такая:  Список элементов: - IC1 - STK401-XXX - 1 шт. - C1, C2 - 2,2uF/50V электролит - 2 шт. - C3, C4 - 470pF/50V - 2 шт. - C5, C6, C7, C8, C11, C12 - 100uF/63V электролит - 6 шт. - C9, C10 - 3pF/50V - 2 шт. - C13, C14 - 100nF/100V - 2 шт. - R1, R2 - 1k/0,25W - 2 шт. - R3, R4, R9, R10 - 56k/0,25W - 4 шт. - R5, R6 - 560R/0,25W - 2 шт. - R7, R8 - 100R/1W - 2 шт. - R11, R12 - 0R22/5W - 2 шт. - R13, R14, R15, R16 - 4R7/2W - 4 шт. - Клеммник 3 Pin 2,54 mm (INPUT) - 1 шт. - Клеммник 3 Pin 5 mm (питание) - 1 шт. - Клеммник 2 Pin 5 mm (выход) - 2 шт. - Катушки мотаются на резисторы 2W 14...18 витков, диаметр провода 1 mm. Можно сначала намотать на оправку, а потом внутрь вставить резистор. Удачной сборки. Размер архива - 1,4 Mb.
