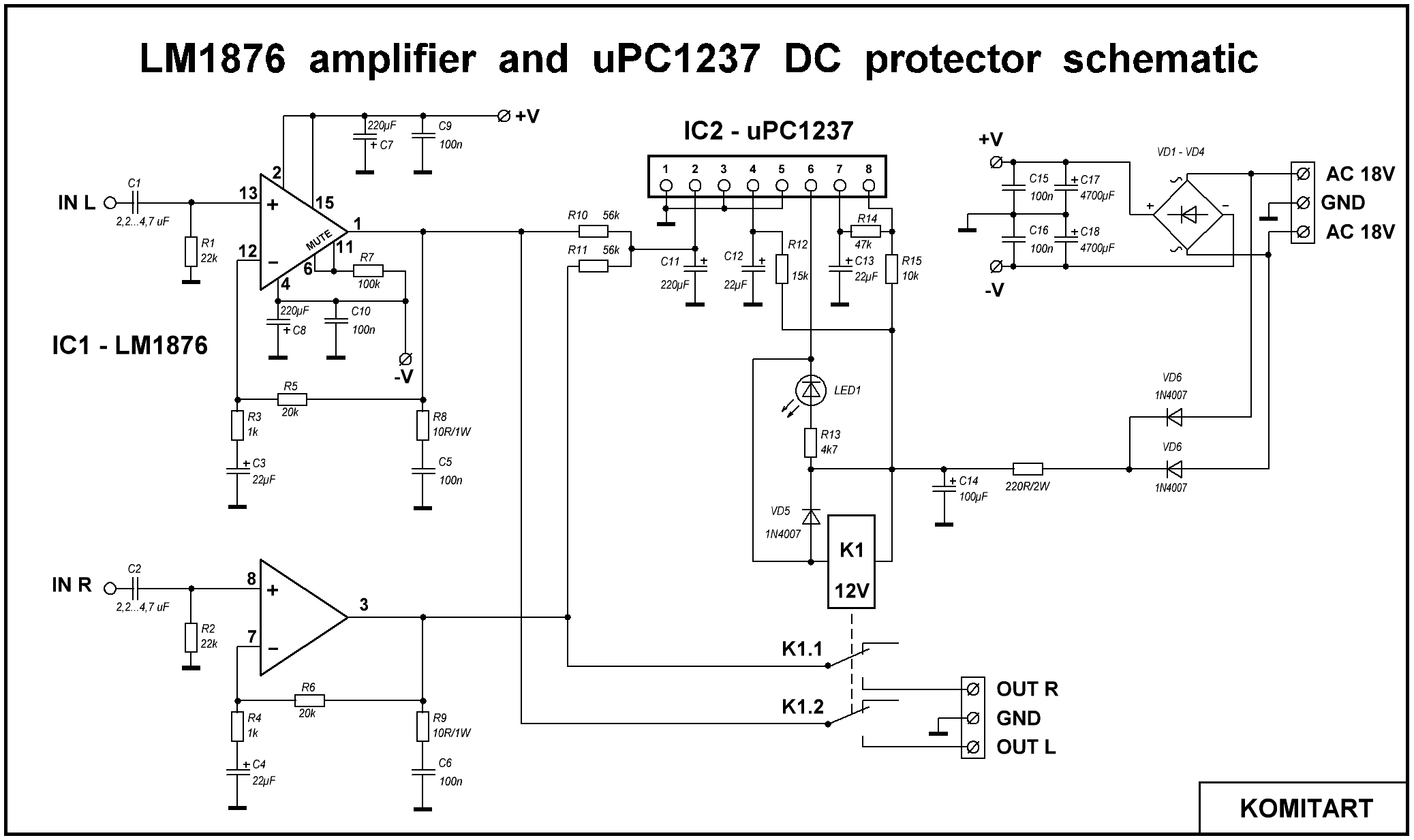

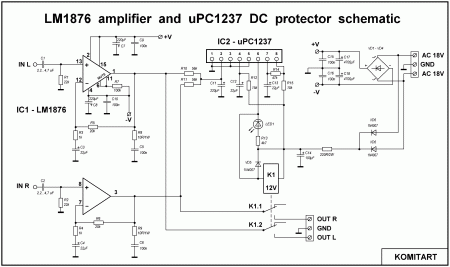

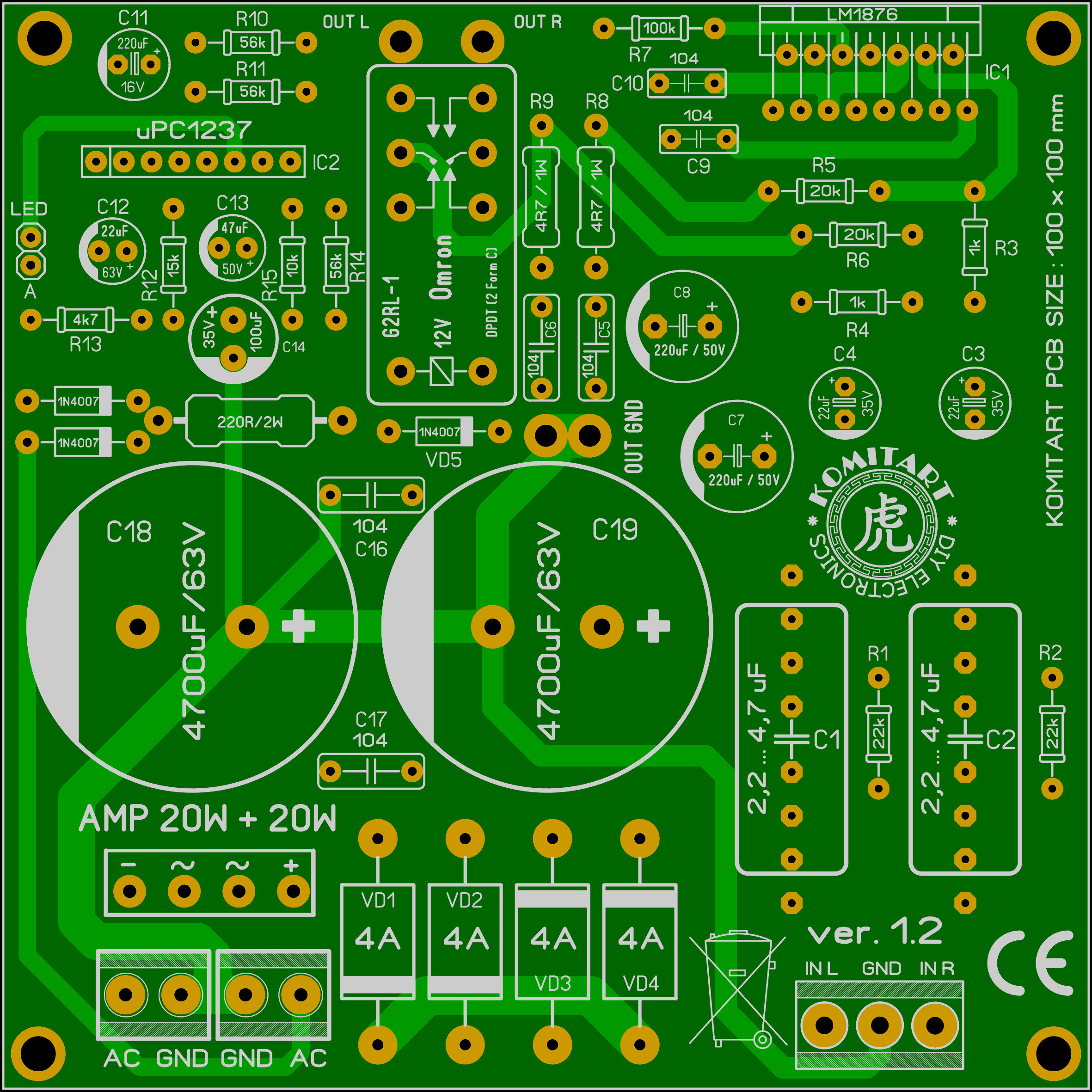

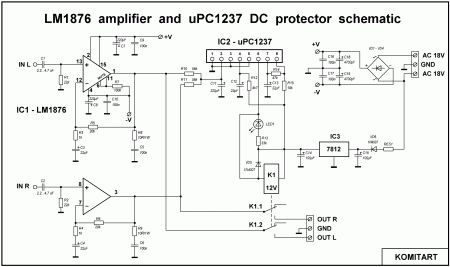

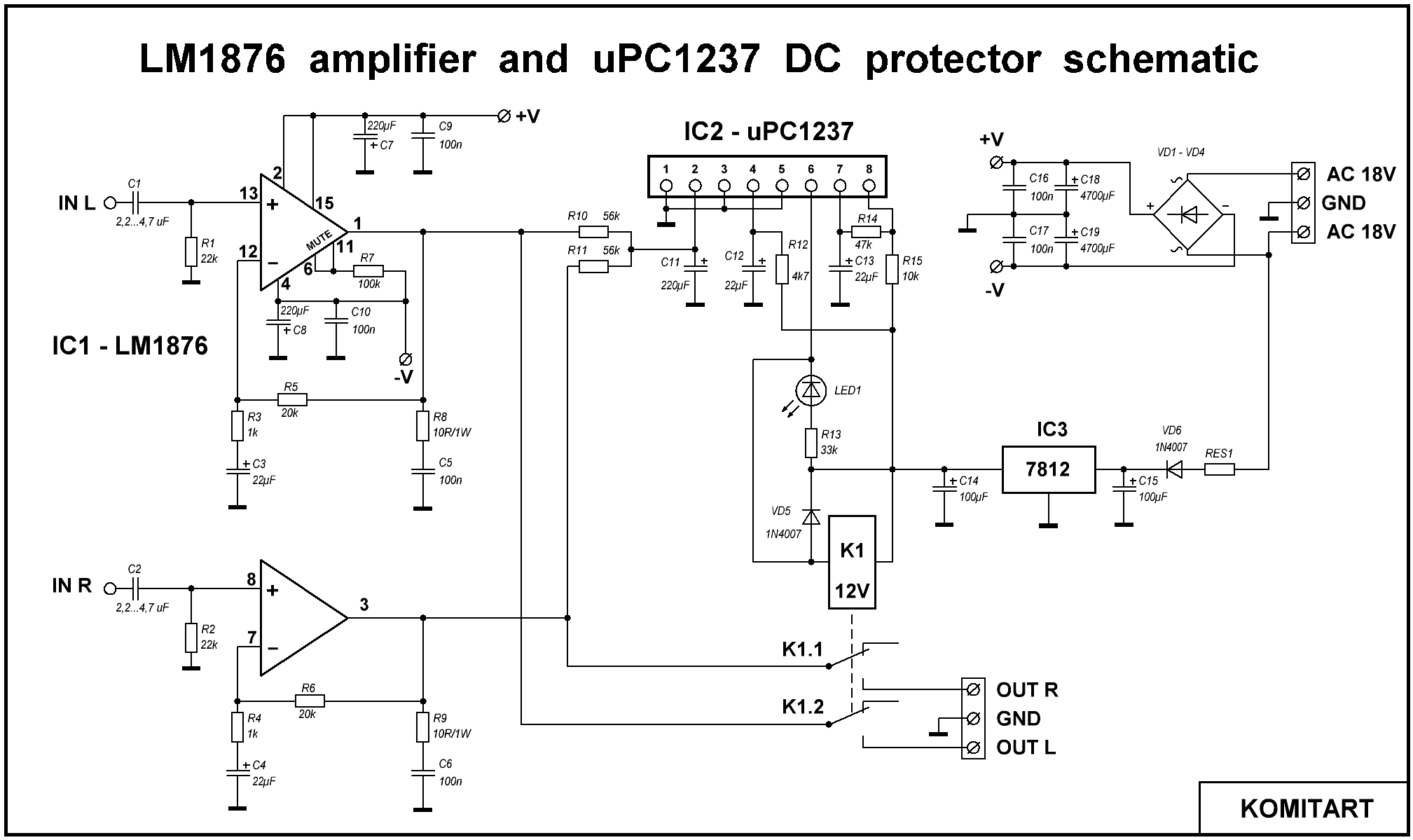

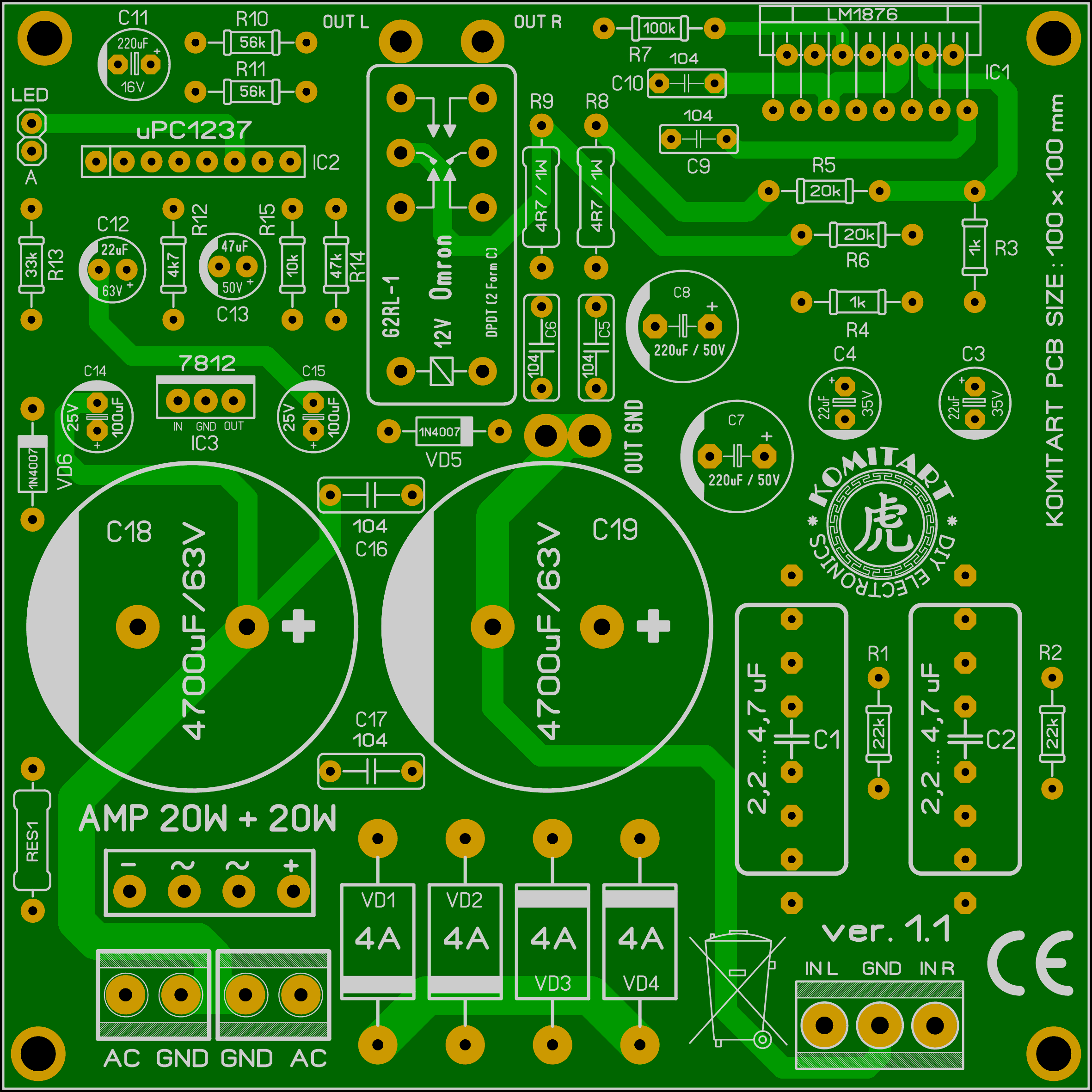

LM1876 amplifier and uPC1237 DC protector V1.1  Приветствую, друзья. Плата этого усилителя уже была нарисована давненько, всё не доходили руки сделать полноценную статью чтобы оформить её на сайте, сегодня я это дело поправил, и так поехали. Ноги у этого проекта растут с Алиэкспресс, причем торгует этой платой всего один продавец, цена на текущий момент 844 рубля за штуку, на мой взгляд это дороговато, в общем, плата LAY6 формата уже нарисована, теперь снимаем принципиальную схему для понимания того что на плате собрано, так будет проще изготовить плату самостоятельно. И так, принципиальная схема выглядит так:  На одной плате кроме усилителя ещё реализована защита акустики на микросхеме uPC1237, схема усилителя и защиты особенностей не имеют, всё стандартно. Что я изменил в схеме: - Номинал резисторов R3, R4 (изначально 1k2) заменён на стандартный как в DATASHEET - 1k. - Номинал резисторов обратной связи R5, R6 (изначально 15k) заменён на стандартный как в DATASHEET - 20k. - Номинал резисторов R8, R9 (изначально 10R) заменён на стандартный как в DATASHEET - 4R7. - Номинал конденсаторов C3, C4 (изначально 10uF) заменён на стандартный как в DATASHEET - 22uF. Печатная плата в этом проекте двухсторонняя, размер 100 x 100mm, внешний вид в формате LAY6 такой:  Нумерацию элементов при отрисовке принципиальной схемы я проставил свою, она может не соответствовать той, которая проставлена на оригинальной плате, и так, Список элементов согласно вышеприведенной схемы: - IC1 - LM1876 - 1 шт. - IC2 - uPC1237 - 1 шт. - IC3 - LM7812 - 1 шт. - VD1-VD4 - 4A10 - 4 шт. или диодная сборка типа KBL410 - 1 шт. - VD5 - 1N4007 - 1 шт. - R1, R2 - 22k / 0,25W - 2 шт. - R3, R4 - 1k / 0,25W - 2 шт. - R5, R6 - 20k / 0,25W - 2 шт. (если у вас нет резисторов 20k - ставьте 22k, либо 2 резистора по 10k последовательно) - R7 - 100k / 0,25W - 1 шт. - R8, R9 - 4R7 / 1W - 2 шт. - R10, R11 - 56k / 0,25W - 2 шт. - R12 - 4k7 / 0,25W - 1 шт. - R13 - 33k / 0,25W - 1 шт. - R14 - 47k / 0,25W - 1 шт. - R15 - 10k / 0,25W - 1 шт. - RES1 - резистор 150R / 1...2W - 1 шт. - C1, C2 - 2,2...4,7uF NP - 2 шт. - C3, C4, C12, C13 - 22uF / 35V электролит - 4 шт. - C5, C6, C9, C10, C16, C17 - 100n / 100V - 6 шт. - C7, C8, C11 - 220uF / 50V электролит - 2 шт. - C14 - 100uF / 25V электролит - 1 шт. - C15 - 100uF / 35V электролит - 1 шт. - C18, C19 - 4700uF / 35V электролит - 2 шт. - Реле типа OMRON G2RL-1 12VDC - 1 шт. - Клеммник 3 Pin 5 mm - 1 шт. - Клеммник 2 Pin 5 mm - 2 шт. Что меня смущает в этой плате - не пойму зачем тут установлен стабилизатор LM7812, и резистор RES1. При питании 18 Вольт переменного напряжения на вход стабилизатора поступит один полупериод от этой переменки (через диод VD6), и получится что входное напряжение на стабилизатор будет меньше чем напряжение стабилизации этого стабилизатора. Мне кажется тут вполне будет достаточно оставить только этот диод VD6, а вместо LM7812 и резистора RES1 поставить перемычки. Перерисовал схему питания uPC1237 так, как это организовано в большинстве случаев:  Плата LAY6 после переделки :  Удачного повторения. Размер архива - 2,4 Mb.
