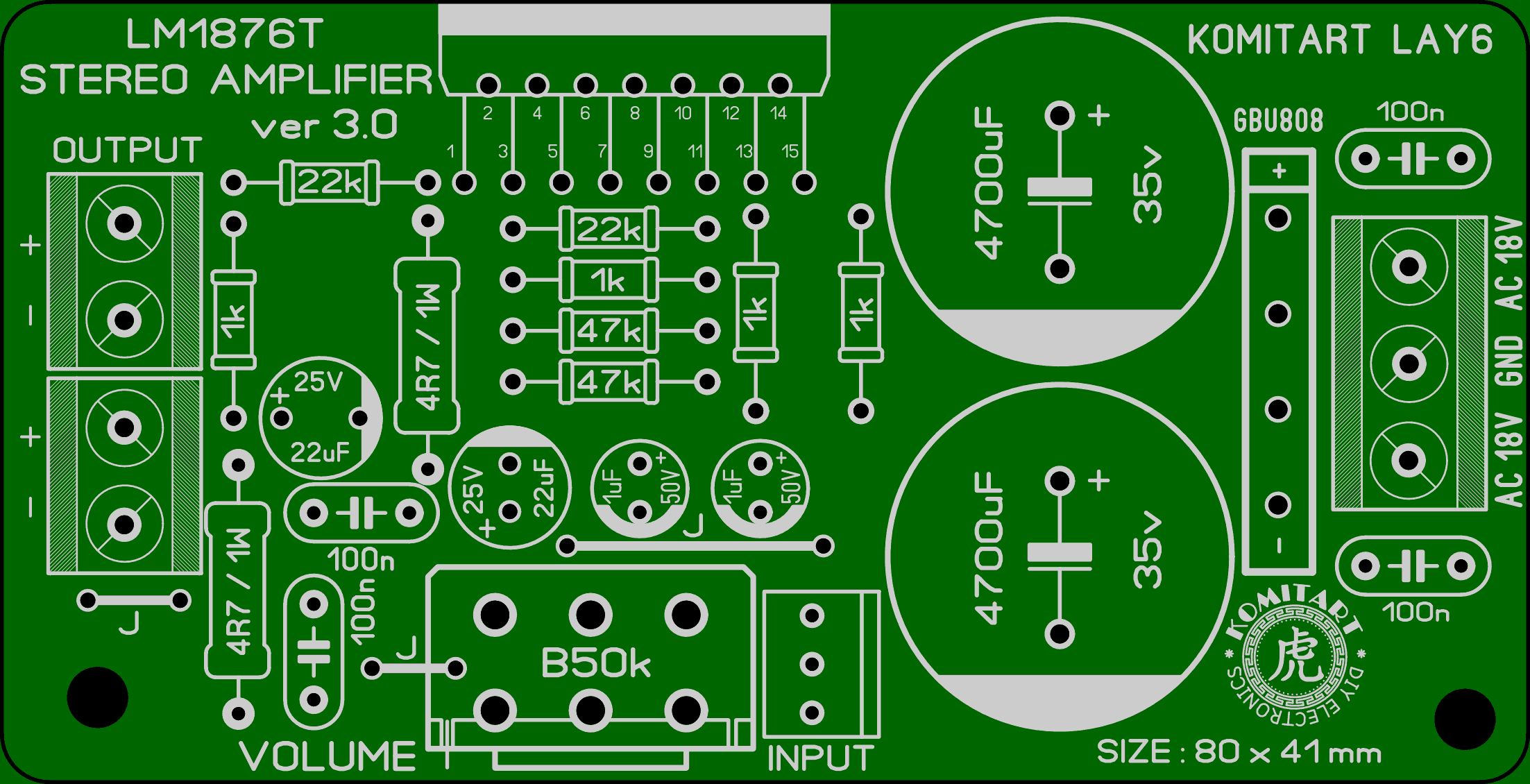

Приветствую, друзья. В статье представлен материал для сборки двухканального усилителя на микросхеме LM1876, мощность каждого канала 20 Ватт. До этого у нас уже были статьи по усилителям на такой микросхеме, поэтому в названии я написал что это третья версия печатной платы. Предыдущие статьи вы можете посмотреть по ссылкам ниже: И есть ещё одна похожая статья, печатная плата из неё так же подойдет для микросхемы LM1876: Datasheet на микросхему LM1876 я положу в архив, поэтому характеристики в статье переписывать нет необходимости. Принципиальная схема усилителя приведена на рисунке ниже: Схема усилителя практически ничем не отличается от той, которая приведена в техническом описании от производителя, на плату добавлены простейший блок питания, состоящий из диодного моста типа GBU808 и сглаживающих конденсаторов, а так же установлен регулятор громкости. Печатная плата в этой версии односторонняя, размер 80 x 41 mm, питание усилителя двухполярное 18-0-18 Вольт переменки, полярность подключения динамиков указал на плате, не забудьте установить микросхему на радиатор, ну и больше добавить нечего, думаю и так всё должно быть интуитивно понятно. Плата в формате LAY6 выглядит так: Список элементов схемы усилителя: - IC1 - LM1876 - 1 шт. - VD1 - диодный мост типа GBU808 - 1 шт. - R1, R2 - 47k / 0,25W - 2 шт. - R3, R4, R5, R6 - 1k / 0,25W - 4 шт. - R7, R8 - 22k / 0,25W - 2 шт. - R9, R10 - 4R7 / 0,5...1W - 2 шт. - VR1 - переменный резистор B10k...B50k (линейный) - 1 шт. - C1, C2 - 1uF / 50V электролит - 2 шт. - C3, C4 - 22uF / 25V электролит - 2 шт. - C5, C6, C7, C8 - 100nF / 50V (104) - 4 шт. - C9, C10 - 4700uF / 35V электролит - 2 шт. - клеммник 2 Pin 5 mm (OUT) - 2 шт. - клеммник 3 Pin 5 mm (PWR) - 1 шт. - клеммник 3 Pin 2,54 mm (INPUT) - 1 шт. Удачного повторения. Размер архива - 2,6 Mb.
