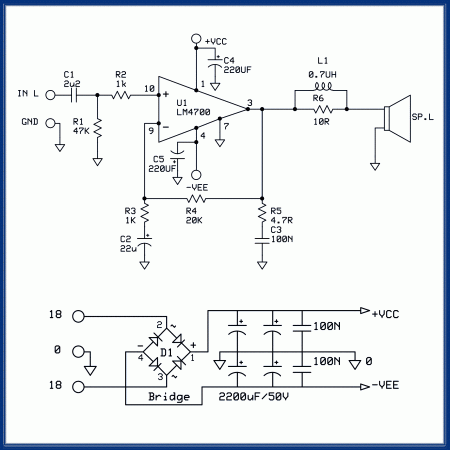

Усилитель Gainclone LM4700, моно плата.  Приветствую, друзья. Сегодня я решил остановиться на микросхеме LM4700, у меня ещё не было проектов на этой микросхеме, кому интересна эта железка - читаем статью дальше. Плату для этого проекта усилителя под названием Gainclone LM4700 Amplifier я нарисовал уже давненько, просто не доходили руки сделать полноценную статью, вернее оставалось сделать список элементов. Сегодня я этот список составил. Ниже представлена принципиальная схема усилителя:  Согласно Datasheet микросхема LM4700 представляет собой усилитель, способный развивать мощность 2 x 30 Ватт на нагрузку 8 Ом, THD+N в полосе частот 20 Hz ... 20 kHz при мощности 30W на нагрузку 8Ω - 0.08% (typ). Остальные характеристики найдете в Datasheet, он есть в архиве. Как вы понимаете, на одной плате собран один канал усилителя, поэтому, если вам нужен стерео вариант, нужно собрать две таких платы. Для питания усилителя используется 18-0-18-вольтовый или чуть более симметричный трансформатор от 5 до 10 ампер (см. техническое описание). Плата усилителя Gainclone LM4700 односторонняя, размер 65 x 37 mm, вид формата LAY6 показан ниже:  Список элементов схемы Gainclone LM4700 Amplifier для одного канала: - U1 - LM4700 - 1 шт. - C1 - 2,2uF/100...250V - 1 шт. - C4,C - 220uF/50V - 2 шт. - C2 - 22uF/50V - 1 шт. - C3 - 100nF - 1 шт. - R1 - 47k 1/4W - 1 шт. - R2,R3 - 1k 1/4W - 2 шт. - R4 - 20K 1/4W - 1 шт. - R5 - 4R7/2W - 1 шт. - R6+L1 - 10R/2W+0.7uH - 1 шт. - T1 - TERMINAL 2Pin 2.54 mm - 1 шт. - T2 - TERMINAL 2Pin 5.0 mm - 1 шт. - T3 - TERMINAL 3Pin - 1 шт. Небольшое уточнение - я не в курсе кто обозвал данный усилитель "Gainclone LM4700 Amplifier", просто в сети его можно встретить именно под таким названием. Удачного повторения. Размер архива - 0,7 Mb.
