12-08-2022, 09:07

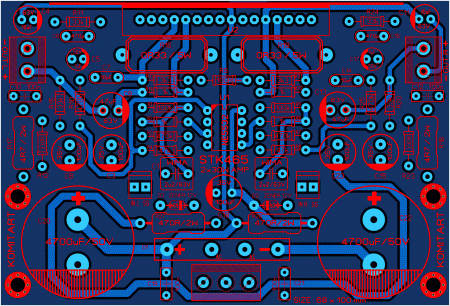

STK465 Amplifier with NE5532 Preamplifier.  Приветствую, друзья. Сегодня решил пополнить линейку усилителей на STK микросхемах, в архив я положу Datasheet, в нем указаны характеристики STK457, STK459, STK460, STK461, STK463 и STK465, на последней мы с вами сейчас и остановимся. STK465 выдает 2 x 30 Ватт мощности на нагрузку 8 Ом, рекомендованное напряжение питания согласно Datasheet 28-0-28V DC. Как пишут пользователи, качество звука очень детальное и чистое с мягким воспроизведением басов, оно выше чем у LM1875 и примерно как у LM3886 gainclone. Максимальное напряжение питания для STK465 составляет 41-0-41V DC, поэтому для блока питания стерео усилителя вполне подойдет трансформатор с вторичной обмоткой 24-0-24V AC способной держать ток 5...10 Ампер. Данный проект представляет собой стандартную конструкцию STK465 усилителя с добавлением схемы предварительного усиления входного сигнала, собранной на NE5532, вместо которой можно ставить и более качественные, но и более дорогостоящие операционные усилители. Принципиальная схема к этому проекту выглядит так:  В качестве образца при создании LAY6 послужила двухсторонняя плата с Алиэкспресс, я не стал заморачиваться с переводом её в односторонний вариант, потому что задействуя второй слой заметно снижаются габариты платы, да и компановка элементов на доске в общем то не плохая. Размер платы составил 68 x 100 mm, для стерео усилителя я считаю это довольно компактные габариты. Вид платы формата LAY6 следующий:  Список элементов схемы усилителя на STK465 с предварительным усилителем: - U1 - NE5532 - 1 шт. - U2 - STK465 - 1 шт. - D1 - GBJ1010 - 1 шт. - D2, D3 - Zener 12V (стабилитрон) - 2 шт. - C1, C2 - 2,2uF/50...63V типа WIMA - 2 шт. - C3, C8, C15, C18, C23 - 100uF/35V - 5 шт. - C4, C11 - 10uF/50...63V - 2 шт. - C5, C17 - 1uF/50V - 2 шт. - C6, C16 - 470pF - 2 шт. - C7, C14 - 10pF - 2 шт. - C9, C13 - 47uF/50V - 2 шт. - C10, C12, C19, C21 - 100nF - 4 шт. - C20, C22 - 4700uF/50V электролит - 2 шт. - R1, R5 - 100k/0,25W - 2 шт. - R2, R6, R14, R22 - 1k/0,25W - 4 шт. - R3, R7, R10, R25 - 470k/0,25W - 4 шт. - R4, R8 - 47k/0,25W - 2 шт. - R9 - 100R/0,25W - 1 шт. - R11, R15, R20, R24 - 33k/0,25W - 4 шт. - R12, R23 - 330R/0,25W - 2 шт. - R13, R21 - 3k3/0,25W - 2 шт. - R16, R19 - 0R33/5W - 2 шт. - R17, R18 - 4R7/2W - 2 шт. - R26, R27 - 470R/2W - 2 шт. Удачного повторения. Размер архива - 2,1 Mb.
