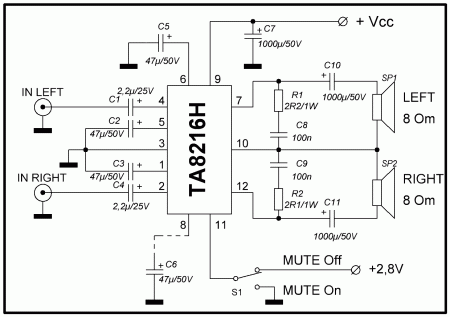

Усилитель 2 x 13W на TA8216H.  Приветствую, друзья. Для начала приведу некоторые сведения о микросхеме TA8216H из Datasheet. Как гласит описание, это двойной усилитель мощности звука для потребительских применений. Эта микросхема обеспечивает выходную мощность 13 Вт на канал (при VCC = 28 В, f = 1 кГц, THD = 10%, RL = 8 Ом). Подходит для усилителя мощности музыкального центра. Характеристики: ● Высокая выходная мощность: Pout = 13 Вт / канал (тип.) (VCC = 28 В, RL = 8 Ом, f = 1 кГц, THD = 10%) ● Низкий уровень шума: Vno = 0,14 мВрм (Тип. ) (VCC = 28 В, RL = 8 Ом, GV = 34 дБ, Rg = 10 кОм, BW = 20 Гц ~ 20 кГц) ● Очень мало внешних элементов. ● Встроенная схема отключения звука (режим MUTE). ● Встроенная схема защиты от перегрева. ● Диапазон рабочего напряжения питания (Ta = 25 ° C): - VCC (опр) = 10 ~ 37 В (RL = 8 Ом) - VCC (опр) = 10 ~ 24 В (RL = 4 Ом) Это был дословный перевод. Максимальные параметры и остальные технические характеристики вы можете посмотреть в файле TA8216H_Datasheet (есть в архиве). Принципиальная схема усилителя на TA8216H:  Конденсатор с 8 ноги (C6) - для уменьшения шума POP при отключении звука (в режиме MUTE). Печатная плата двухканального усилителя на микросхеме TA8216H выглядит так:   Список элементов: Микросхемы: ● TA8216H — 1 шт. Резисторы: ● 2R2/1W — 2 шт. Конденсаторы: ● 2,2mF/25V электролит — 2 шт. ● 47mF/50V электролит — 4 шт. ● 1000mF/50V электролит — 2 шт. ● 100n/100V – 1 шт. Размер архива с материалами по усилителю на TA8216H – 0,8 Mb.
