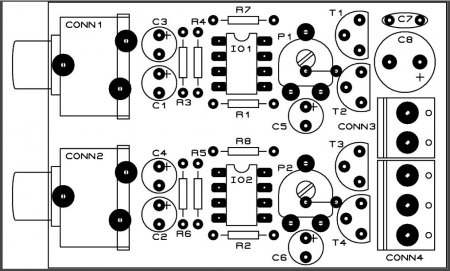

Усилитель для наушников на NE5534AN, ВС639, ВС640.  В статье приведена принципиальная схема не сложного, но вполне пристойного по техническим характеристикам усилителя для наушников, реализованная на паре операционных усилителей NE5534AN и паре биполярных транзисторов BC639 и BC640 по выходу каждой из них. Выходная мощность составляет порядка 1 Ватта, и этого оказывается вполне достаточно для большинства моделей головных телефонов. Усилитель работает в классе “B”. Операционный усилитель NE5534AN обладает очень низким уровнем искажений (0,005%) и соотношением сигнал-шум не менее 84 дБ. Автором усилителя является Michal Slánský, язык написания статьи – чешский по определению Гугл-переводчика.  Питание схемы осуществляется от однополярного источника с напряжением 9... 12 Вольт. Потенциометрами P1 и P2, установленными в обратной связи микросхем, настраивается коэффициент усиления. Выходная мощность каждого канала порядка 1 Ватт. Кроме подстройки триммеров P1 и P2 никакие налаживания в схеме более не проводятся. Исходники печатной платы усилителя для наушников:  Расположение элементов на плате усилителя для наушников и размеры платы оригинала:   Как обычно, Sprint Layout, при возведении вышеуказанных картинок в формат LAY6 именно такого шаблона разъема RCA как у автора мы не нашли, поэтому на плате показаны стандартные разъемы типа колокольчики, которые у нас имелись в библиотеке макросов программы. При повторении платы сверьтесь с размерами посадочного места с теми, которые вы будете использовать. То же касается и подстроечных резисторов P1 и P2. И еще, обращаем ваше внимание, что на исходных картинках кроме перемычек, установленных под триммерами, есть еще одна, она показана на первом изображении исходника платы, эта перемычка делалась проводом в изоляции со стороны дорожек. В нашем варианте эта перемычка сделана как и две другие, то есть голым медным проводником со стороны установки элементов. Плата усилителя для наушников на NE5534AN в формате LAY6 выглядит так:  Фото-вид платы LAY6 формата следующий:  Список элементов для сборки усилителя для наушников: Резисторы: • R1,R2 - 6k8Ω – 2 шт. • R3,R4,R5,R6 - 56kΩ – 4 шт. • R7,R8 - 22Ω – 2 шт. • P1,P2 - 250kΩ/PT10LV – 2 шт. Конденсаторы: • C1,C2 - 4,7μF/100V (электролит) • C3,C4 - 10μF/25V (электролит) • C5,C6,C8 - 470μF/16V (электролит) • C7 - 100nF/TK (керамика) Транзисторы: • T1,T4 - BC639 – 2 шт. • T2,T3 - BC640 – 2 шт. Микросхемы: • IO1,IO2 - NE5534AN – 2 шт. Разъемы: • CONN1,CONN2 - CINN05-7.5 ZP • CONN3 - CZM5/2 • CONN4 - JACK 3.5 ZVP ST Размер архива – 0,73 Mb.
