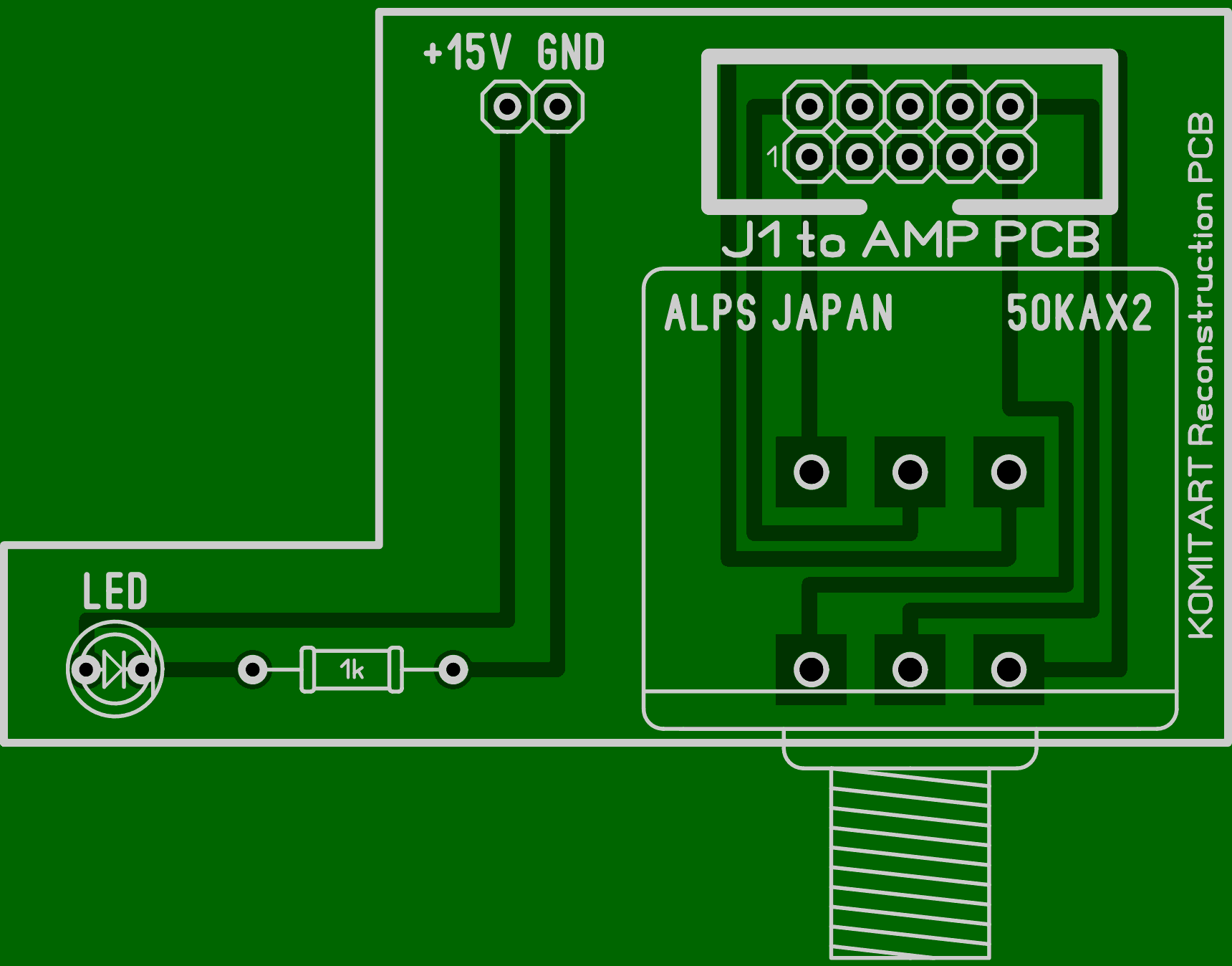

Усилитель для наушников на BUF634.  Приветствую, друзья. Исходный материал по этому проекту усилителя для наушников можно найти на некоторых зарубежных сайтах по запросу в поисковике "Class A headphone amplifier with BUF634". Исходная статья написана на английском языке, и как я понял, её автор не является разработчиком данной схемы, в статье говорится, что некоторое время назад он приобрел наушники-вкладыши, что он очень доволен ими, но у него дома нет приличного усилителя для наушников, поэтому схему он искал в интернете, и был заинтересован в сборке схемы, реализованной на микросхемах BUF634 в связке с операционными усилителями OPA627. Далее автор статьи пишет, что в этой конфигурации усилитель работает в режиме, приближенном к классу А, и выдает 14...15 мВт с наушниками на 32 Ом, и что для него это более чем достаточно. После сборки и наладки усилителя он остался очень доволен звучанием, большим количеством басов в наушниках, а так же чистым и точным звуком. Это я своими словами пересказал суть изложенного в исходном тексте, больше никакой информации нет. Весь УНЧ в железном плане реализован на трех платах, это плата самого усилителя, плата регулятора громкости с индикатором включения питания (LED), и плата блока питания. И так, давайте по порядку. Принципиальная схема усилителя "Headphone amplifier with BUF634":  Все печатные платы в исходной статье представлены в формате PDF, они были использованы при отрисовке LAY6. И исходники и мои труды по воссозданию лейки будут в одном архиве. Плата усилителя выполнена на двухстороннем фольгированном стеклотекстолите размером 60 х 60 mm. Оба слоя в отдельности и фотовид показан ниже:    Схема платы регулятора громкости:  Плата регулятора громкости рассчитана на установку переменного резистора ALPS JAPAN, вид лейки такой:   Схема блока питания:  Лейка платы блока питания:   Список элементов схемы усилителя "Headphone amplifier with BUF634": - IC1, IC4 - OPA627 - 2 шт. - IC2, IC3 - BUF634 - 2 шт. - 7815 - 1 шт. - 7915 - 1 шт. - R1, R6 - 250R - 2 шт. - R2, R4 - 5k - 2 шт. - R3, R5 - 100k - 2 шт. - P1 - переменный резистор ALPS 50k с логарифмической зависимостью - 1 шт. - R led - 1k - 1 шт. - LED - светодиод - 1 шт. - C1, C15 - 220p - 2 шт. - C2, C3, C4, C5, C10, C11, C12, C14 - 100n - 8 шт. - C6, C7, C9, C13 - 10mF/16V - 4 шт. - C8, C16 - 10mF/35V - 2 шт. - 1000mF/35V - 2 шт. - 470n - 2 шт. - 1000mF/16V - 2 шт. - VD1, VD2 - 1N4007 - 2 шт. Удачного повторения. 9.12.2019 Добавил в файл LAY6 вкладку с платой, рассчитанной на применение входного разъема RCA типа CBP4, как в исходнике. Макрос рисовал по размерам, взятым из datasheet.Обратите внимание, имеется разница в расположении выводов. Лейка с CBP4 выглядит так:  Архив обновлён.
