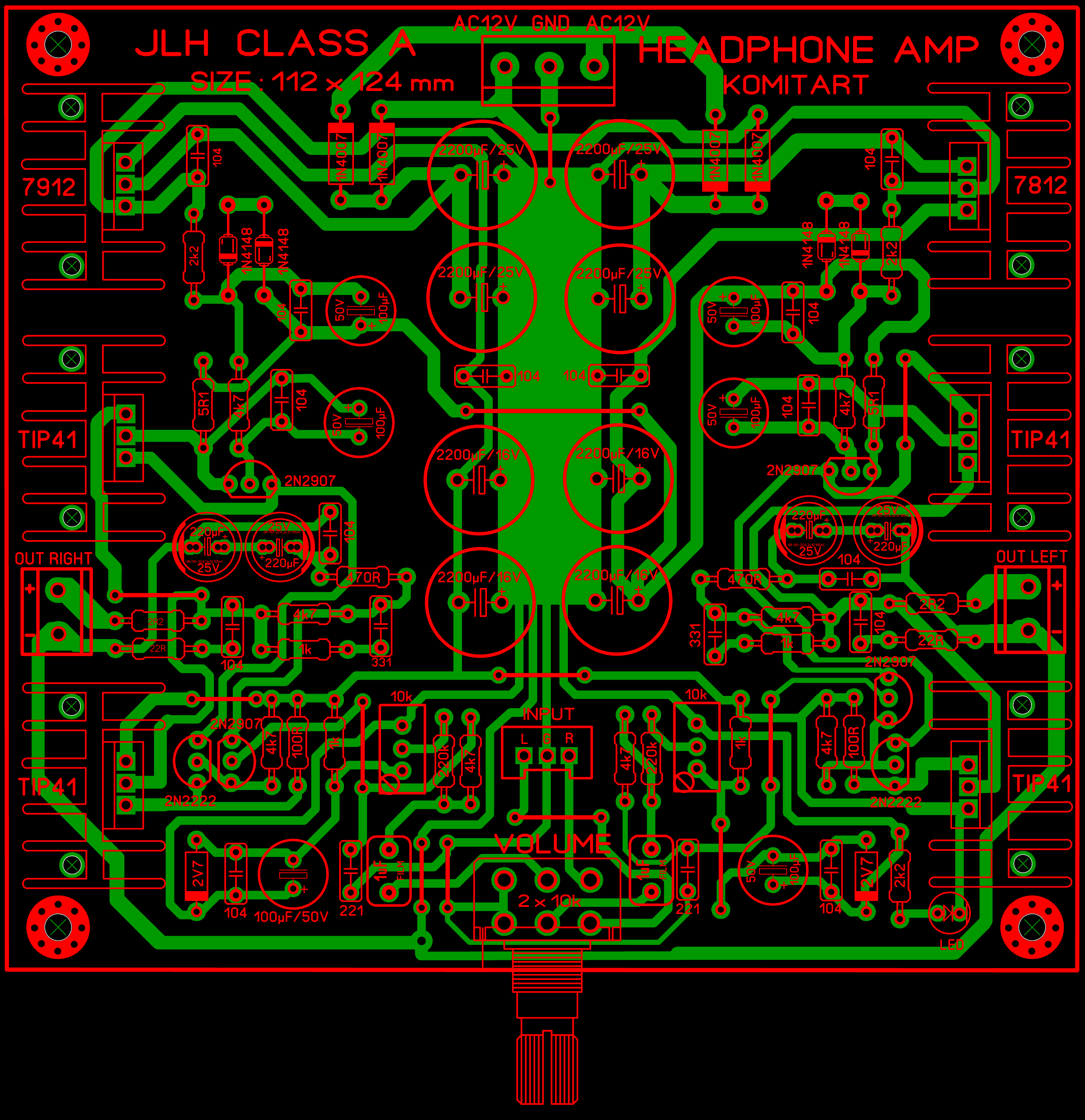

Транзисторный УНЧ для наушников JLH1969 (Class A).  В этой статье мы предлагаем вашему вниманию принципиальную схему, а также печатную плату формата LAY6 стерео усилителя JLH1969 для высококачественных наушников, сопротивление которых может быть от 32 до 600 Ом. Усилитель работает в классе А. Схема одного канала показана ниже:  Питание усилителя осуществляется от двуполярного источника, собранного на двух интегральных стабилизаторах 78L12 и 79L12, расположенных на одной плате с усилителем. Принципиальная схема блока питания приведена далее:  Микросхемы стабилизаторов напряжения установлены на небольшие радиаторы, но, в принципе, они и так не особо греются, потому что ток потребляемый схемой не велик, и составляет примерно 250...260 мА, а ток покоя одного канала в пределах 125 мА. Печатная плата LAY6 формата показана на следующем рисунке:  Фото-вид LAY6 формата печатной платы:  Печатная плата рассчитана на изготовление ее на одностороннем фольгированном стеклотекстолите размером 124 х 112 мм. Все резисторы, примененные в семе, мощностью 0,25 Ватт. VD3 – это стабилитрон с напряжением стабилизации 2,7 Вольта. TRIM – это подстроечный резистор номиналом 10 кОм. Вместо транзистора 2N2907 можно поставить 2N3906 или 2N4403. Транзистор 2N2222 допустимо поменять на отечественный КТ3117А. Неполярный входной конденсатор емкостью 1mF допустимо заменить пленочными 0,47...0,68mF. Конденсаторы 220pF, 330pF и 100n – керамические. Выходные транзисторы TIP41, вместо которых можно попробовать поставить КТ819А,Б, установлены на небольшого размера раздельные радиаторы, но если вы надумаете установить их на общую, например, алюминиевую пластину, не забудьте об изоляции коллекторов (слюда, изолирующие втулки, термопаста). Светодиод в блоке питания установлен как индикатор включения усилителя, применен обычный АЛ307БМ. Трансформатор для блока питания должен иметь вторичную обмотку 24 Вольта с отводом от середины, то есть 2 по 12, и обеспечивать ток порядка 0,5 А. Скачать принципиальную схему усилителя для наушников, а также печатную плату формата LAY6 можно одним файлом с нашего сайта. Размер архива – 1,5 Mb.  19.05.2019 Вернёмся к правильной установке конденсатора C10. Дело в том, что в сети попадаются разные варианты установки этой полярной ёмкости, как плюсом на общий провод, так и минусом. Так же на Алиэкспресс можно приобрести готовую плату, где C10 установлен минусом на GND, поэтому мы с нашим другом сайта Евгением решили выяснить какое положение этого электролита в схеме правильное, а пришли мы к такому выводу: выяснили что оба этих варианта не правильные, в этой цепи должен стоять неполярный электролит. На этом конденсаторе отсутствует постоянное напряжение при условии что на выходе усилителя выставлен ноль. Постоянное напряжение на нем может появиться той полярности в какую сторону сместится сигнал относительно нуля на выходе. К полярному конденсатору можно прикладывать переменное напряжение при условии что к нему уже приложено постоянное напряжение и оно выше чем прикладывается переменное, в этой схеме такое условие не соблюдается и к этому конденсатору прикладывается только переменка входного сигнала. Если рассматривать схему этого усилителя с однополярным питанием, то но этом конденсаторе будет половина напряжения питания ,а прикладываемая переменка входного сигнала меньше напряжения на нём и в этом случае там допустимо ставить полярный электролит. Печатную плату LAY6 подкорректировал, теперь емкость C10 состоит из двух последовательно соединенных полярных конденсаторов 220mF/25V, соединенных одноименными полюсами вместе, таким образом получается неполярная емкость 100mF. Вид лейки ниже:   Предыдущую плату из архива удалять не стал, просто добавил вариант с неполярной емкостью, то есть теперь в архиве две лейки. Пользуйтесь.    16.12.2019г. Попался мне недавно снимок заводской печатной платы JLH1969 Headphone AMP от ZERO ZONE, интерес к этому усилителю вроде как не пропадает, и я решил снять с этих снимков печатную плату заново. Плата как видите двухсторонняя, но на верхнем слое расположены только перемычки (остальное поле фольги служит своего рода экраном), которые можно сделать отрезками голого провода, это если решите делать плату на одностороннем фольгированном стеклотекстолите. Единственная разница с оригиналом от ZERO ZONE в том, что я придерживаюсь мнения, что конденсатор C10 в этой схеме должен быть неполярный, поэтому на плате он составлен из двух электролитов. В лейке все слои находятся на своем месте, поэтому смело можете преобразовывать LAY6 в Gerber формат, и заказывать плату на заводе. Новая лейка выглядит так:    В файле LAY6 есть две вкладки, на первой плата с использованием обычного переменного резистора, на второй для переменника ALPS RK09, к сожалению большой переменник ALPS на эту плату не встанет, слишком большой по габаритам. В общем, архив обновил, исходные изображения платы от ZERO ZONE и новый LAY6 есть в архиве, кому нужно - заказывайте.
