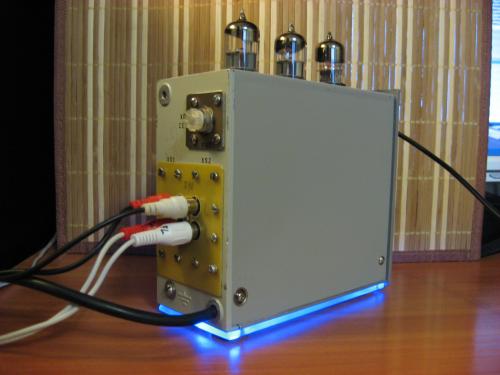

Собираем усилитель для наушников на лампах.  Вариант 1 (на 6Н6П). Интерес к ламповым усилителям не пропадает и по сегодняшний день, поэтому в этой статье мы с вами рассмотрим пару принципиальных схем усилителей для наушников. В первом варианте схема реализована на двух лампах 6Н6П (по лампе на канал), она изображена на рисунке ниже.  В схеме применен трансформатор ТАН 17-127/220-50. На транзисторе VT1 собран узел задержки подачи анодного напряжения. В особых настройках схема не нуждается, собранная без ошибок в монтаже работает “как часы”. Внешний вид готового усилителя на следующем снимке:  Вариант 2 (на 6Н3П и 6Н24П). И еще одна принципиальная схема лампового усилителя для наушников. В ней использована одна лампа 6Н3П для входного каскада на оба канала, и по лампе 6Н24П на канал на выходе усилителя. Спаренный переменный резистор R1 - регулятор уровня входного сигнала (громкости).  Напряжение на накал входной лампы снимается с микросхемы DA1 (КР1158ЕН6), представляющей собой стабилизатор напряжения с фиксированным положительным выходным напряжением 6 вольт (ее цена на момент написания статьи составляет примерно 20-30 рублей). Микросхема стабилизатора рассчитана на рабочий ток 0,5 ампер (максимальный – 1,2 ампера), и хотя она уже содержит в себе внутреннюю защиту от перенапряжения и перегрева, ее все же стоит установить на небольшой радиатор (лишним не будет). Если у вас возникнут трудности с приобретением микросхемы стабилизатора, можно реализовать накал, как это сделано в первом варианте усилителя. В этом случае, скорее всего, придется увеличить номинал емкости С5. Для питания схемы был использован трансформатор мощностью 15 ватт, первичная обмотка осталась без изменений (на 220 вольт), вторичные обмотки перемотаны (170 вольт на ток 50 мА, и 6,3 вольта на ток 1 ампер для накала ламп). Про количество намотанных витков мы писать не будем, потому, как вам придется пересчитать параметры именно под то трансформаторное железо, которое у вас окажется под руками. Для намотки второй обмотки использовали провод ПЭВ-2 диаметром 0,2мм, для накальной – диаметр 0,8мм. По качеству звучания второй вариант превосходит первый (хотя и первый по звуку довольно не плох). Полоса пропускания второго варианта от 10 до 100.000 герц, и по чисто субъективной оценке, низа показались немного глубже, и верх четче. Как видно на следующем изображении, монтаж навесной:
