Приветствую, друзья. Очень много потрачено времени, но всё же я закончил отрисовку плат усилителя для наушников HA2012, это польский клон так называемого флагманского усилителя Audio-Technica AT-HA5000. Принципиальная схема ниже:



Вместо термисторов TH1 и TH2 можно впаять SMD резисторы 180...240 Ом. Не оставляйте эти контакты свободными, иначе это приведет к чрезмерно большому току покоя и
перегрузке блока питания, а так же не замыкайте эти площадки, это сделает невозможным отрегулировать ток покоя, который должен находиться в пределах 200...220 mA.

Рабочее напряжение AC15V-0-AC15V, AC15V-0-AC15V (две группы двойного AC15V напряжения. Трансформатор питания рекомендуется мощностью 50VA.

Категория: Класс А Усилитель для наушников
Сопротивление нагрузки 16-600 Ом
Чувствительность 1,1 V
Максимальная выходная мощность:
- 2400 МВт + 2400 МВт (16 Ом Нагрузка)
- 1200 МВт + 1200 МВт (32 Ом Нагрузка)
- 600 мВт + 600 мВт (64 Ом Нагрузка)
- 65 МВт + 65 МВт (600 Ом Нагрузка)
Частотная характеристика 5 ~ 200000 Гц (+ 0-0,5 дБ, At 100 мВт Выход, 32 Ом Нагрузка)
Полное гармоническое искажение 0.006% (20 Гц-20 кГц, At 100 мВт Выход, 32 Ом Нагрузка)
Разделение по каналам 62 дБ (20 Гц-20 кГц, 32 Ом Нагрузка)
Коэффициент усиления 15 дБ
SNR 117 дБ
Выходное сопротивление 0,1 Ом



Для охлаждения транзисторов выходного каскада автор применил радиатор марки RAD-A52317/70, изначально его размеры L: 70мм; W: 150мм; H: 25мм, но он оказался немного великоват по длине, поэтому его пришлось обрезать до 132,3 mm. Расстояние между точками крепления радиатора к плате 57,1 mm. Сверления для крепления транзисторов и удлинителя вала переменного резистора можно сделать по этому шаблону:



ПРИМЕЧАНИЕ!!! Транзисторы 2SC3423 установлены на радиаторе стороной надписи к радиатору - это точно так же как и в оригинальной плате усилителя AT-HA5000. Разъем PROT1 на плате блока питания соединяется с разъемом PROT на основной плате усилителя - это питание узла защиты наушников. К разъему SW1 можно подключить либо два отдельных светодиода, либо один сдвоенный с общим катодом. Разъем JP2 замыкается перемычкой. Вместо перемычки можно подключить термо-выключатель, прикрепленный к радиатору - он отключит наушники, если радиатор будет иметь слишком высокую температуру. Этот разъем (JP2) автор предусмотрел чисто из соображений предосторожности, потому что не знал, есть ли смысл в его использовании. Разъем JP1 - если он разомкнут, то после срабатывания защиты потребуется выключить усилитель, после чего включить его снова. Когда в JP1 включена перемычка, то после срабатывания защиты наушники будут отключены от выхода усилителя, а восстановится это соединение автоматически только после того как пропадет причина срабатывания защиты.

ВАЖНО!!! При пайке элементов на плату внимательно следите за правильной установкой их в соответствующие отверстия, не перепутайте полярность электролитических конденсаторов, диодов и стабилитронов, расположение выводов транзисторов, не допускайте коротких замыканий как со стороны дорожек, так и со стороны компонентов. После установки выходных транзисторов на радиатор с применением изолирующих прокладок и термопасты, с помощью омметра проверьте отсутствие гальванической связи выводов каждого из транзисторов с телом радиатора.

Плата усилителя односторонняя, размер 216 x 142 mm, внешний вид LAY6 формата такой:



Ниже показан внешний вид платы блока питания и двух плат для разъемов:



НАСТРОЙКА.

- Переменный резистор громкости устанавливаем в минимум до упора.
- Устанавливаем щупы мультиметра (VDC) в контрольные точки TP7 и TP8 (это левый канал), включаем питание и путем регулировки подстроечного резистора VR2 доводим
значение до 0,7 Вольт.
- Выключаем усилитель и переводим щупы мультиметра в контрольные точки TP1 и TP2. Вращая подстроечный резистор VR6, доводим показания до 0,02 - 0,023 Вольта (то есть 20...23 mV), это будет соответствовать току покоя 200 ... 230 mA.
- Следующим шагом будет регулировка нуля на выходе усилителя (DC "0" in OUT AMP), для этого один щуп мультиметра ставим на GND (можно на тело радиатора), второй щуп в точку TP2, крутим VR1 пока мультиметр покажет минимальное значение постоянного напряжения.

Если вы не слышали щелчка реле раньше, то после этих регулировок вы должны услышать его через несколько секунд после включения питания, и если у вас подключен двойной светодиод к разъему SW1, то он изменит цвет своего свечения, что будет указывать на то, что схема задержки работает корректно.

Второй канал усилителя (правый) настраивается аналогично:

- Переменный резистор громкости так же остается в минимуме до упора.
- С помощью VR1 настраивается 0,7 Вольт между точками TP5 и TP6.
- С помощью VR5 настраиваем 20...23mV между точками TP3 и TP4, это будет соответствовать току покоя 200 ... 230 mA.
- Между точкой TP4 и GND с помощью VR3 регулируем показания прибора, стремящиеся к нулю.

Пусть ваш усилитель как следует прогреется примерно в течение получаса, после чего повторите вышеописанные регулировки для обоих каналов.

Для проверки работоспособности защиты можно подключить батарейку на 1,5 Вольта минусом к земле, а плюсом к входному разъему, для левого канала это будет крайний левый контакт разъема IN L , или крайний правый контакт для разъема IN R правого канала, подключаем мультиметр VDC к контрольной точке TP2 для левого канала или TP4 для правого канала, включаем усилитель и потихоньку увеличиваем громкость, напряжение постоянного тока на выходе будет увеличиваться, в определенный момент схема защиты должна среагировать и реле отключится. Для положительного напряжения измеренное значение не должно превышать 1,5 Вольта. Так же проверяем срабатывание защиты изменив полярность подключенной батарейки, для отрицательного напряжения порог срабатывания должен быть не выше 1,3 Вольта. Положительно пройденный тест на срабатывание защиты означает то, что наушники могут быть подключены к усилителю на 100% безопасно.

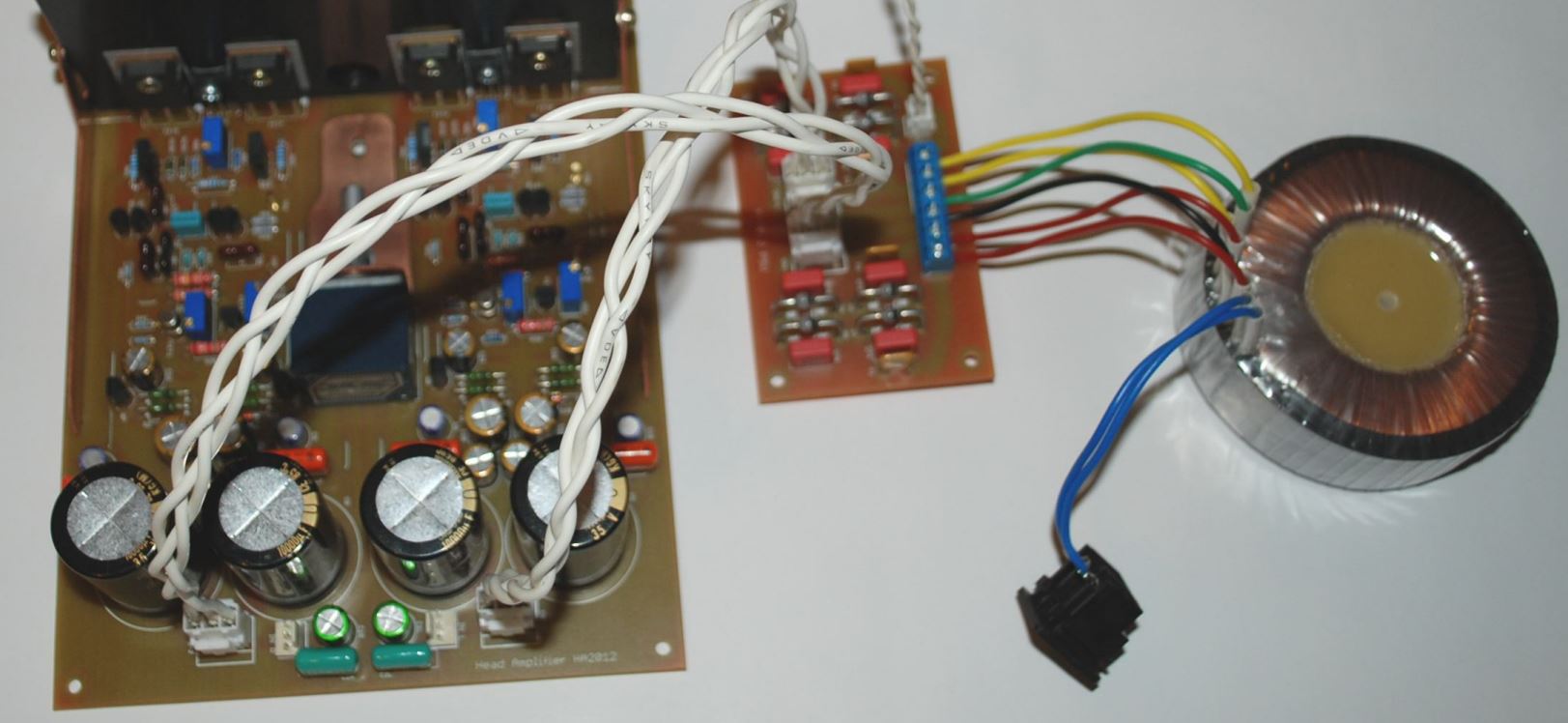

Плата в сборе выглядит так:



Список элементов схемы HA2012 headphone AMP:

- D1...D8 - BYV27-100 или BYV28-100 - 8 шт.
- D17, D18, D19, D20 - стабилитрон 15V / 1W - 4 шт.
- D101, D102, D103 - 1N4148 - 3 шт.
- FET1, FET2 - LSK389B - 2 шт. (заменяются на 2SK170BL)
- FET3, FET4 - LSK246GR - 2 шт.
- FET5, FET6 - LSK2955 - 2 шт. (заменяются на 2SK1529)
- FET7, FET8 - 2SJ554 - 2 шт. (заменяются на 2SJ200)
- IC1 - uPC1237 - 1 шт.
- Q1 - BC550 - 1 шт. (заменяются на BC547)
- Q2 - BC560 - 1 шт. (заменяются на BC557)
- Q7, Q8 - 2SD667 - 2 шт.
- Q9, Q10 - 2SB647 - 2 шт.
- Q15, Q16, Q17, Q18 - 2SC3423Y - 4 шт.
- Q19, Q20 - 2SA1360Y - 2 шт.
- Q29, Q30, Q31, Q32 - 2SA970GR - 4 шт.
- Q33, Q34, Q35, Q36 - 2SC2240GR - 4 шт.

- C1, C2 - 820pF - 2 шт.
- C1L, C1R - 100uF/25V Nichicon Muse ES неполярный - 2 шт.
- C2L, C2R - 47nF (5mm) - 2 шт.
- C7, C8, C9, C10 - 10uF/25V Sanyo - 4 шт.
- C11, C12, C13, C14, C23, C24, C25, C26 - 47uF/25V Nichicon Fine Gold - 8 шт.
- C15, C16, C17, C18 - 47nF MKP (7,5 mm) - 4 шт.
- C19, C20, C21, C22 - 100uF/25V Nichicon Fine Gold - 4 шт.
- C27, C28 - 27pF серебряная слюда (5mm) - 2 шт.
- C29, C30, C31, C32 - 15pF серебряная слюда (5mm) - 4 шт.
- C33, C34 - 10nF MKT 5 mm - 2 шт.
- C39, C40 - 6pF серебряная слюда - 2 шт.
- C71, C72, C73, C74, C75, C76, C77, C78 - 100nF MKP 7,5 mm - 8 шт.
- C101 - 100uF/25V любой - 1 шт.
- C102 - 4,7uF/50V любой - 1 шт.
- C103 - 47uF/25V любой - 1 шт.
- C104 - 22nF/50V любой - 1 шт.
- C105 - 10uF/25V любой - 1 шт.
- CA, CB, CC, CD - 10000uF/35V Nichicon KG - 4 шт.

- R1, R3 - 330k / 0,25W - 2 шт.
- R2, R4 - 2k2 / 0,25W - 2 шт.
- R5 - 47R / 1W - 1 шт.
- R19, R20 - 510R / 0,25W - 2 шт.
- R21, R22 - 1M / 0,6W - 2 шт.
- R23, R24, R25, R26, R27, R28, R29, R30 - 1k / 1W - 8 шт.
- R35, R36 - 1k5 / 0,5...1W (например, DALE) - 2 шт.
- R37, R38, R41, R42 - 1k5 / / 0,25W - 4 шт.
- R39, R40 - 620R / 0,25W - 2 шт.
- R43, R44 - 510R / 0,5...1W (например, DALE) - 2 шт.
- R45, R46, R47, R48 - 150k / / 0,25W - 4 шт.
- R51, R52 - 150R / 0,25W - 2 шт.
- R49, R50, R53, R54 - 330R / / 0,25W - 4 шт.
- R55, R56 - 2k7 / 0,25W - 2 шт.
- R57, R58 - 820R / 0,25W - 2 шт.
- R59, R60 - 330R / 0,6W - 2 шт.
- R61, R62, R63, R64 - 100R / 0,6W - 4 шт.
- R69, R70 - 2k4 / 0,5...1W (например, DALE) - 2 шт.
- R101, R102, R104 - 47k / 0,25W - 3 шт.
- R103 - 8k2 / 0,25W - 1 шт.
- R105 - 6k2 / 0,25W - 1 шт.
- R133, R134, R135, R136 - 9k1 / / 0,25W - 4 шт.
- RA, RB, RC, RD, RH1, RH2, RH3, RH4 - 0R1 / 5W (5 mm) - 8 шт.
- VR1, VR2, VR5, VR6 - 1k многооборотный - 4 шт.
- VR3, VR4 - 200R многооборотный - 2 шт.
- ALPS RK27 - 50k - 1 шт.
- TH1, TH2 - 470R (EPCOS B57421V2... SMD805) - 2 шт.
- K1, K2 - Реле 9V CELL ZETTLER AZ822-2C-9DSE - 2 шт.
- Радиатор RAD-A52317/70 - 1 шт.
- Трансформатор 4 х 14,5V тороидальный 50W - 1 шт.
- LD1 - LED двухцветный с общим катодом - 1 шт.
- F1, F2, F3, F4 - предохранитель 1,35А (U135 7,5 mm) - 4 шт.

Удачного повторения. Размер архива - 8,2 Mb.
