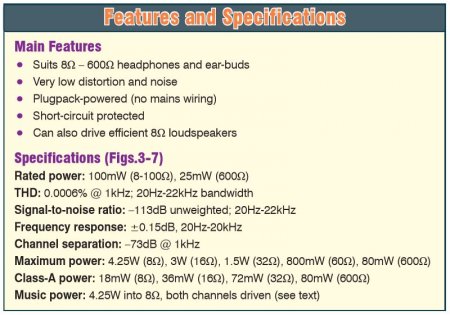

Проект Hi-Fi усилителя для наушников на Lm833.  Схема данного Hi-Fi усилителя для высококачественных наушников построена микросхемах LM833, в оконечном каскаде которого применены транзисторы TIP31 / TIP32. Данная схема рассматривалась в одном из журналов Everyday Practical Electronics за 2014 год в номерах 10 и 11. Если кого заинтересует оригинал статьи – обращайтесь, вышлю на e-mail. И так, принципиальная схема Hi-Fi усилителя для высококачественных наушников:  Мощность на выходе на нагрузку 8...100 Ом – 100 мВт Мощность на выходе на нагрузку 600 Ом – 80 мВт На нагрузку 8 Ом усилитель способен отдать 4,5 Вт (это максимальная мощность). Гармоники (F=1 кГц) - 0,0006% Шумы во всем диапазоне частот - -113 Дб  Далее показан снимок из статьи печатной платы с расположение элементов (для увеличения картинки кликните на изображении):  Печатная плата, образцом которой послужил вышеприведенный рисунок, в формате LAY6 выглядит так:  Фото-вид платы LAY6 формата следующий:  В схеме в качестве регулятора громкости (VR1) применен спаренный потенциометр номиналом 2 х 10 кОм с линейной зависимостью. Список деталей из оригинала:  Настройка усилителя производится путем регулировки подстроечными резисторами VR2, VR3 токов покоя транзисторов выходых каскадов обоих каналов. То есть путем регулировки вышеуказанных триммеров добиваемся падения напряжения на резисторах, указанных на принципиальной схеме – это контрольные точки TP1, TP2, TP3, TP4. Для начала выверните ползунки VR2, VR3 против часовой стрелки до упора, удалите из зажимов предохранитель по питанию, подключите к этим зажимам мультиметр в режиме измерения переменного тока, подайте питание на схему. Если у вас не установлены микросхемы в панельки – потребляемый ток будет лежать в пределах 120 ± 20 мА. С установленными в панельки микросхемами мультиметр покажет примерно 160...180 мА. Если показания не такие – проверяем плату на предмет косяков (непропаи, неправильно впаянные детали, сопли между дорожками, и т.д.) Далее отключаем питание, отключаем мультиметр, ставим на место предохранитель, мультиметр переводим в режим измерения напряжения, подключаем его к контрольным точкам, подаем питание на усилитель, напряжение должно быть около нуля. Поворачиваем подстроечный резистор соответствующего канала пока показания прибора не станут 28,5 мВ. По мере прогрева транзисторов показания могут измениться, поэтому по истечении нескольких минут настройку нужно подкорректировать. Таким же образом настойте второй канал. Снимок платы усилителя для наушников в сборе:  Корректировка платы произведена 15.06.2019г. Размер архива с материалами для скачивания - 2,4 Mb.
