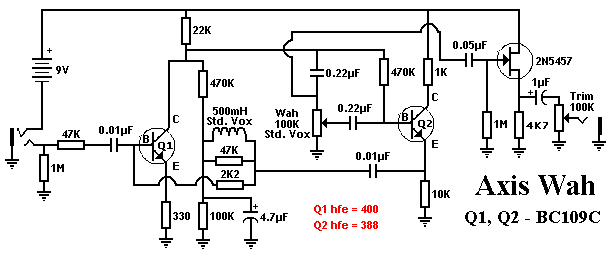

На нашем сайте вы можете найти множество педалей, реализующих различные гитарные эффекты, но мы до сих пор не рассмотрели ни одной, позволяющей получить эффект Wah. Глядя на цены этих примочек не перестаю удивляться, в схеме нет ничего такого дорогостоящего, минимальный набор элементов вполне доступных для приобретения, но тем не менее цена на эти педали довольно кусачая. Ниже представлена принципиальная схема AXIS WAH: На первых двух транзисторах собран узел, изменяющий тембровый окрас звучания гитары при изменении положения движка переменного резистора Wah 100k. На транзисторе 2N5457 собран выходной буфер. Как я понял, это не оригинальная схема педали Axis Wah, а ее Mod, автором которого является Phillip Bryant, позволяющий сделать звучание более мягким, и схема, приведенная выше уже учитывает некоторые доработки автора. В частности транзисторов - педали Vox V847 и Dunlop Crybaby используют MPSA18, и автор доработки посчитал что их не достаточно для реализации хорошего эффекта Wah, поэтому он заменил их на BC109C, hfe для Q1 и Q2 от автора указаны на принципиальной схеме. Входной резистор 68k заменен на номинал 47k. С целью сглаживания перехода с высоких частот на низкие резистор в цепи базы Q1 увеличен с 1,5k до 2k2. В цепи эмиттера Q1 резистор 470R (или может стоять 510R) заменен на 330R, уменьшение номинала ведет к увеличению коэффициента усиления педали и повышению низа, но слишком уменьшать номинал этого резистора автор не рекомендует, т.к. могут появиться искажения. И последнее изменение, это номинал резистора, стоящего параллельно катушке индуктивности, в оригинале стоит 33k, заменен на 47k. По сути выходнной буфер не должен вносить в сигнал каких-либо изменений ни по амплитуде, ни по окрасу звучания, но все же он может работать с небольшим усилением, поэтому для подстройки выходного уровня сигнала предусмотрен подстроечный резистор (Trim 100k). Конструктивно данная схема выполнена на двух небольших печатных платах. Исходники найдете в архиве, ну а плата LAY6 формат, вернее плата эффекта и плата JFET буфера выглядят так: Нумерацию и назначение выводо плат смотрите на следующих изображениях: Транзисторы: • Q1, Q2 – BC109C (NPN Silicon) – 2 шт. ***Q1 hfe=400, Q2 hfe=388*** • Q3 – 2N5457 (N-Channel JFET) – 1 шт. Резисторы (metal film 0,25W 1%): • 1M – 2 шт. • 47k – 2 шт. • 330R – 1 шт. • 22k – 1 шт. • 470k – 2 шт. • 2k2 – 1 шт. • 100k – 1 шт. • 1k – 1 шт. • 10k – 1 шт. • 4k7 – 1 шт. • Trimpot 100k – 1 шт. • Wah Std WOX 100k – 1 шт. Конденсаторы: • 10nF – 2 шт. • 4,7mF/16V – 1 шт. • 220nF – 2 шт. • 0,05mF – 1 шт. • 1mF/63V неполярный (non-polar metallized polyester film) – 1 шт. Остальное: • Катушка индуктивности 500mH – 1 шт. (можно применить готовую, или намотать самому на ферритовом кольце или каркасе помещенном в ферритовую чашку). • Кнопка DPDT Stomp Switch – 1 шт. Размер файла-архива с материалами по Axis Wah Mod – 0,2 Mb.
