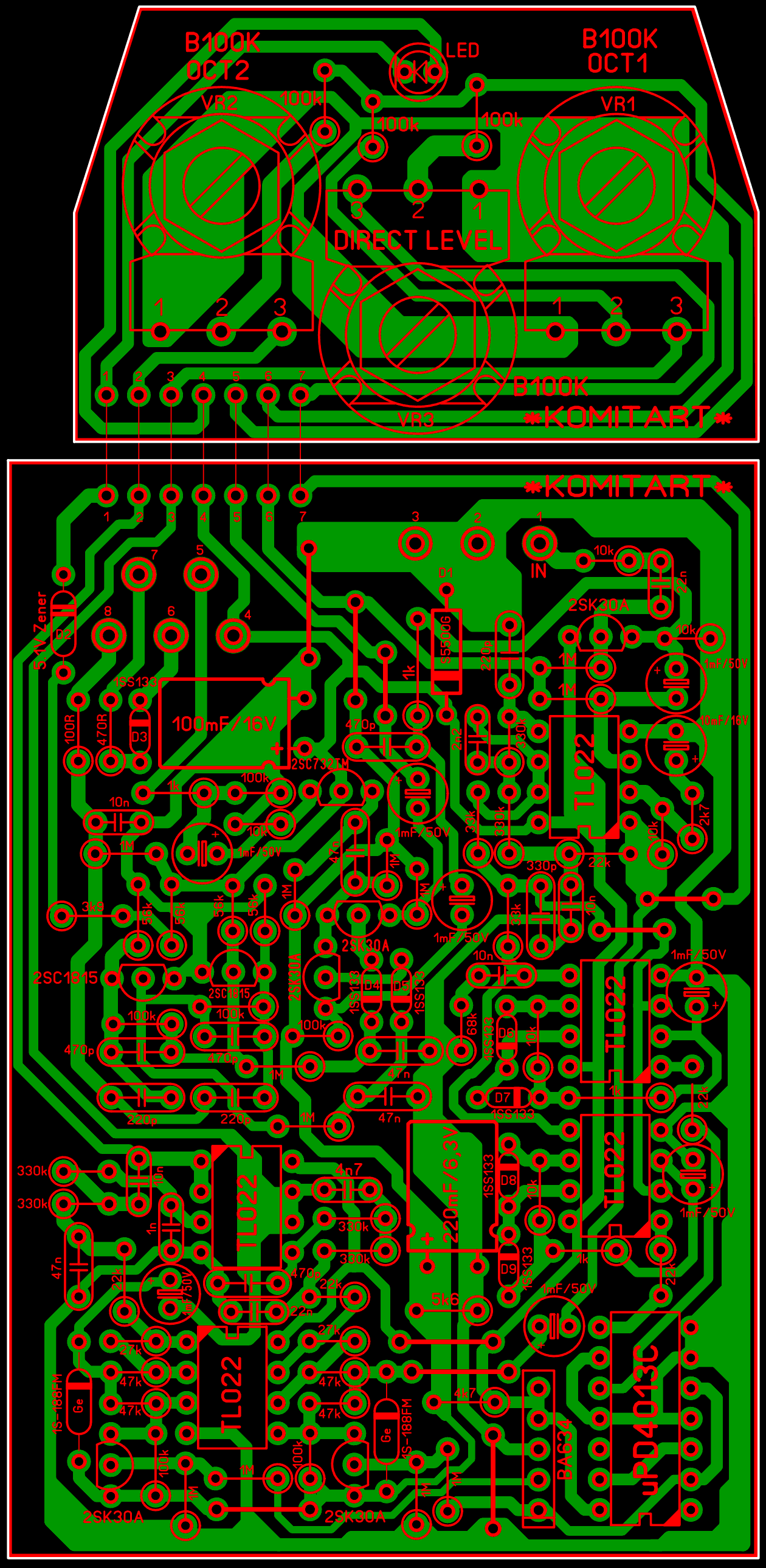

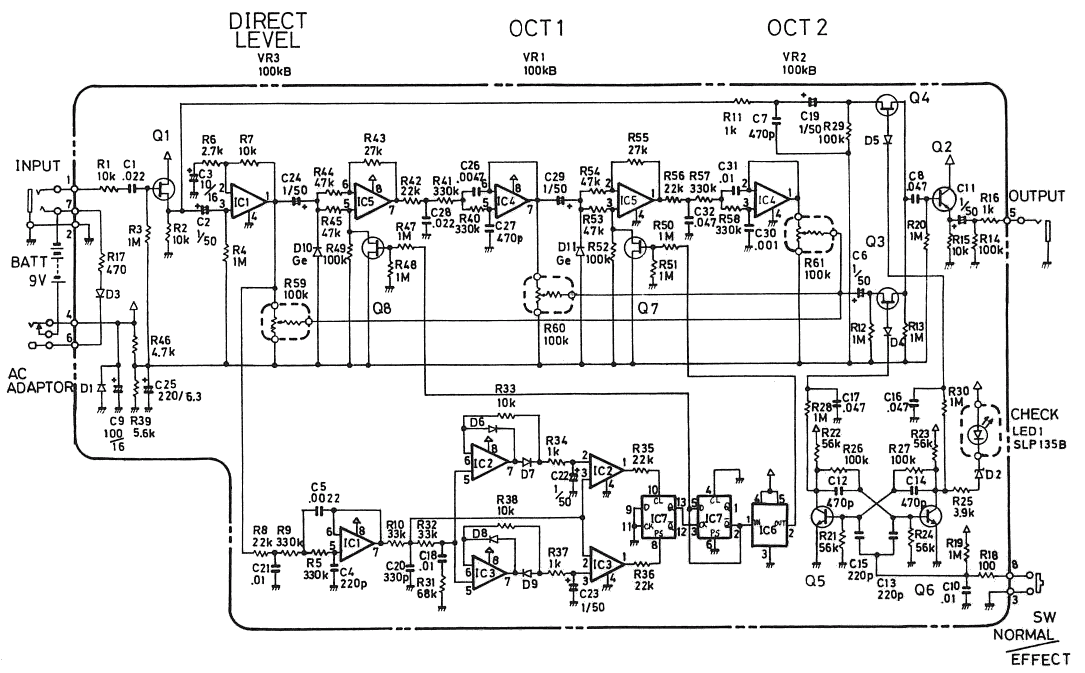

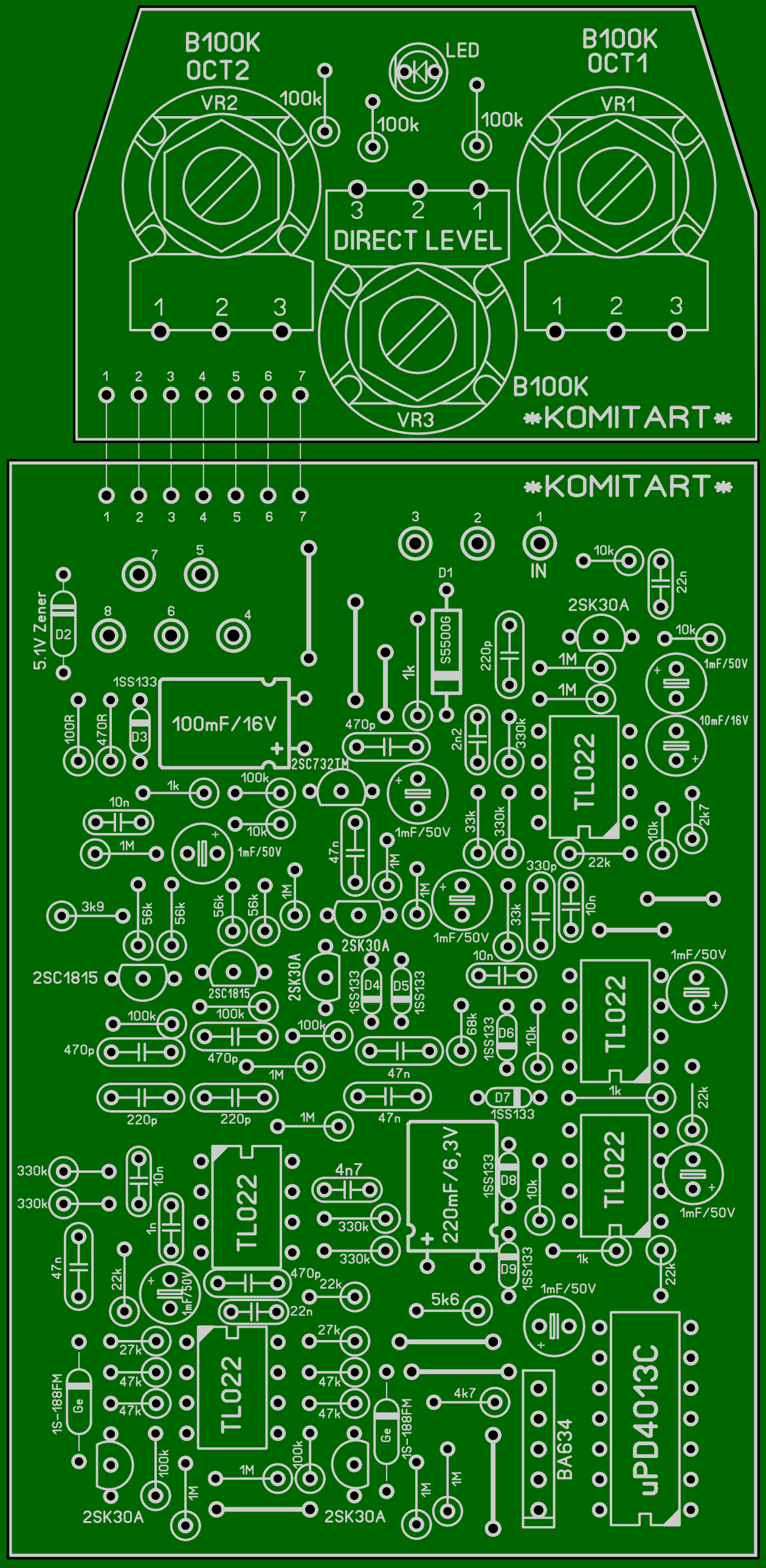

Гитарная педаль-октавер BOSS OC-2.  Педаль-октавер Boss OC-2 создает дополнительные тоны на одну и две октавы ниже первоначальной ноты. На педали имеются регуляторы уровня сигнала и отдельные элементы управления для октавы 1 (OCT1) и октавы 2 (OCT 2). Принципиальная схема показана ниже:  Характеристики: • 3 регулятора настройки: Octave 1 Level, Octave 2 Level и Direct Level • Разъемы: Input, Output, AC Adaptor (вход, выход, разъем подключения внешнего блока питания) • Шумы: -100dBm (IHF-A) • Максимальный входной уровень: -5dBm • Максимальный выходной уровень: 0dBm • Входное сопротивление: 1MΩ (FET input) • Выходной импеданс нагрузки: > 10kΩ • Минимальный уровень входного сигнала: -60dBm al 250Hz • AC Adaptor (адаптер переменного тока): ACA series (black label) or PSA series (silver label) • Current Draw: 4mA (DC 9V) • Вес: 400g (включая батарею) На принципиальной схеме нумерация элементов идет не по порядку слева направо, поэтому пришлось бегать глазами по изображению, чтобы составить список элементов. Но если рассматривать нумерацию по печатной плате, то она идет сверху вниз. Мы не стали ничего менять, и при создании печатной платы LAY6 формата, использовали оригинальную картинку печатки, а так же привели вам оригинальную принципиальную схему без каких либо модов и доработок народных умельцев. И так, ЛЕЙКА платы педали-октавера BOSS OC-2:   Список элементов схемы гитарного октавера BOSS OC-2: Микросхемы: • IC1, IC2, IC3, IC4, IC5 – TL022CP (сдвоенный операционный усилитель) – 5 шт. • IC6 – BA634 (Single T-Type Flip-Flop IC) – 1 шт. • IC7 – uPD4013C (Dual D-Type Flip-Flop IC) – 1 шт. Транзисторы: • Q1, Q3, Q4, Q7, Q8 – 2SK30ATM-Y (N-канальные JFET транзисторы) – 5 шт. • Q2 – 2SC732TM-GR (NPN silicon transistor) – 1 шт. • Q5, Q6 – 2SC1815-Y (NPN silicon transistor) – 2 шт. Диоды: • D1 – S5500G (400V, 1A switching diode) – 1 шт. • D2 – RD5.1EB-3 (500mW 5.1V Zener diode - стабилитрон) – 1 шт. • D3-D9: 1SS133 (switching diodes) – 7 шт. • D10, D11 – 1S-188FM (германиевые диоды) – 2 шт. • LED1 – SLP135B – светодиод – 1 шт. Резисторы: • R1, R2, R7, R15, R33, R38 – 10k – 6 шт. • R3, R4, R12, R13, R19, R20, R28, R30, R47, R48, R50, R51 – 1M – 12 шт. • R5, R9, R40, R41, R57, R58 – 330k – 6 шт. • R6 – 2k7 – 1 шт. • R8, R35, R36, R42, R56 – 22k – 5 шт. • R10, R32 – 33k – 2 шт. • R11, R16, R34, R37 – 1k – 4 шт. • R14, R26, R27, R29, R49, R52, R59, R60, R61 – 100k – 9 шт. • R17 – 470R – 1 шт. • R18 – 100R – 1 шт. • R21, R22, R23, R24 – 56k – 4 шт. • R25 – 3k9 – 1 шт. • R31 – 68k – 1 шт. • R39 – 5k6 – 1 шт. • R43, R55 – 27k – 2 шт. • R44, R45, R53, R54 – 47k – 4 шт. • R46 – 4k7 – 1 шт. Переменные резисторы: • VR1, VR2, VR3 (OCT1, OCT2, DIRECT LEVEL соответственно) – B100k – 3 шт. Конденсаторы: • C1, C28 – 0,022mF = 22n – 2 шт. (пленка) • C2, C6, C11, C19, C22, C23, C24, C29 – 1mF/50V электролит – 8 шт. • C3 – 10mF/16V электролит – 1 шт. • C4, C13, C15 – 220pF керамика – 3 шт. • C5 – 0,0022mF = 2n2 – 1 шт. (пленка) • C7, C12, C14, С27 – 470pF керамика – 4 шт. • C8, C16, C17, C32 – 0,047mF = 47n – 4 шт. (пленка) • C9 – 100mF/16V электролит – 1 шт. • C10, C18, C21, C31 – 0,01mF = 10n – 4 шт. (пленка) • C20 – 330pF керамика – 1 шт. • C25 – 220mF/6,3V электролит – 1 шт. • C26 – 0,0047mF = 4n7 – 1 шт. (пленка) • C30 – 0,001mF = 1n – 1 шт. (пленка) Остальное: • Разъемы INPUT/OUTPUT – 2 шт. • Разъем подключения батареи типа КРОНА – 1 шт. • Кнопка SW NORMAL/EFFECT – 1 шт. Размер файла-архива для скачивания материалов по GUITAR OCTAVER BOSS OC-2 – 1 Mb.
