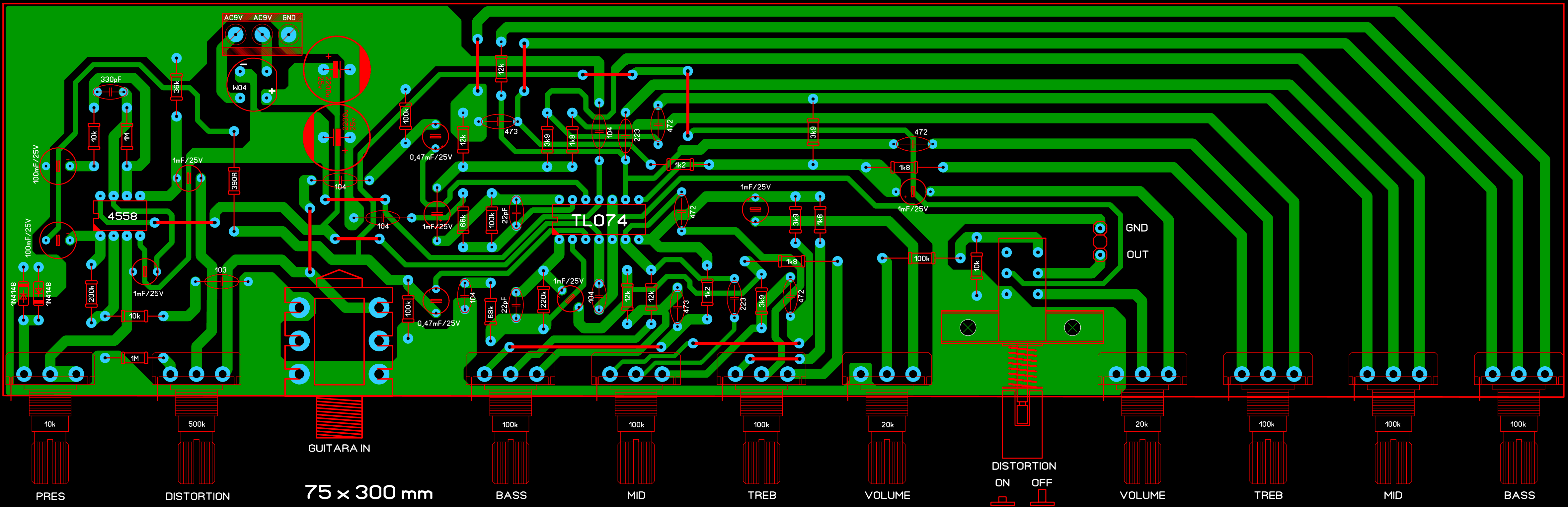

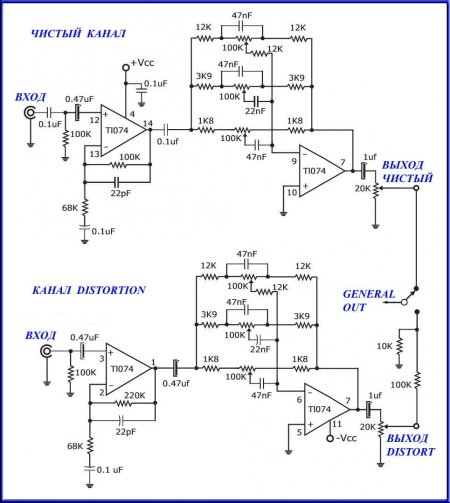

Предусилитель для гитары с каналом Distortion.  Проект с сайта Construyasuvideorockola. Пьезо-датчики и гитарные звукосниматели имеют малый выходной сигнал, поэтому его невозможно подключить напрямую ко входу усилителя мощности. Для этих целей между гитарой и усилителем ставится предварительный усилитель. Один из вариантов схемы гитарного предварительного усилителя рассмотрен ниже. Он включает в себя два канала, первый для чистого звука, второй реализует гитарный эффект Distortion. Оба канала имеют независимые трехполосные регуляторы тембра. Данный преамп возможно использовать практически с любым усилителем мощности и прекрасно подойдет для конструкций гитарных комбиков. Принципиальная схема показана на двух изображениях, то есть схема самого предусилителя, и схема канала Distortion соответственно:   Предварительный усилитель с темброблоками построен на ОУ TL074, канал эффекта Distortion реализован на ОУ JRC4558. Именно 4558 советует автор, но за неимением такового можно поставить TL072. Оба операционных усилителя не являются дефицитом, равно как и все остальные элементы схемы. На плате уже установлены выпрямитель и сглаживающие конденсаторы, поэтому схема запитывается непосредственно от понижающего трансформатора с вторичной обмоткой 9 – 0 - 9 Вольт. После выпрямления и сглаживания преамп получает питание 12 -0 – 12 Вольт. Все конденсаторы схемы расчитаны на напряжение 16V, за неимением таковых вы можете поставить конденсатры такой же емкости но на бельшее напряжение. На плате установлена кнопка типа П2К 6Pin с двумя группами контактов и двумя фиксированными положениями, она включает эффект Distortion. Автор советует применить переключатель, имеющий в своей конструкции крепежную пластину, посредством которой он крепится с помощью болтов к печатной плате. Эта мера предотвратит выламывание контактов и нарушению пайки этих контактов с дорожками печатной платы. В качестве входа применен разъем под гитарный Jeck 6,3 mm с выводами под монтаж на плату. Печатная плата в формате LAY6 рисовалась с применением исходников, повзаимствованных на сайте Construyasuvideorockola (com), вид платы следующий:  Фото-вид платы гитарного преампа в формате LAY6:  Список элементов для повторения схемы гитарного предусилителя с каналом Distortion: Микросхемы: • JRC4558 или TL 072 – 1 шт. • TL 074 – 1 шт. Резисторы 0,25W: • 100K – 4 шт. • 68K – 2 шт. • 220K – 2 шт. • 12K – 4 шт. • 1K2 – 4 шт. • 3K9 – 4 шт. • 1K8 – 4 шт. • 10K – 3 шт. • 1M – 2 шт. • 56K – 2 шт. • 390R – 1 шт. • 200K – 2 шт. Конденсаторы: • 1 uF /25v – 6 шт. • 2200 uF /25v – 2 шт. • 100 uF / 25v – 2 шт. • 330 pF (331, керамика) – 1 шт. • 100 nF (104 пленка) – 5 шт. • 22 pF (керамика) – 2 шт. • 22 nF (пленка) – 2 шт. • 0.47 uF/ 25v – 2 шт. • 47 nF (473 пленка) – 2 шт. • 4,7 nF (472 пленка) – 4 шт. • 0.01 uF (103 пленка) – 1 шт. Диоды: • Диодный мост на 1 Ампер типа W04 (W06) – 1 шт. • 1N4148 – 2 шт. Переменные резисторы: • 100K – 6 шт. • 20K – 2 шт. • 10K – 1 шт. • 500K – 1 шт. Остальное: • Jack 6,3 mm моно под монтаж на плату – 1 шт. • Кнопка типа П2К 6Pin – 1 шт. • Трансформатор 9V + 9V на ток порядка 300 mA – 1 шт. Схема внешних соединений:  Плата гитарного предусилителя в сборе:  Размер архима с материалами по гитарному преампу с Distortion-каналом – 1,4 Mb.
