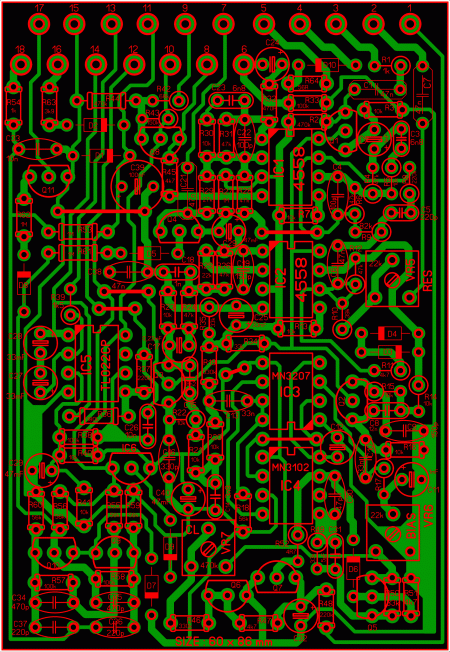

Собираем копию педали BOSS BF-2 FLANGER.  Педали BF-2 впервые начали продаваться в 1980 году, но она по-прежнему является одной из наиболее часто используемых аналоговых флэнджер-педалей. В этой статье мы приводим вам принципиальную схему оригинальной педали BOSS BF-2 FLANGER.  На лицевую сторону педали выведено 4 регулятора (слева направо): • MANUAL – регулярует время задержки • DEPTH – регулятор глубины эффекта • RATE – регуляровка частоты осцилляции • RES (resonance) – регулятор обратной связи Входное сопротивление – 470 кОм Выходное сопротивление – более 10 кОм Шум - -95dBm (IHF-A) Время задержки – 1...13 ms Скорость LFO – 100ms - 16s Потребляемый ток – 15 мА постоянного тока при 9В питании. Желающих повторить данную педаль хотим предупредить, монтаж элементов на печатной плате довольно плотный, большинство резисторов установлены вертикально, расстояние между дорожками не велико, поэтому необходимо проявлять аккуратность как при изготовлении печатки, так и при впаивании элементов. Печатная плата BOSS BF-2 FLANGER в формате LAY6 а так же фото-вид платы выглядят так:   Список элементов схемы педали BOSS BF-2 FLANGER: Резисторы: • R1, R54 – 1k – 2 шт. • R2, R44 – 470k – 2 шт. • R3, R5, R7, R13, R14, R15, R16, R20, R21, R22, R23, R30, R40, R41 – 10k – 14 шт. • R4, R6, R12, R24, R26, R28, R31 – 47k – 7 шт. • R8, R37, R48 – 220k – 3 шт. • R9 – 82k – 1 шт. • R10 – 39k – 1 шт. • R11, R45, R47, R51 – 4k7 – 4 шт. • R17, R33, R38, R57, R58 – 100k – 5 шт. • R18, R55, R56, R59, R60 – 56k – 5 шт. • R19, R46 – 330k – 2 шт. • R25 – 22k – 1 шт. • R27, R53, R61, R62 – 1M – 4 шт. • R29 – 27k – 1 шт. • R32 – 470R – 1 шт. • R34, R35, R49, R50 – 33k – 4 шт. • R36 – 180k – 1 шт. • R39 – 1k5 – 1 шт. • R42 – 68k – 1 шт. • R43 – 150k – 1 шт. • R52 – 4R7 – 1 шт. • R63 – 3k9 – 1 шт. • R64 – 56R – 1 шт. Конденсаторы: • C1, C6, C7, C21, C38 – 47n – 5 шт. • C2, C11, C12, C24 – 1uF/50V – 4 шт. • C3, C23 – 6n8 – 2 шт. • C4, C22 – 100pF – 2 шт. • C5, C36, C37 – 220pF – 3 шт. • C8 – 12n – 1 шт. • C9, C19 – 150pF – 2 шт. • C10, C13 – 33n – 2 шт. • C14 – 3n9 – 1 шт. • C15 – 8n2 – 1 шт. • C16 – 330pF – 1 шт. • C17, C20 – 0,22uF/50V – 2 шт. • C18 – 1n – 1 шт. • C25, C27, C28 – 33uF/6,3V – 3 шт. • C26, C33 – 10n – 2 шт. • C29, C40 – 47uF/6,3V – 2 шт. • C30 – 47pF – 1 шт. • C31 – 5pF – 1 шт. • C32 – 22uF/10V – 1 шт. • C34, C35 – 470pF – 2 шт. • C39 – 100uF/16V – 1 шт. Диоды: • D1 – RD11EB-3 (11V 500mW Zener diode) – 1 шт. • D2 – RD5.1EB-3 (5.1V 500mW Zener diode) – 1 шт. • D3,D4,D5,D6,D7,D8,D9,D10 – 1S2473 или 1S1588 или DS442 (switching diodes) в крайнем случае можно поставить 1N4148 – 8 шт. • LED – светодиод 5mm Микросхемы: • IC1, IC2 – uPC4558C (dual operational amplifier) – 2 шт. • IC3 – MN3207 (BL3207) – (1024 stage BBD) – 1 шт. • IC4 – MN3102 (BL3102) – (BBD driver) – 1 шт. • IC5 – TL022PCP – (dual low-power general-purpose operational amplifier) – 1 шт. • IC6 – 78L05 – (5V positive voltage regulator) – 1 шт. Транзисторы: • Q1, Q2, Q3 – 2SC732TM-GR (NPN silicon transistor) (2SC1815) – 3 шт. • Q4 – 2SK30A-Y (Silicon N-channel junction field effect transistor) ( 2SK117) – 1 шт. • Q5 – 2SA733-P (PNP silicon transistor) (2n3906) – 1 шт. • Q6, Q7, Q8, Q9, Q10, Q11 – 2SC945-P (NPN silicon transistor) (2n3904) – 6 шт. Переменные резисторы: • VR1, VR2 – B50k – 2 шт. • VR3 – C250k – 1 шт. • VR4 – C50k – 1 шт. Подстроечные резисторы: • VR5, VR6 – 22k – 2 шт. • VR7 – 470k – 1 шт. Остальное: • Гнездо для подключения внешнего питания – 1 шт. • Клеммная колодка для подключения батарейки типа КРОНА – 1 шт. • Разъем стерео под джек 6,3 mm (ВХОД) – 1 шт. • Разъем моно под джек 6,3 mm (ВЫХОД) – 1 шт. • Кнопка на замыкание контактов без фиксации – 1 шт. Процедура регулировки (переведено с английского): • Отрегулировать частоту Clock frequency adjustment: Установите ручки MANUAL и DEPTH до упора против часовой стрелки. Подключить осциллограф к TP-1 контрольной точке. Отрегулируйте VR7 до показаний T=25us (40kHz). Поверните ручку MANUAL по часовой до упора. T должно быть 2uS +/-20%. • Отрегулировать BBD bias: Установите ручки DEPTH и RES до упора против часовой стрелки. Подать с генератора на входной разъем педали синусоидальный сигнал частотой 200Hz 0dBm. Подключите осциллограф к эмиттеру транзистора Q3. Подстроечным резистором VR6 добиться отсутствия клиппинга сигнала на пиках во всем диапазоне регулировки потенциометра MANUAL. • Регулировка Resonance: Установите ручки MANUAL и DEPTH против часовой стрелки, а ручку RES до упора по часовой. Закоротите вход на землю. Выход педали подключаем на вход усилителя. Мелкой отверткой прикосаемся к контрольной точке TP-2, и крутим подстроечный резистор VR5 до того момента, как в колонках начнут прослушиваться колебания. Контрольные точки TP-1 и TP-2 указаны на оригинальном изображении листа описания со схемой и видом печатной платы (находится в архиве материалов к данной статье). Размер файла-архива с материалами – 1,6 Mb.
