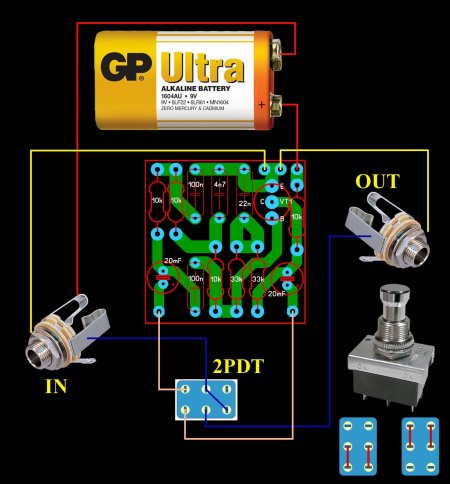

Собираем простейший Bass Booster.  Помню в далекие восьмидесятые, когда интернета еще и в помине не было, интересные схемы перечерчивал у знакомых радиолюбителей себе в общую тетрадь. В том числе была и данная схема бустера для бас-гитары. Позже находил ее в одном из журналов поделок для юного радиолюбителя... Ну, впрочем, это уже история. Принципиальная схема бустера супер проста, всего один германиевый транзистор с небольшим обвесом, питание осуществляется от 9-вольтовой батарейки типа КРОНА:  Бустер поднимает верха и низа, по средним частотам идет завал. Высокие преобладают в момент удара по струне, далее звучит сочный низ. Звук гитары чистый без каких-либо искажений. Не плохой результат получился применив транзистор МП39Б, благо их в то время было просто завались. Ну а так можно попробовать применить ГТ308, ГТ310, П401, П416, или поставить кремниевый КТ342, в общем экспериментировать никто не мешает, и обращаем ваше внимание, разные транзисторы имеют разный уровень шума, поэтому лучше применять наиболее малошумящие. Печатная плата бас-бустера в формате LAY6:  Фото-вид платы LA6 формата:  Текстолит односторонний, размер 26 х 26 мм. Внешние соединения с платой показаны на рисунке ниже:  При таком соединении питание на схему не пойдет, пока не будет вставлен Jeck шнура от гитары. Кроме подбора транзистора никаких настроек делать не нужно, при отсутствии косяков работает сразу. Для уменьшения шумов плату лучше разместить в металлическом корпусе. Размер файла – 0,42 Mb.
