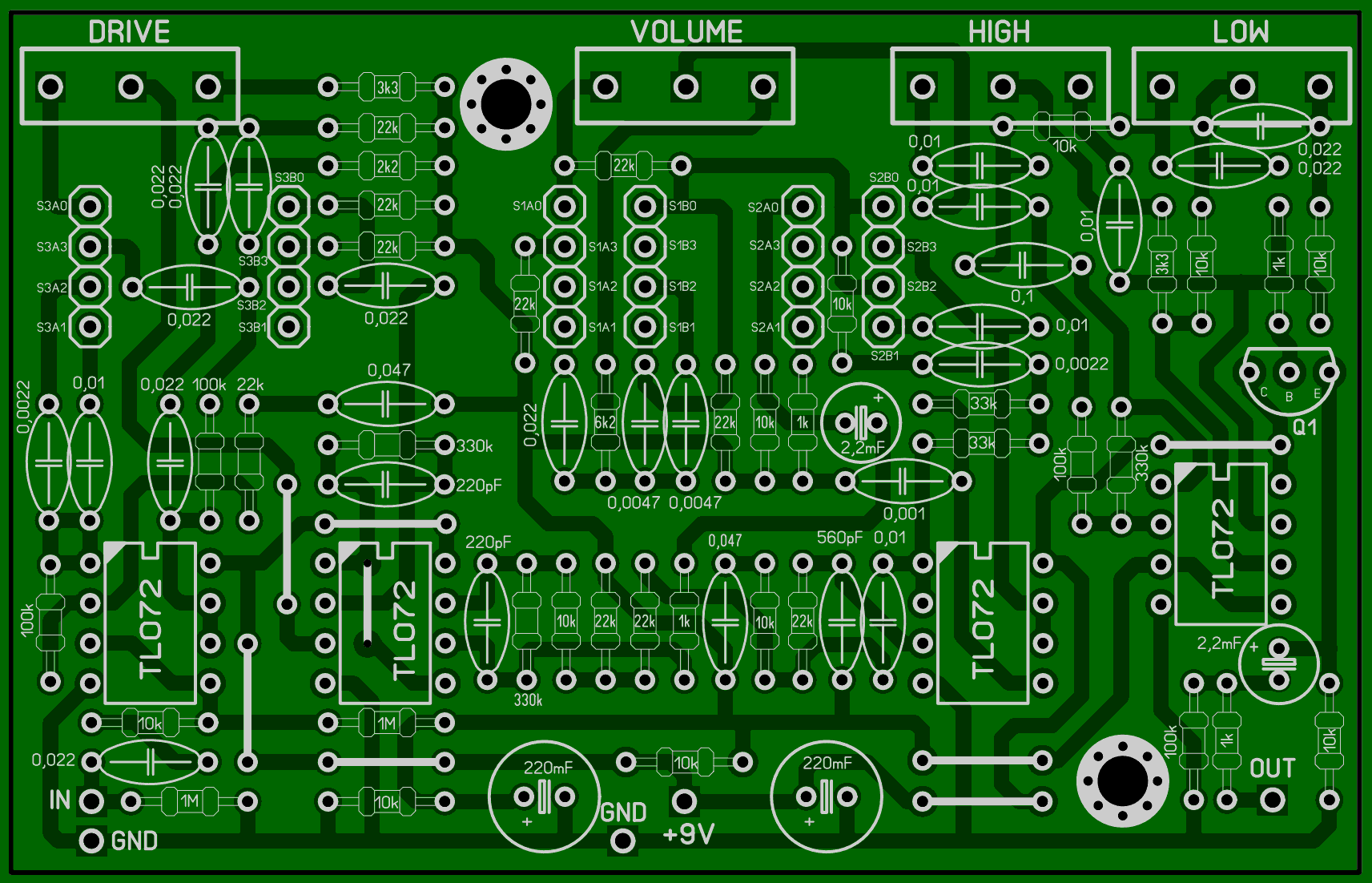

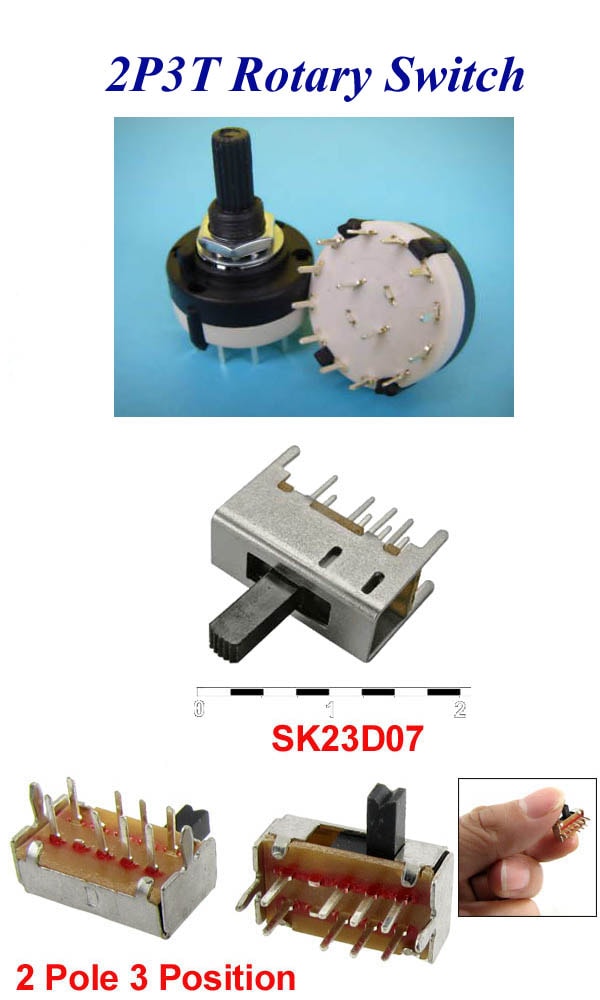

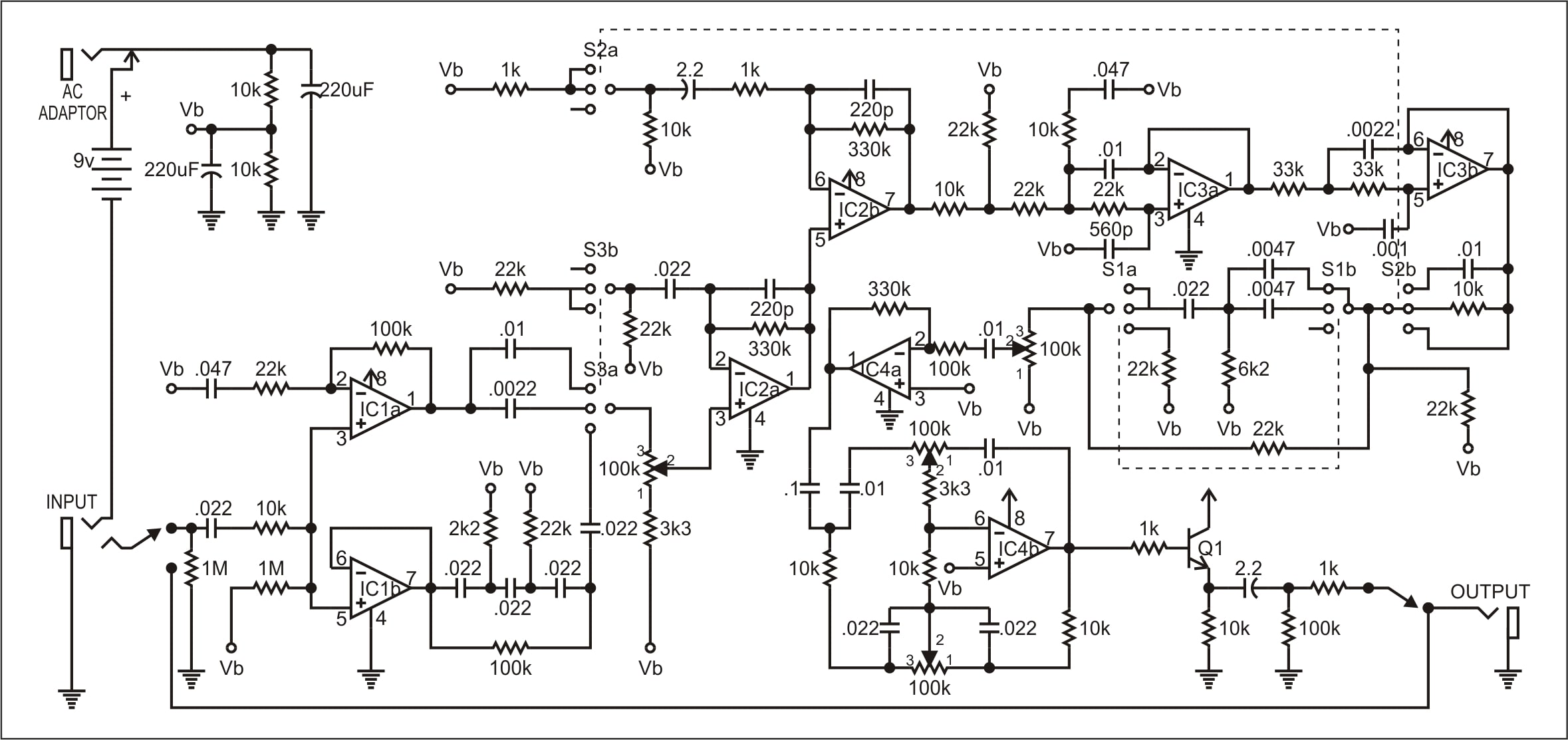

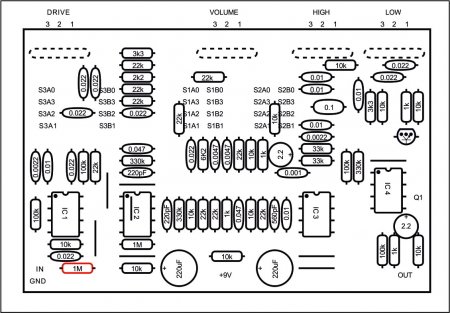

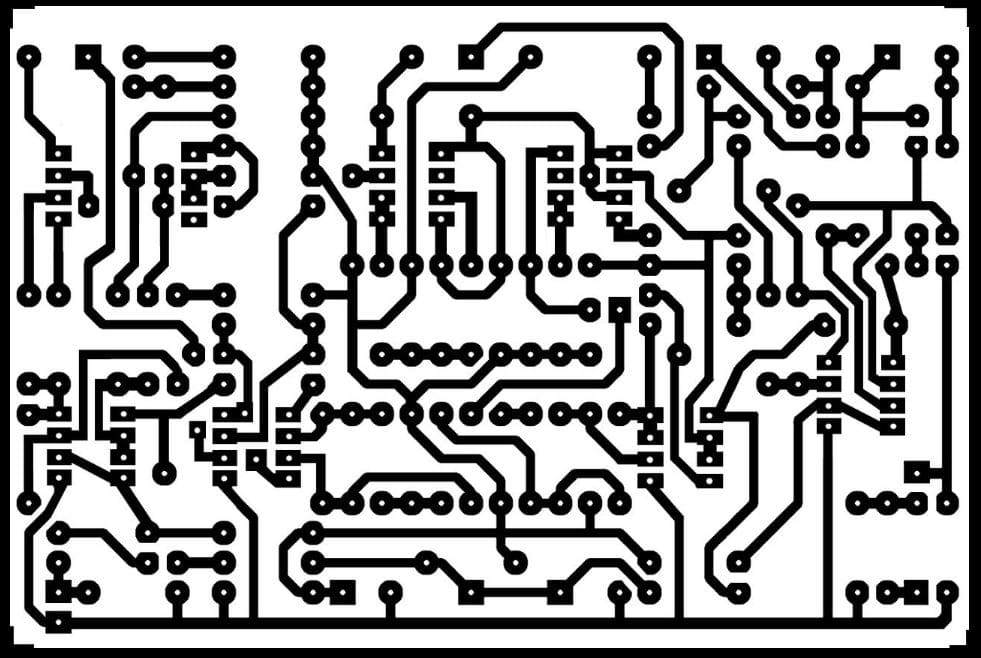

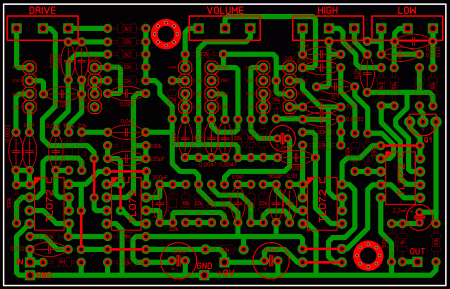

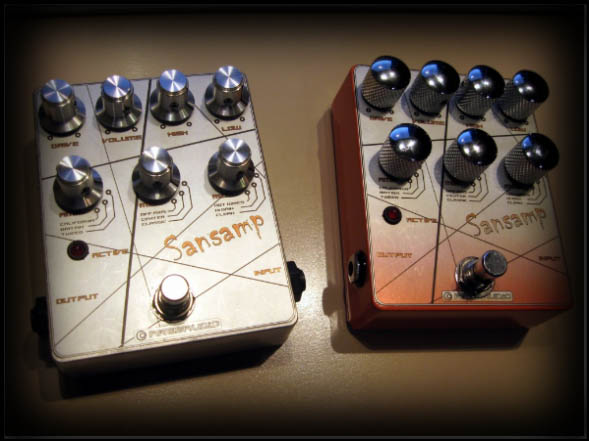

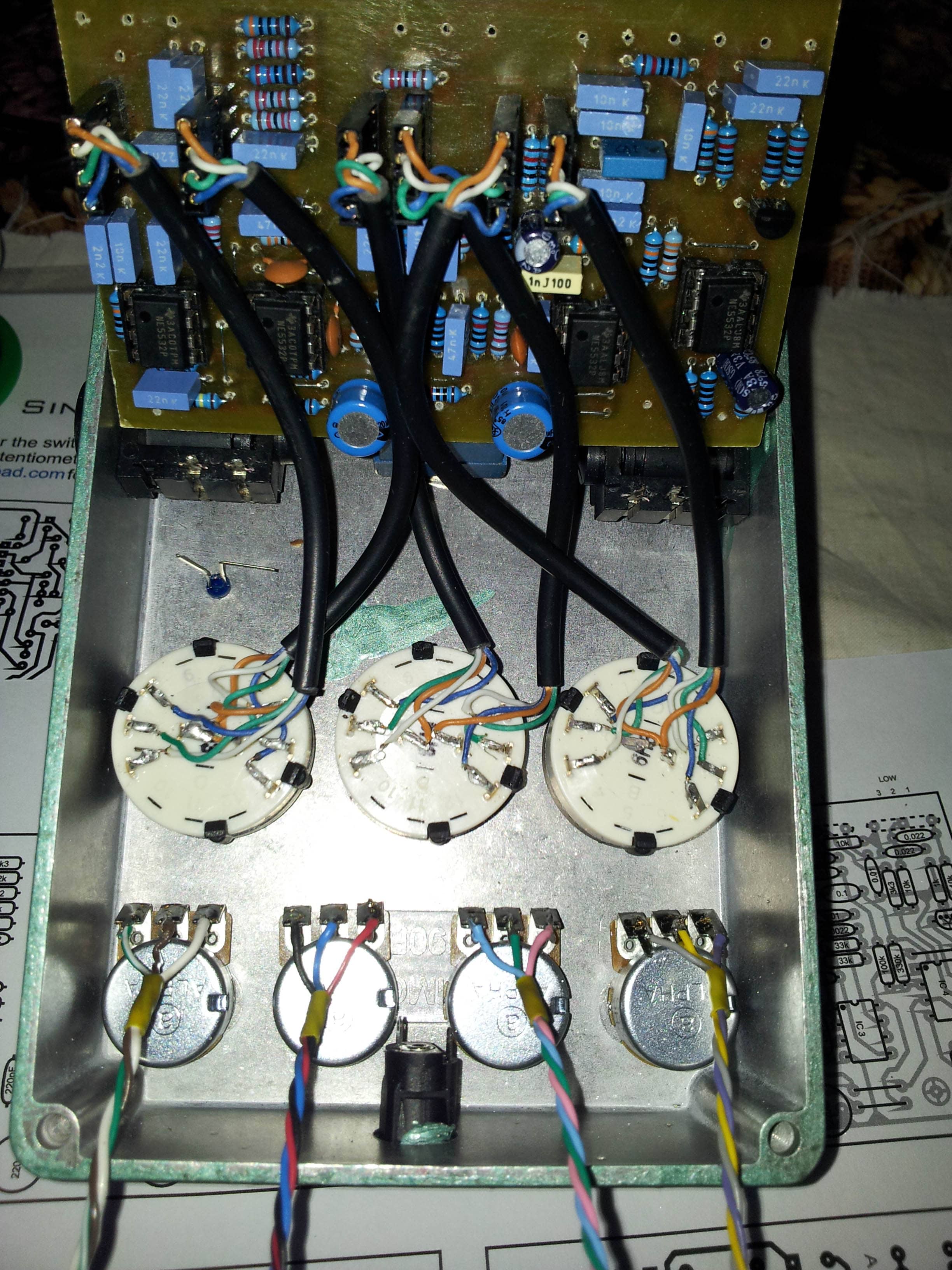

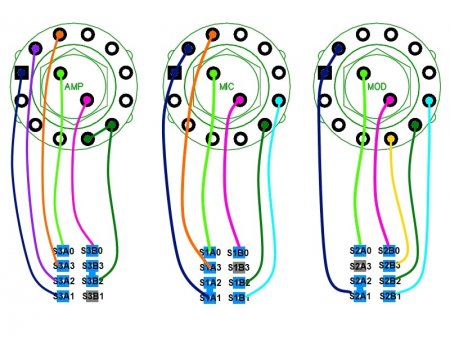

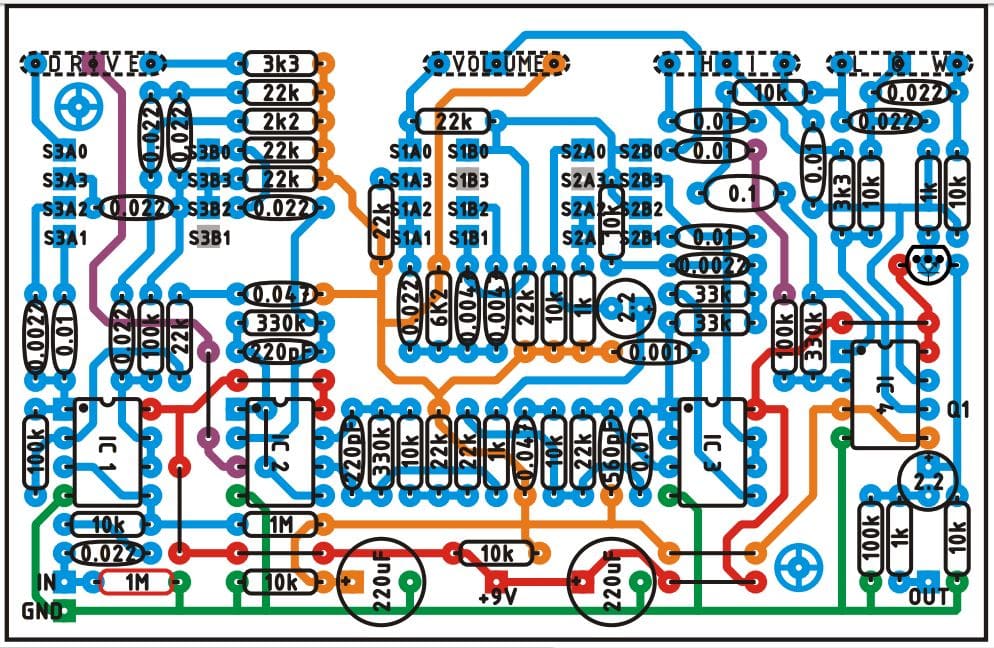

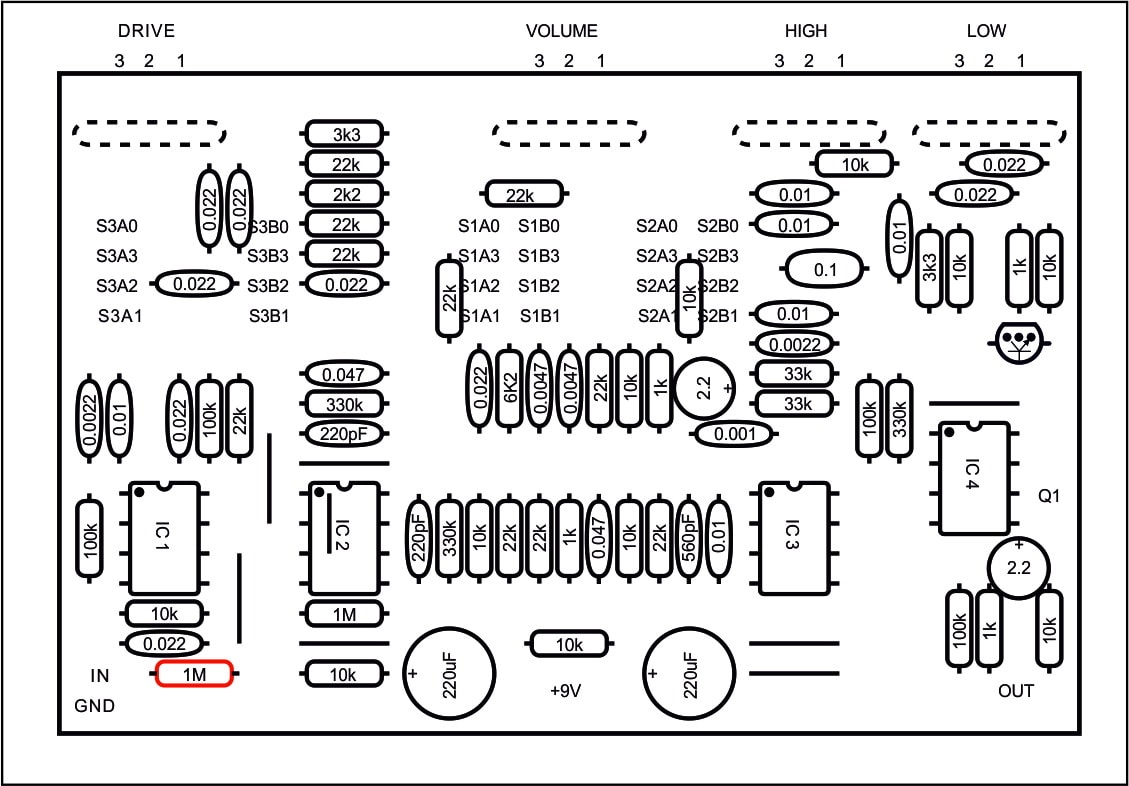

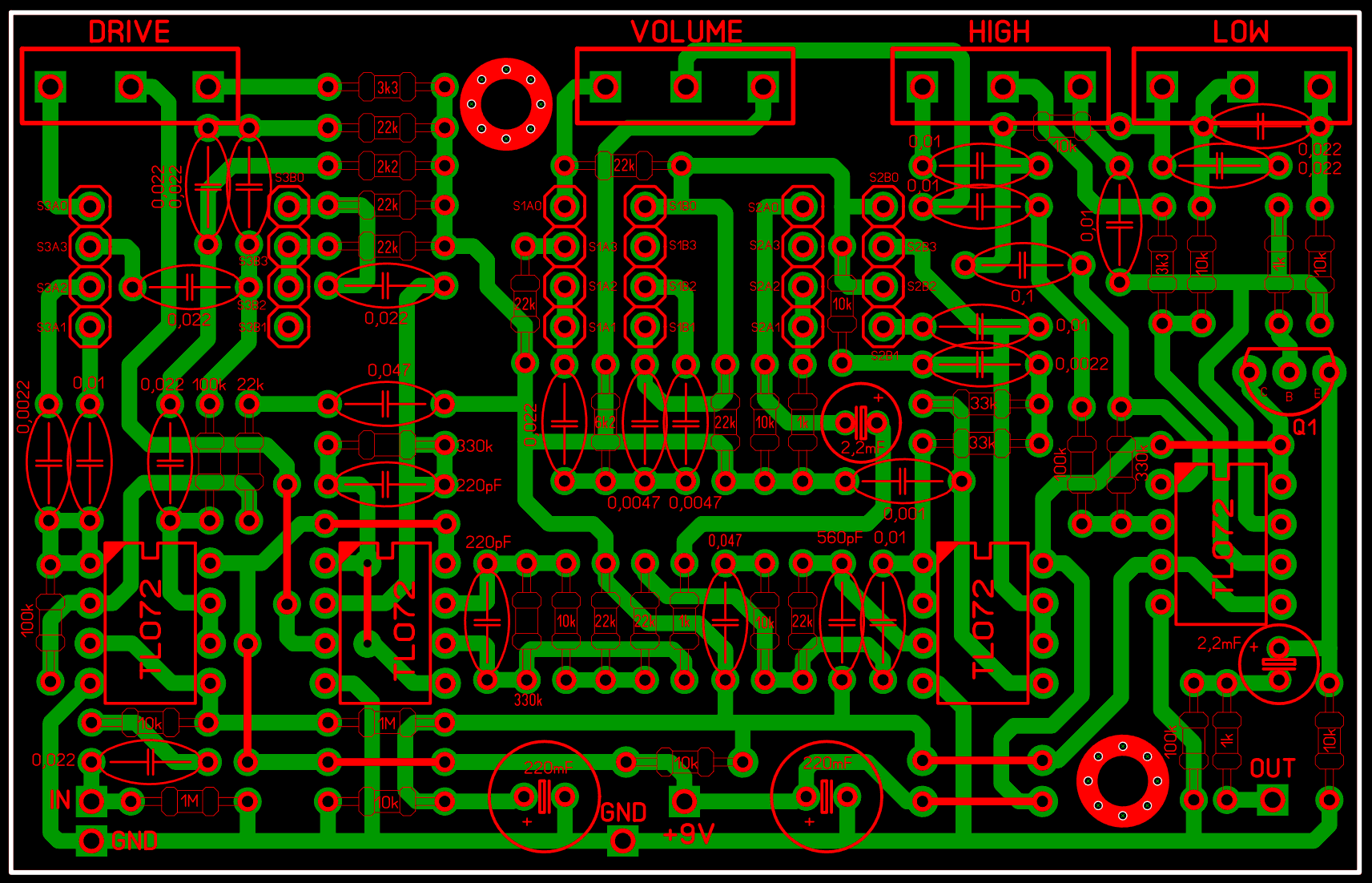

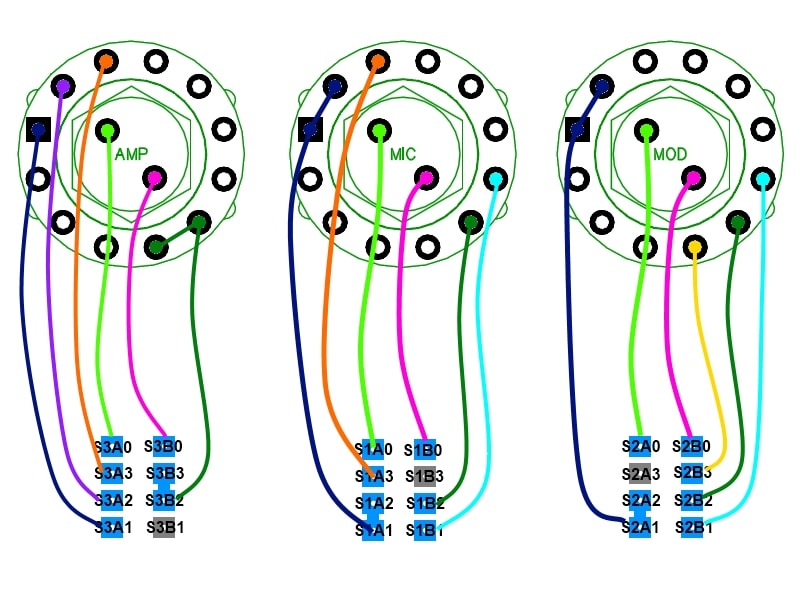

Собираем примочку SansAmp Overdrive.  Данная педаль представляет собой эмулятор звучания некоторых видов ламповых усилителей. Давайте посмотрим на снимок SansAmp:  Четыре ручки в верхнем ряду – это регуляторы: • DRIVE – уровень перегруза; • VOLUME – уровень громкости; • HIGH – Регулятор тембра; • LOW – Регулятор тембра. Под ручками регуляторов расположены три переключателя, каждый на три положения. • Переключатель AMP - с его помощью можно выбрать стиль звучания, присущий какому-либо усилителю: - положение TWEED – Fender - style; - положение BRITISH – Marshall - style; - положение CALIFORNIA – Mesa/Boogie - style. • Переключатель MOD – с его помощью задается тип перегруза того стиля звучания, который мы выбрали переключателем AMP, и имеет следующие положения: - положение CLEAN – прозрачный звук с небольшим ламповым переусилением - положение HI GAIN – ну тут само название говорит само за себя (высокий перегруз), то есть звук достаточно “жирный”, как с подогревом ламповой головы. - положение HOT WIRED – задран верхний и нижний диапазоны, отчего звук становится малость грязноват, ну тут дело индивидуальных предпочтений. • Ну и третий переключатель – MIC – эмуляция расположения микрофона. То есть имитация подзвучки комбоусилителя с разным расположением микрофона относительно него. Три положения этого переключателя следующие: - положение CLASSIC – расположение микрофона на некотором удалении от комбоусилителя, динамика звука низкая с преобладанием частот низкой середины, может подойти блюз-гитаристам. - положение CENTER – высокая выходная отдача с подъемом средних частот. Такое звучание получается когда микрофон направлен в центр дифузора динамика комбоусилителя. - положение OFF AXIS – средние частоты урезаны, преобладание по низким, в общем такое положение переключателя может подойти исполнителям hard and heavy. Под переключателями расположен светодиод-индикатор включенного состояния педали, и по центу ниже расположена кнопка FOOTSWITCH. Принципиальная схема педали Sansamp:  Исходники печатной платы:  Расположение элементов на плате:   Вид платы SansAmp формата LAY6:  На слое К1 (синим цветом) показаны перемычки выполненные медным проводом со стороны установки элементов. Соединение переключателей осуществляется посредством шести установленных на печатной плате разъемов. Фото-вид платы SansAmp формата LAY6:  Подключение переключателей галетного типа 2P3T Rotary Switch:  Микросхемы: • DA1 – TL072D • DA2, DA3 – TLC2262C (если таких не найдете – ставьте TL072, работать будет, но ВЧ гармоники повысятся, перегруз получите рыхлее, у оригинала он более мягкий, но и с 072 будет работать) • DA4 – TL062D (TL072 ставить не желательно, может возникать возбуд по высоким частотам, если нет TL062 – можно поставить NE5532), а вообще, поставьте на плату панельки, так будет удобнее оперативно экспериментировать с выбором микросхем, и остановиться на понравившемся результате. Резисторы: • 1к — 4 шт. • 2,2к — 1 шт. • 3,3к — 2 шт. • 6,2к — 1 шт. • 10к — 11 шт. • 22к — 10 шт. • 33к — 2 шт. • 100к — 4 шт. • 330к — 3 шт. • 1М — 2 шт. • Переменные резисторы – B100k (с линейной характеристикой) — 4 шт. Конденсаторы: • 220пФ- 2 шт. • 560пФ — 1 шт. • 1нФ — 1 шт. • 2,2нФ — 2 шт. • 4,7нФ — 2 шт. • 10нФ — 6 шт. • 22нФ — 9 шт. • 47нФ — 2 шт. • 100нФ — 1 шт. • 2,2мкФ на 16в — 2 шт. (электролит или тантал) • 220мкФ на 16в — 2 шт. (электролитический) Диоды: • 1N4148 — 2 шт. • Светодиод — 1 шт. Транзистор: • BC550 (2N3904, 2N5088) — 1 шт. (с КТ3102 работать будет, но возрастут шумы, поэтому лучше ставить указанные выше) Остальные элементы для сборки SansAmp: • Корпус GAINTA G0473 • Разъемы под Jeck 6,3 мм – 2 шт. • Разъем подключения внешнего питания – 1 шт. • Разъем (клемма) подключения элемента питания (типа КРОНА) – 1 шт. • Панельки для микросхем 8Pin – 4 шт. • Переключатели на 3 положения с двумя группами контактов – 3 шт. (например, 2P3T слайд-тумблер на 3 позиции, или галетный переключатель). Вид переключателей типа слайд-тумблер 2P3T и галетных типа 2P3T Rotary Switch показан ниже:  Снимок потрохов педали с использованием переключателей галетного типа :  Схема и печатная плата LAY6 формата находятся в архиве доступном для скачивания. Так же в архиве вы найдете сэмплы зучания педали при использовании различных микросхем. Размер файла – 1,43 Mb.
