19-09-2016, 06:44

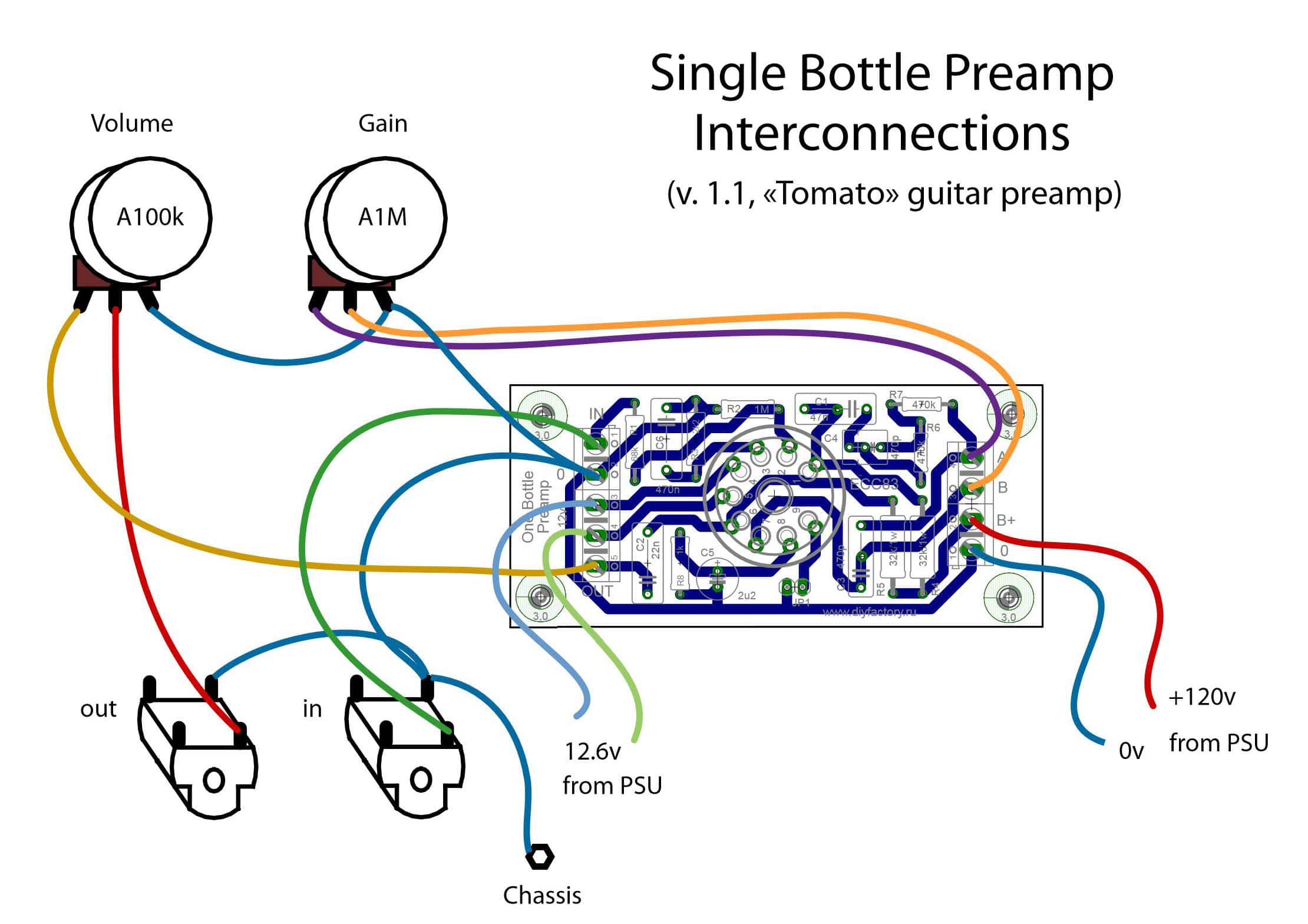

Конструктор Single bottle preamp Kit на лампе ECC83.  На сайте diy-tubes (com) нам попался конструктор, состоящий из набора радио-элементов, в том числе лампу ECC83 , и готовой печатной платы, позволяющий собрать предварительный усилитель с названием Singl Bottle Preamp. Принципиальная схема показана на рисунке ниже.  Как видите, уже изначально на схеме под названием написано TOMATO Guitar Preamplifier, сравним схему TOMATO с приведенной выше:  Да, один в один. Но есть и другие подобные схемы, например, Real McTube:  Отличий не много, но в принципе то же самое. Или еще один вариант схемы:  В общем, мы решили снять копию с печатной платы предварительного усилителя, которая находится с комплекте конструктора, и воспроизвели ее в формате программы Sprint Layout. И так, плата из набора:  Исходники печатной платы преампа следующие:   Плата в формате LAY6 выглядит так:  Фото вид печатной платы преампа формата LAY6:  Как подсоединить к плате преампа входной/выходной разъемы, регуляторы громкости и перегруза, а так же подключить питание показано на следующей картинке:  В сборе плата преампа на ECC83 выглядит так:  Вместо лампы ECC83 можно использовать лампу 12AX7. Потенциометры – ALPHA. О сборке гитарного лампового преампа TOMATO рассказано в статье по ссылке ниже: Материалы по конструктору Single bottle preamp Kit на лампе ECC83, включающие в себя принципиальную схему, печатную плату LAY6 формата и снимок внешних соединений с платой находятся в файле-архиве и доступны для скачивания. Размер файла – 0,81 Mb.
