10-11-2019, 17:45

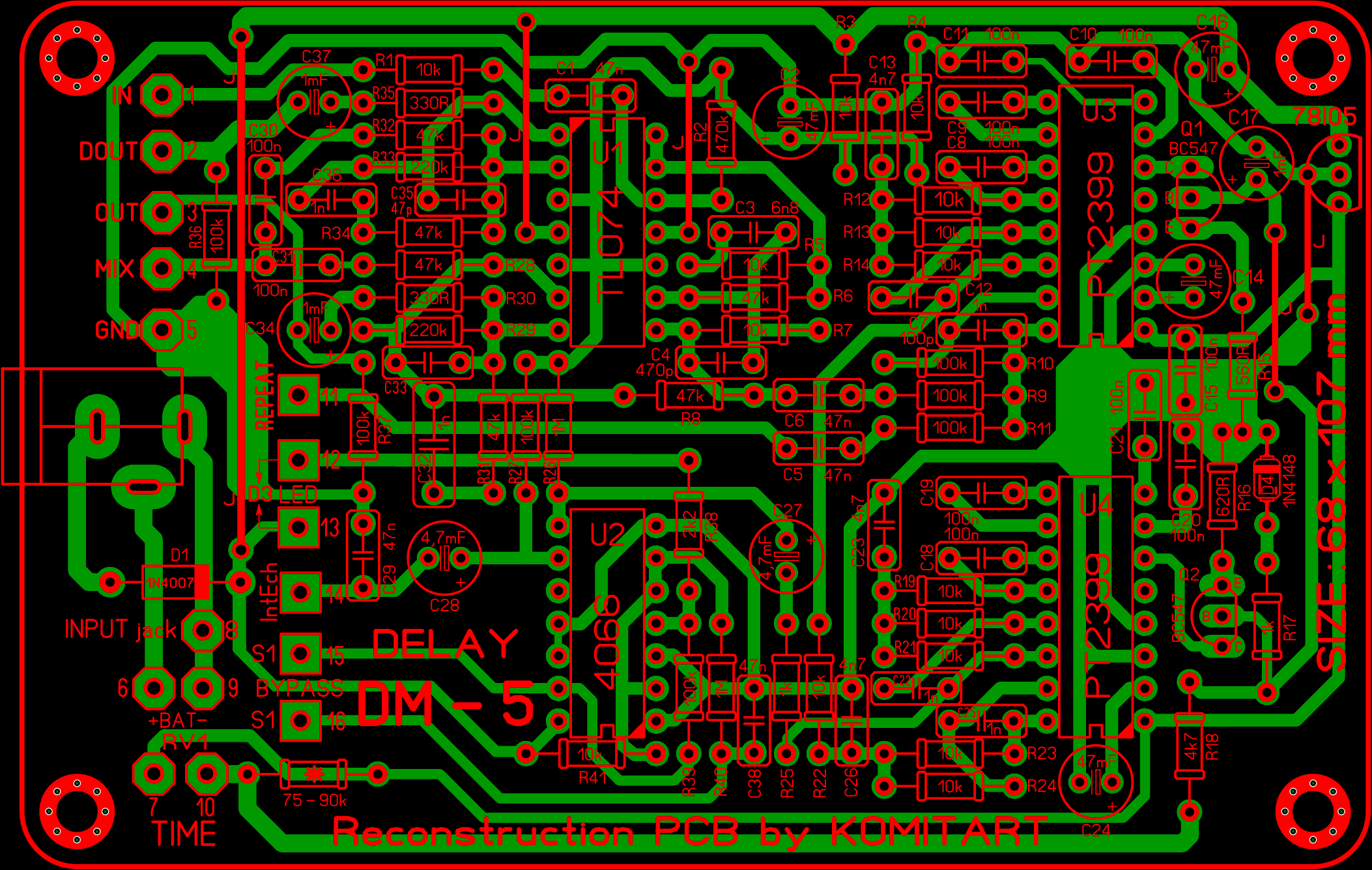

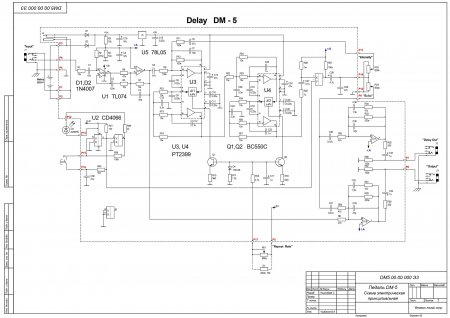

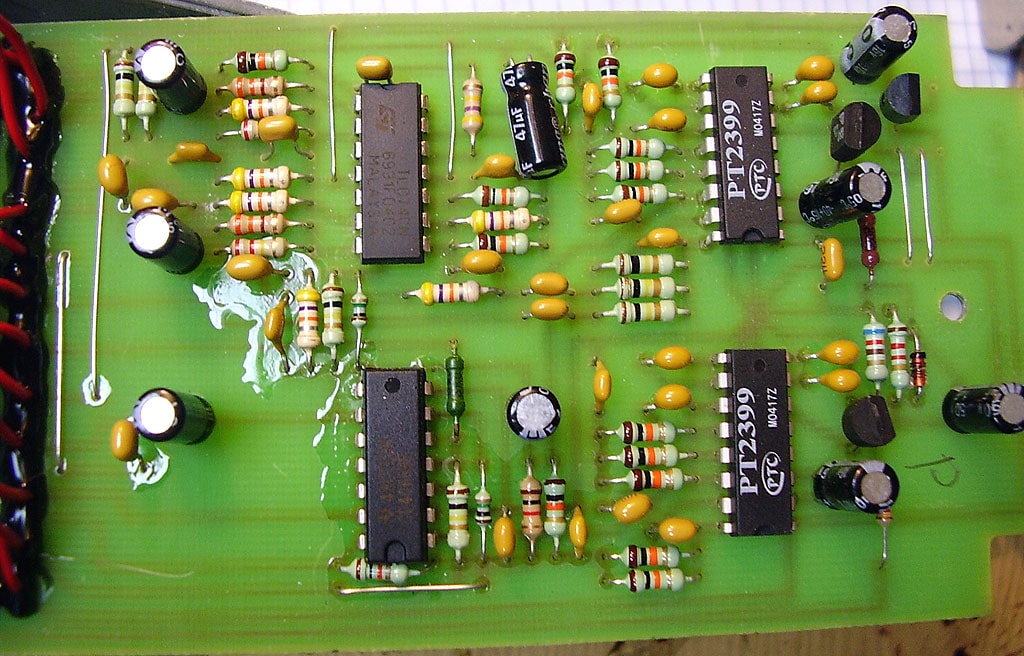

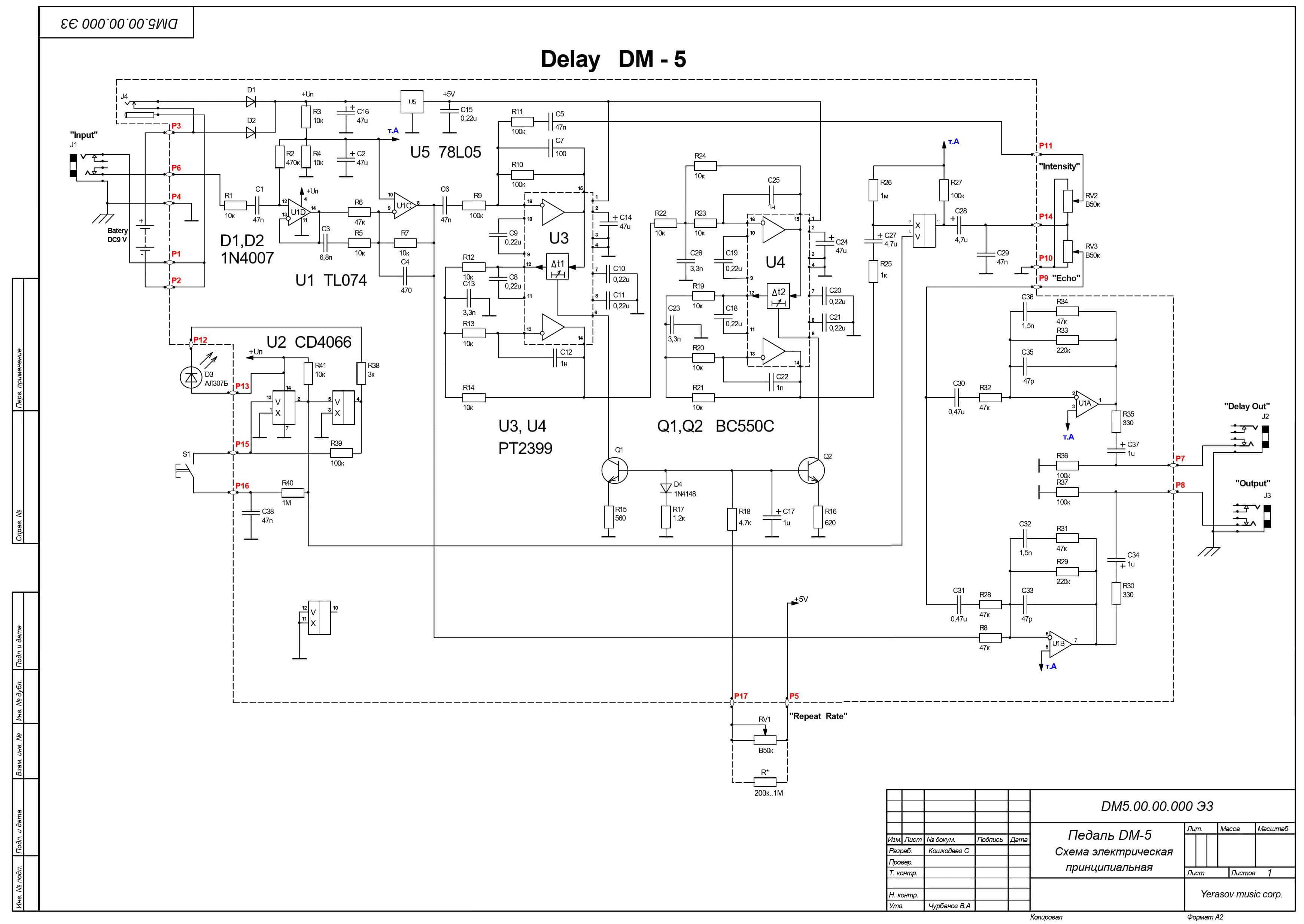

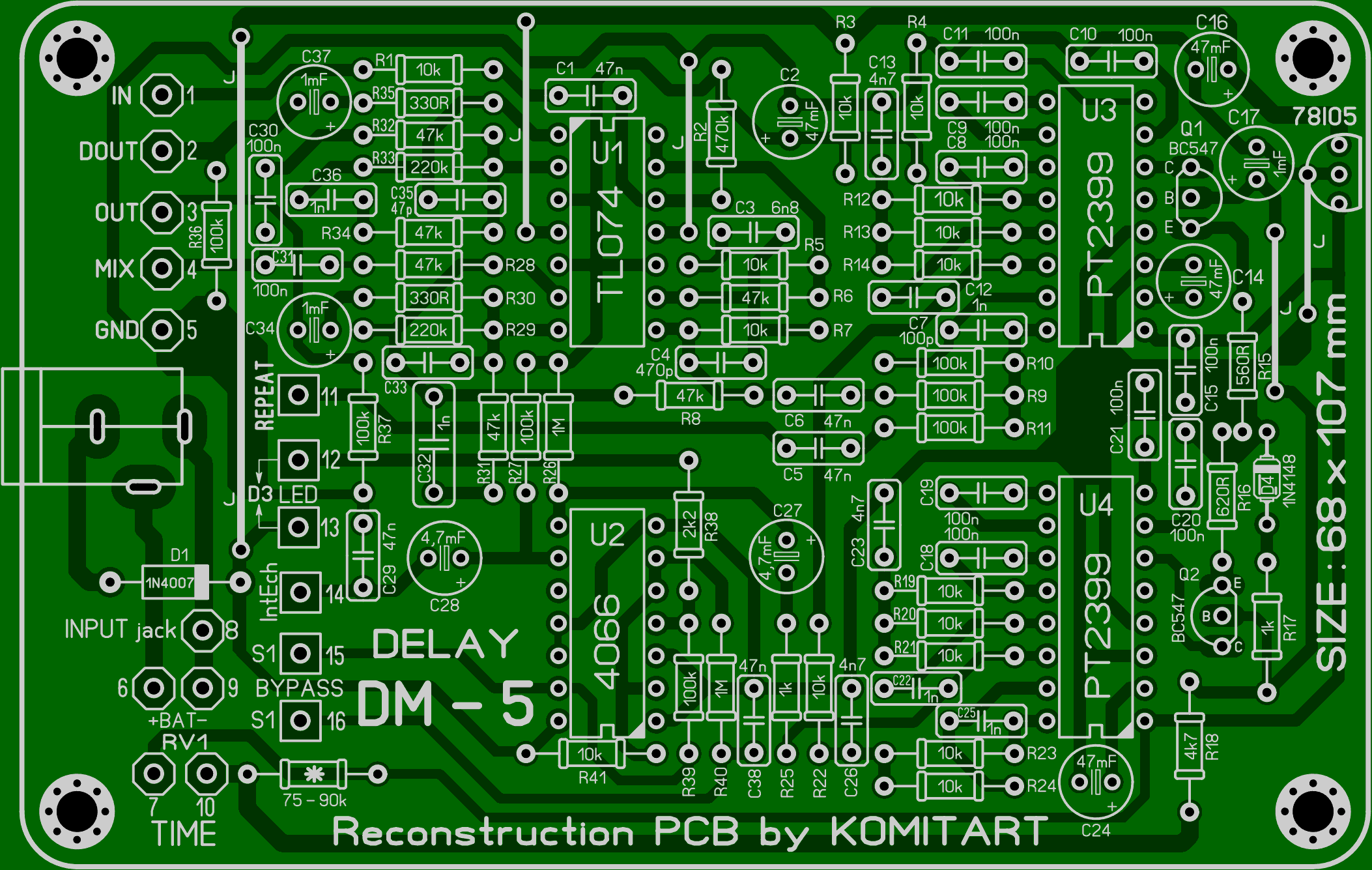

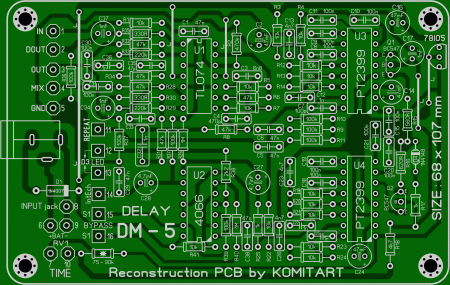

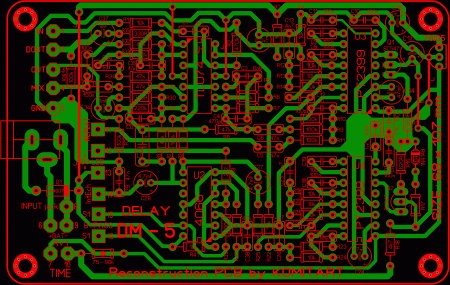

Собираем гитарную педаль Yerasov Delay DM-5.  Если вы зашли на эту страничку, значит вы гитарист, и желаете приукрасить звучание вашего инструмента, придать ему “воздушности”, если можно так выразиться, и объемности. К таким гитарным примочкам относятся “ДЛЕИ”, и речь в этой статье пойдет о педали отечественного производства “Yerasov Delay DM-5 ”. Оригинальная принципиальная схема показана на рисунке ниже:  Печатная плата LAY6 формата гитарной педали Yerasov Delay DM-5 выглядит следующим образом:  Фото-вид печатной платы LAY6 формата:  Печатная плата изготавливается из куска одностороннего фольгированного стеклотекстолита размером 68 х 120 мм. Delay OUT- выход задержанного звука, Output — выход чистого звука с примесью задержанного. Перечень элементов, примененных в схеме Yerasov Deley DM-5: Диоды: • D1 - 1N4007 • D2 – 1N4007 • D3 - Светодиод • D4 - 1N4148 Все постоянные резисторы схемы – металлопленочные (Китай) 0,25 W: • R1, R3, R4, R5, R7, R12, R13, R14, R19, R20, R21, R22, R23, R24, R41 - 10 кОм (всего 15 шт.) • R2 - 470k (1 шт.) • R6, R7, R28, R31, R32, R34 - 47 кОм (всего 6 шт.) • R9, R10, R11, R27, R36, R37, R39 - 100 кОм (всего 7 шт.) • R15 – 560R (1 шт.) • R16 – 620R (1 шт.) • R17, R25 – 1 кОм (2 шт.) • R18 - 4.7 кОм (1 шт.) • R25 – 1 кОм (1 шт.) • R26, R40 - 1M (2 шт.) • R29, R33 – 220 кОм (2 шт.) • R30, R35 – 330R (2 шт.) • R38 - 3 кОм (1 шт.) Все конденсаторы на 16 вольт или больше: • C1, С5, С6, С29, С38 - 47n (5 шт.) • C2, С14, С16, С24 – 47mF (4 шт.) • C3 - 6.8nF (1 шт.) • C4 - 470pF (1 шт.) • C7 - 100pF (1 шт.) • C8, С9, С10, С11, С15, С18, С19, С20, С21, С30, С31 - 100nF (11 шт.) • C12, С22, С25 - 1nF (3 шт.) • С32, С36 – 1...1,5nF (2 шт.) • C13, С23, С26 - 4.7nF (3 шт.) • C17, С34, С37 – 1mF (электролит – 3 шт.) • C27, С28 - 4.7mF (2 шт.) • C33, С35 - 47pF (2 шт.) Микросхемы: • U1 - TL074 (можно попробовать заменить на LM324) – 1 шт. • U2 CD4066 (отечественный аналог К561КТ3) – 1 шт. • U3, U4 - PT2399 – 2 шт. • U5 - 78L05 – 1 шт. • Если микросхемы устанавливать в панельки, тогда 14Pin – 2 шт., и 16Pin – 2 шт. Транзисторы – BC547 (Или любые одинаковые два NPN транзистора с учетом их цоколевки, у разных марок транзисторов она может отличаться): • Q1, Q2 - BC547 или BC550 – 2 шт. Переменные резисторы с линейной характеристикой (у импортных это “В”): • RV1 Repeat Rate - B50k - Длительность задержки • RV2 Intensity - B50k - Интенсивность (Количество повторов) • RV3 Echo - B50k - Громкость подмешиваемого обработанного сигнала Остальное: • J1, J2, J3 - Гитарный разъем Jack 6,3 mm – 3 шт. • J4 - Гнездо подключения питания – 1 шт. • Разъем для батарейки типа “КРОНА” – 1 шт. • S1 – кнопка без фиксации – 1 шт. Плата в сборе на снимке ниже:  Удачного повторения. Размер архива – 2,27 Mb.
