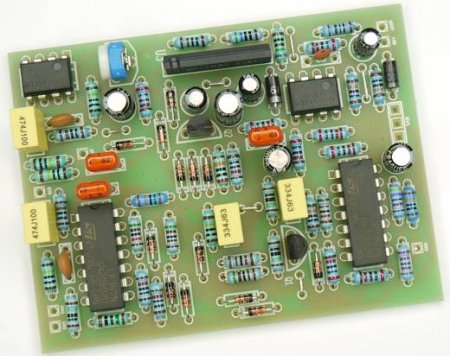

Noise Reduction G-String Decimator.  Приветствую, друзья. Началось всё с того, что попалась мне на глаза печатная плата гитарного эффекта G-String decimator, ранее я не сталкивался с этим девайсом, поэтому обратился к поиску Google, и начал искать информацию. На канале ютуб мне понравился обзор этой педали от Sanchez, в ролике и рассказано и показана эта примочка в действии. Вы можете самостоятельно найти этот русскоязычный ролик набрав в строке поиска фразу "Обзор от Sanchez - ISP DECIMATOR II G-STRING". Если коротко - G-String Decimator это шумоподавитель (Noise Reduction). На мой взгляд штука довольно-таки полезная. В общем, решил я сделать LAY6 к этому шумодаву, принципиальная схема ниже:  LAY6 рисовал по двум фотографиям платы, сделанных с обоих сторон. Лейка односторонняя, размер 56 x 75 mm, внешний вид показан ниже:  На следующей картинке показана схема внешний соединений:  Список элементов G-String Decimator: - U1, U5 - LF353 - 2 шт. - U2, U4 - LF347 - 2 шт. - U3 - THAT2181C - 1 шт. - Q1 - 2N5551 - 1 шт. - Q2 - MPS2222A - 1 шт. - D1 - 1N4007 - 1 шт. - D2 - 1N5819 - 1 шт. - D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, D14, D15 - 1N4148 - 13 шт. - RV1 - переменный резистор B10k - 1 шт. - RV2 - подстроечный резистор 1M - 1 шт. - R1 - 560R / 0,25W - 1 шт. - R2 - 100R / 0,25W - 1 шт. - R3, R10, R11, R12, R13, R15, R16, R26 - 20k / 0,25W - 8 шт. - R4, R5, R7, R18 - 100k / 0,25W - 4 шт. - R6 - 47k / 0,25W - 1 шт. - R8 - 22k / 0,25W - 1 шт. - R9 - 750R / 0,25W - 1 шт. - R14, R20 - 12k / 0,25W - 2 шт. - R17, R31, R38, R39 - 10M / 0,25W - 4 шт. - R19, R29, R30 - 10k / 0,25W - 3 шт. - R21, R25 - 5k1 / 0,25W - 2 шт. - R22, R32, R36 - 1k / 0,25W - 3 шт. - R23 - 200k / 0,25W - 1 шт. - R24, R33, R34, R35, R37 - 1M / 0,25W - 5 шт. - R27 - 150k / 0,25W - 1 шт. - R28 - 51k / 0,25W - 1 шт. - C1, C4 - 22uF/16V - 2 шт. - C2, C6, C11 - 10uF/16V - 3 шт. - C3 - 22pF/50V - 1 шт. - C5, C12, C13 - 100nF/50V - 3 шт. - C7, C9 - 330nF/50V - 2 шт. - C8 - 100uF/16V - 1 шт. - C10 - 1uF/50V - 1 шт. - C14, C17 - 100pF/50V - 2 шт. - C15, C16 - 470nF/50V - 2 шт. Плата в сборе выглядит так:  Удачного повторения. Размер архива - 1,2 Mb.
