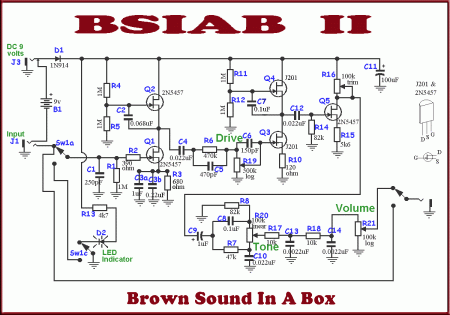

Собираем мод гитарной примочки BSIAB 2.  BSIAB – это аббревиатура, которая расшифровывается как Brown Sound In A Box. Об этом коричневом звуке в коробочке и пойдет речь. На форумах и некоторых сайтах можно найти несколько вариантов данной схемы эффекта Distortion, некоторые клонируют первозданную схему, построенную на полевых JFET транзисторах, другие заменяют импортные JFETы на отечественные КП303, третьи прикручивают по выходу эффекта спикер-эмуляторы. Данная статья является подъитоживанием набранного за долгое время материала, и далее мы рассмотрим несколько вариантов схем с приведением печатных плат для их изготовления. Наверно стоит начать с варианта на JFET полевиках. Принципиальная схема:  Исходник печатной платы:  Вид LAY6 формата платы BSIAB II:  Фото-вид LAY6 формата платы:  Размер платы 56 х 37 мм. Вместо транзисторов J201 можно поставить 2SK117. Транзисторы 2N5457 также можно заменить на J201 или 2SK117. Конденсаторы: C1 – 250pF керамика C2 – 0,068uF пленочный C3A – 1uF пленочный C3B – 0,22uF пленочный C4 – 0,022uF пленочный C5 – 470pF керамика C6 – 150pF керамика C7 – 0,1uF пленочный C8 – 0,1uF пленочный C9 – 1uF электролит C10 – 0,022uF пленочный C11 – 100uF электролит C12 – 0,022uF пленочный C13,14 – 0,0022uF пленочный Внешние соедиения:  Во втором варианте к схеме Brown Sound прикручен спикер-симулятор. Ниже приведены обе схемы:   Обе схемы собраны на одной печатной плате. Вид LAY6 формата показан далее:   CAB SIM применен как фильтр чтобы избавиться от “песка” в звуке. Размер платы 105 х 27 мм. Если вы решите сделать независимое включение BSIAB и CAB SIM с индикацией вкючения эффекта, это можно реализовать с помощью двух кнопок 3PDT. Вариант подключения на снимке ниже:  Сначала мы хотели завершить статью вариантом схемы Brown Sound на транзисторах КП303, но решили всетаки на нем не останавливаться, а привести пример друго варианта печатной платы для JFET полевиков. Схему смотрите далее:  Исходником для платы служила следующая картинка:  Преобразование в LAY6 формат дало следующий результат:  Фото-вид платы LAY6 формата:  Размер платы 54 х 37 мм. Весь этот материал по сборке Brown Sound In A Box 2 можно скачать одним файлом с нашего сайта. Размер архива – 0,96 Mb.
