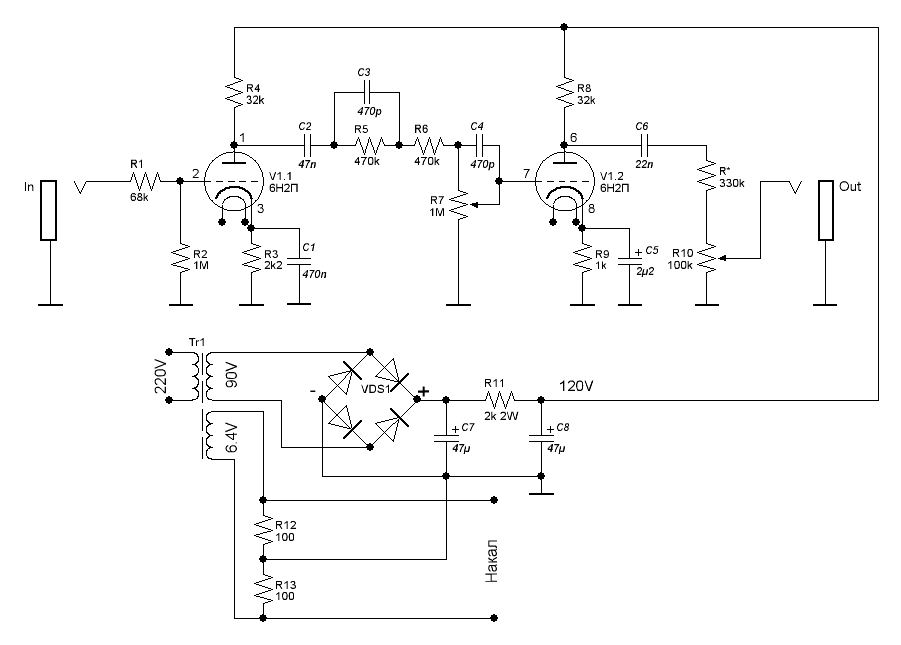

Собираем гитарный предусилитель “TOMATO” на 12XA7.  В этой статье мы рассмотрим ламповый гитарный предварительный усилитель TOMATO. Реализована схема на лампе 12AX7 (ECC83).  С помощью потенциометра DRIVE регулируется степень искажения сигнала практически от чистого звука (CLEAN) до легкого овердрайва. Отличное решение для применения данного устройства в качестве грелки для ламповой головы. Принципиальная схема преампа показана ниже:  Особенностью данной схемы является то, что для питания предусилителя применен блок питания с умножителем напряжения, поэтому не нужно мотать силовой трансформатор с высоким напряжением на вторичной обмотке, которое может достигать до 300 Вольт. Для данной конструкции будет достаточно трансформатора, вы дающего на вторичке 12 Вольт переменки с током порядка 0,6...1А, с этих 12 Вольт переменки после умножителя получается 120 постоянки, а этого вполне достаточно для анодного напряжения лампы. Обращаем ваше внимание – конденсатор С7 в блоке питания не полярный. На накальные выводы (4 и 5) лампы 12XA7 подается переменка 12 Вольт с трансформатора. В качестве регуляторов DRIVE и VOLUME используются потенциометры с логарифмической зависимостью. Конденсаторы С2, С3, С4, С6 должны быть рассчитаны на напряжение не менее 200 Вольт, С5 на 50 Вольт. Постоянные резисторы – 0,25 Вт. Еще одной особенностью лампы 12XA7 является то, что напряжение накала у нее 12 Вольт, поэтому применение отечественных ламп типа 6Н2П без переделок блока питания невозможен. Если вы решите применить в данной схеме лампы 6Н2П, значит блок питания нужно будет переделать в соответствии со схемой, приведенной на следующем рисунке:  Ка видите, в данном варианте силовой трансформатор содержит две вторичных обмотки: 90 Вольт для получения анодного напряжения, и 6,4 Вольта для накала. Схему лучше разместить в небольшом металлическом корпусе, иначе шумов будет предостаточно. Печатная плата LAY6 формата предусилителя TOMATO на лампе 12XA7 (ECC83) выглядит так:  Здесь показана плата блока питания с умножителем напряжения:  Скачать схему предварительного гитарного лампового усилител я TOMATO на лампе 12XA7, а также печатную плату в LAY6 формате можно по прямой ссылке с нашего сайта. Размер архива – 1,9 Mb.
