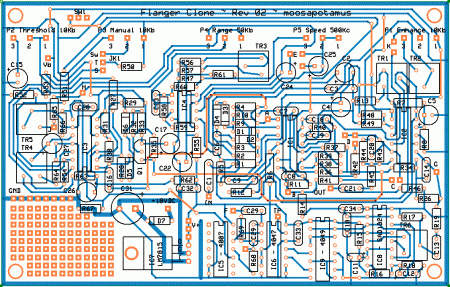

Собираем гитарный ADA Flanger (clone rev.02).  Наверно ни одному музыканту не нужно объяснять, что такое Flanger, и какой у гитары получается звук при применении этого эффекта, поэтому, чтобы не лить много воды, перейдем сразу к сути. На одном из забугорных сайтов нам попалась принципиальная схема гитарной примочки (педали) ADA Flanger clone rev.02 и картинка, показывающая расположение элементов схемы на печатной плате. Этот материал показан на следующих двух изображениях:   Вообще есть несколько версий схем ADA Flanger, в этой же применена микросхема SAD1024 (Dual Analog Delay Line). Если кому интересно, в архиве для скачивания имеется Datasheet на этот элемент. В общем, по нижней картинке мы решили воссоздать печатную плату эффекта с помощью программы Sprint Layout. Получилось следующее:  Это LAY вид на печатную плату, а ниже показан фото-вид:  Плата рассчитана на односторонний фольгированный стеклотекстолит, поэтому при сборке не забудьте установить дополнительные перемычки между точками A – A и B – B, остальные перемычки вынесены на отдельный слой “К1”. Размеры печатной платы 170 х 115 мм. Всего в схеме 9 микросхем, вот перечень: ● IC1, IC2, IC3 - LM324 (можно заменить на TL074); ● IC4 - MC1458 (можно заменить на MC34074 или TL072); ● IC5 - CD4007; ● IC6 - CD4047; ● IC7 - интегральный стабилизатор LM7815; ● IC8 - Dual Analog Delay Line SAD1024; ● IC9 - CD4049. Транзистор Q1 – N-канальный JFET - 2N4393 (аналог LS4393). Конденсаторы C11, C12, C21, C32 – 1 mF – tantal. Остальной перечень элементов вы найдете в текстовом файле в архиве. В следующих статьях мы поделимся с вами другим вариантом схемы ADA Flanger, так что заходите к нам чаще и следите за выходом новых статей. Скачать все материалы по гитарному эффекту ADA Flanger clone rev.02 вы можете одним файлом по прямой ссылке с нашего сайта. Размер файла – 2,5 Mb.
