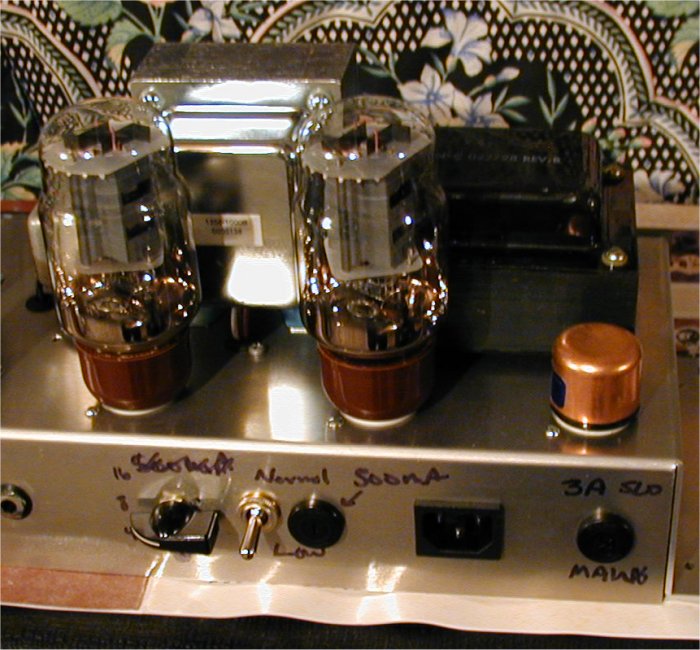

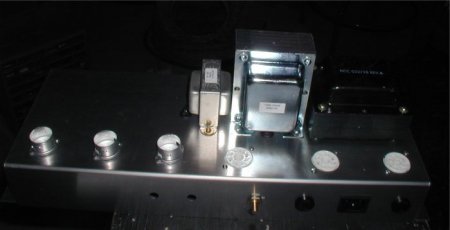

Ламповый усилитель для гитары Markhuss. 50 Ватт.  Данная схема представляет собой переделку 50 Ваттного гитарного усилителя Marshal, который выпускался в середине семидесятых на выходных лампах 6550. В этом варианте выходной каскад построен на лампах КТ66, остальные – 12AX7, в выпрямителе – WZ34. Изменения так же коснулись регуляторов громкости, автор переделки применил переменные резисторы с переключателем, которые при выводе потенциометра в крайнее положение подключают дополнительные цепи элементов для изменения окраса звучания инструмента. На схеме эти переключатели обозваны “Bright” и “Boost”. Смотрим принципиальную схему усилителя.  В оконечном каскаде так же добавлен переключатель половинной мощности, но, в принципе, и сам автор признается, что никогда им не пользуется. На следующем изображении показан список элементов схемы усилителя Markhuss (для увеличения изображений кликайте по картинкам):  Панельки для ламп применены из керамики. Плата для распайки элементов осталась без изменений, поэтому ниже на рисунке показан родной вариант от Marshal-50W:  Размеры платы – 312 х 80 мм. После распечатки платы усилителя на принтере, лист накладывается на полосу стеклотекстолита с вышеуказанными размерами, высверливаются отверстия, и устанавливаются клеммные стойки. Изображение подготовленной для монтажа элементов платы показано на рисунке ниже:  Теперь произведите монтаж радиоэлементов согласно распечатанного изображения:   После установки всех элементов с нижней стороны платы припаиваются провода (с небольшим запасом):  Шасси для усилителя автор применил готовое (Weber VST):  Установка керамических панелек для ламп, вид снизу:  Вид на керамические панельки ламп сверху:  Вид на шасси с установленными панельками ламп и трансформаторами:  Установка гнезд, выключателей, разъема питающего кабеля, и т.д.  Установка конденсаторов, потенциометров, распайка проводов блока питания и проводов на накалы ламп:  Земляные провода собираются в одну точку, в данном случае они запаяны на U-образную скобу из толстой медной проволоки, которая в крайних точках прикреплена к корпусу шасси при помощи болтов.  Установка платы усилителя и распайка проводов:   Выходные разъемы:  Левая сторона лицевой панели:  Выходные лампы усилителя:  Общий вид шасси усилителя Markhuss в сборе:  Корпус усилителя. Корпус для усилителя автор приобрел готовый. Это намного облегчает работу за разумные деньги.  Вид корпуса сверху и сзади:  Логотип был изготовлен посредством лазерной обработки алюминиевой пластины на заказ.  Внешний вид собранного воедино усилителя:  Корпус для динамических головок. Корпус для динамиков так же как и корпус усилителя покупался готовый на Jeff Swanson  В корпус были установлены один динамик Celestion G12H и один 12 " динамик Weber Ceramic Silver Bell.  Открытый вид корпуса:  Каждый динамик рассчитан на 25-30 Вт , потому как 50 Ваттных головок многовато для этой установки . Так же в корпус был установлен еще один динамик 16 Ом MASS мощностью 50 Вт, и общая мощность кабинета получается 100 Ватт. Схема соединения динамиков показана ниже:  Вид кабинета изнутри:  Установленный нижний динамик и входной разъем:  Внешний вид входных разъемов и переключателя с наружной стороны:  Скачать схему усилителя, плату усилителя и схему соединения динамиков можно по прямой ссылке с нашего сайта. Размер архива - 0,42 Mb.
